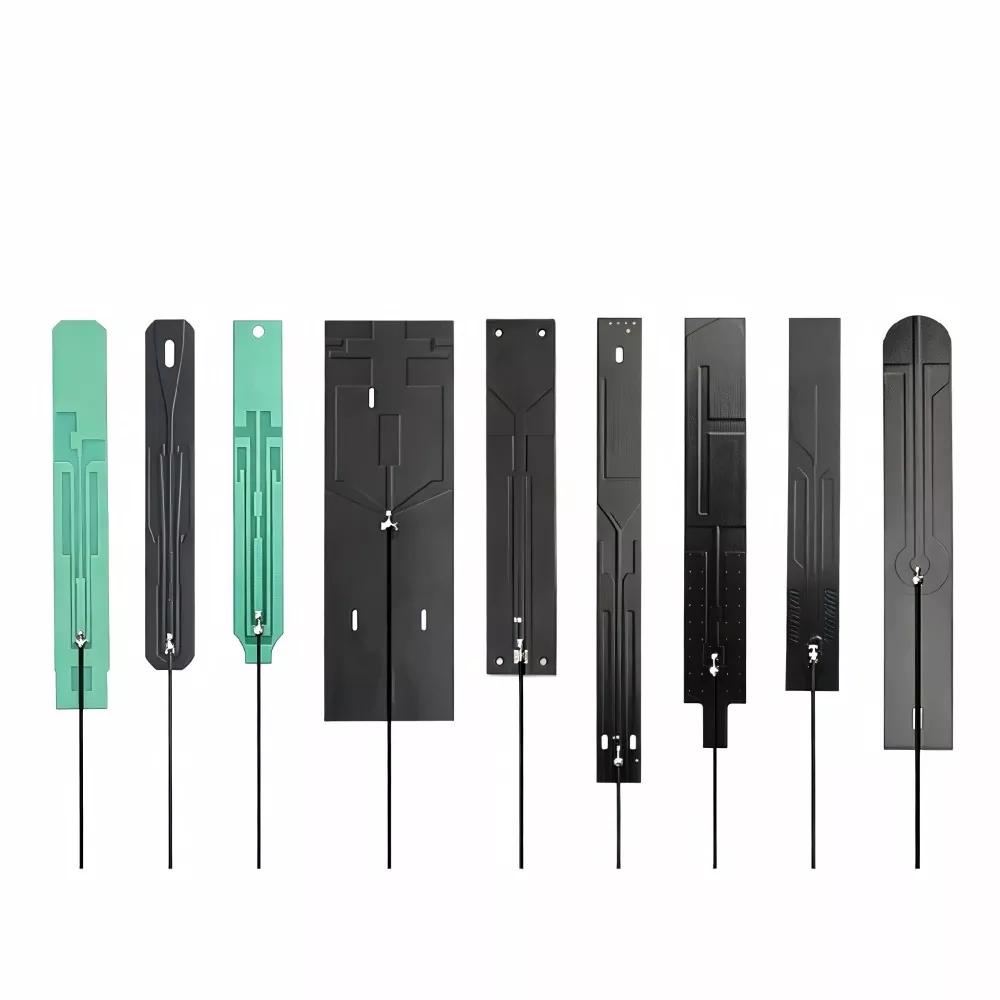

নির্ভরযোগ্য ওয়্যারলেস সংযোগের জন্য উচ্চ কর্মক্ষমতা PCB অ্যান্টেনা

PCB অ্যান্টেনাগুলি একটি প্রিন্টেড সার্কিট বোর্ডে বিকিরণকারী উপাদানকে একীভূত করে, এটিকে সংজ্ঞায়িত বোর্ড লেআউট এবং পৃথক অ্যান্টেনা উপাদানগুলির জন্য সীমিত স্থান সহ ইলেকট্রনিক পণ্যগুলির জন্য একটি সম্ভাব্য বিকল্প করে তোলে। ডিজাইনটি কম্পোনেন্ট ইন্টিগ্রেশনকে সহজ করতে পারে, যদি সার্কিট লেআউট এবং RF প্রয়োজনীয়তা সঠিকভাবে বিবেচনা করা হয়।

কিয়ানমুএমবেডেড বেতার অ্যাপ্লিকেশনের জন্য অ্যান্টেনা সমাধান প্রদান করে। একটি উপযুক্ত নকশা নির্বাচন করার জন্য অপারেটিং ফ্রিকোয়েন্সি, উপলব্ধ বোর্ড এলাকা, গ্রাউন্ড প্লেন, ঘেরের উপকরণ এবং ডিভাইসের লক্ষ্য RF কর্মক্ষমতা বিবেচনা করা প্রয়োজন। বিকাশের সময় পরিহারযোগ্য লেআউট পরিবর্তনগুলি কমাতে হার্ডওয়্যার ডিজাইনের পর্যায়ে এই কারণগুলিকে সর্বোত্তম মূল্যায়ন করা হয়।

ডিজাইন এবং ইন্টিগ্রেশন বিবেচনা

একটি PCB অ্যান্টেনা সার্কিট বোর্ডের মধ্যে অন্তর্ভুক্ত একটি পরিবাহী প্যাটার্ন ব্যবহার করে। এর জ্যামিতি এবং বৈদ্যুতিক বৈশিষ্ট্যগুলি লক্ষ্য ফ্রিকোয়েন্সি, উপলব্ধ মাত্রা এবং পার্শ্ববর্তী সার্কিট কাঠামোর উপর নির্ভর করে।

প্রধান বোর্ড থেকে আলাদাভাবে মাউন্ট করা একটি অ্যান্টেনার বিপরীতে, এই নকশাটি PCB লেআউট সিদ্ধান্তের সাথে ঘনিষ্ঠভাবে সংযুক্ত। বিকিরণকারী উপাদান, ফিড পয়েন্ট, গ্রাউন্ড প্লেন এবং আশেপাশের উপাদানগুলি চূড়ান্ত কর্মক্ষমতাকে প্রভাবিত করতে পারে।

একটি নতুন প্রকল্পের জন্য একটি অ্যান্টেনা মূল্যায়ন করার সময়, নিম্নলিখিত বিবেচনা করুন:

• ফ্রিকোয়েন্সি পরিসীমা:ওয়্যারলেস অ্যাপ্লিকেশন অনুযায়ী প্রয়োজনীয় অপারেটিং ব্যান্ড এবং ব্যান্ডউইথ সংজ্ঞায়িত করুন।

• বোর্ড লেআউট:অ্যান্টেনা উপাদান এবং এর প্রস্তাবিত ক্লিয়ারেন্স এলাকার জন্য পর্যাপ্ত স্থান সংরক্ষণ করুন।

• স্থল সমতল:বোর্ডের স্থল কাঠামো এবং প্রতিবন্ধকতা এবং বিকিরণের উপর এর প্রভাব মূল্যায়ন করুন।

• উপাদান অবস্থান:ব্যাটারি, ডিসপ্লে, সংযোগকারী, তার এবং ধাতব অংশগুলির নৈকট্য বিবেচনা করুন।

• প্রতিবন্ধকতা মিল:প্রোটোটাইপ পরীক্ষার সময় উপাদানগুলি এবং আরএফ টিউনিংয়ের জন্য জায়গার অনুমতি দিন।

• ঘের সামঞ্জস্যতা:হাউজিং উপকরণ, মাউন্টিং অবস্থান এবং অভ্যন্তরীণ কাঠামোর প্রভাব মূল্যায়ন করুন।

অ্যান্টেনাকে উদ্দেশ্যযুক্ত ডিভাইস কনফিগারেশনের মধ্যে মূল্যায়ন করা উচিত, যেহেতু PCB বা ঘেরের পরিবর্তনগুলি RF আচরণকে প্রভাবিত করতে পারে।

সাধারণ অ্যাপ্লিকেশন

ফ্রিকোয়েন্সি প্রয়োজনীয়তা, সার্কিট লেআউট এবং ইনস্টলেশনের শর্তগুলি সামঞ্জস্যপূর্ণ হলে এমবেডেড অ্যান্টেনা ডিজাইনগুলি বিভিন্ন বেতার পণ্যের জন্য উপযুক্ত হতে পারে।

আইওটি এবং সংযুক্ত ডিভাইস

সেন্সর নোড, স্মার্ট হোম ইকুইপমেন্ট, এবং অন্যান্য সংযুক্ত ইলেকট্রনিক্স বোর্ড-ইন্টিগ্রেটেড অ্যান্টেনা ব্যবহার করতে পারে যখন PCB পর্যাপ্ত জায়গা এবং একটি উপযুক্ত গ্রাউন্ড রেফারেন্স প্রদান করে। নির্বাচনের সময় যোগাযোগ ব্যান্ড এবং চূড়ান্ত ঘের বিবেচনা করা উচিত।

ওয়াই-ফাই এবং ব্লুটুথ পণ্য

ওয়্যারলেস পেরিফেরাল এবং কমপ্যাক্ট ইলেকট্রনিক যন্ত্রপাতি স্বল্প-পরিসরের যোগাযোগের জন্য একটি সমন্বিত অ্যান্টেনা ব্যবহার করতে পারে। প্রয়োজনীয় ফ্রিকোয়েন্সি ব্যান্ড এবং সমাপ্ত পণ্যের আরএফ লক্ষ্যগুলির বিরুদ্ধে কর্মক্ষমতা পরীক্ষা করা উচিত।

বেতার মডিউল এবং নিয়ন্ত্রণ বোর্ড

যোগাযোগ মডিউল এবং ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা সার্কিট বোর্ডে সরাসরি একটি অ্যান্টেনা মিটমাট করতে পারে। নকশাটি মডিউল লেআউট, কম্পোনেন্ট বসানো এবং উদ্দিষ্ট অপারেটিং পরিবেশের সাথে মেলে।

স্থান-সীমাবদ্ধ ইলেকট্রনিক্স

কমপ্যাক্ট ডিভাইসগুলির জন্য, উপলব্ধ অ্যান্টেনা এলাকাটি ব্যাটারি, প্রদর্শন, সংযোগকারী এবং অন্যান্য উপাদানগুলির পাশাপাশি মূল্যায়ন করা আবশ্যক৷ একটি ছোট ঘের স্বয়ংক্রিয়ভাবে মানে না যে একটি সমন্বিত নকশা যথেষ্ট RF কর্মক্ষমতা প্রদান করবে।

RF কর্মক্ষমতা এবং বৈধতা

অ্যান্টেনার পারফরম্যান্স নির্ভর করে বিকিরণকারী জ্যামিতি, স্থল সমতল, ফিড গঠন, প্রতিবন্ধকতা ম্যাচিং এবং আশেপাশের উপকরণগুলির মধ্যে মিথস্ক্রিয়ার উপর। একটি মূল্যায়ন বোর্ডে পরীক্ষিত একটি নকশা সমাপ্ত পণ্যে ইনস্টলেশনের পরে ভিন্নভাবে আচরণ করতে পারে।

প্রোটোটাইপ যাচাইকরণের জন্য একটি প্রতিনিধি PCB লেআউট ব্যবহার করা উচিত এবং, যেখানে সম্ভব, উদ্দেশ্যযুক্ত ঘের। আবেদনের উপর নির্ভর করে, ইঞ্জিনিয়াররা VSWR, প্রতিবন্ধকতা, লাভ, ব্যান্ডউইথ এবং বিকিরণ প্যাটার্নকে পূর্বনির্ধারিত গ্রহণযোগ্যতার মানদণ্ডের বিরুদ্ধে মূল্যায়ন করতে পারে।

প্রারম্ভিক RF পরীক্ষাগুলি উত্পাদন প্রস্তুতির সময় সংশোধন করার জন্য আরও ব্যয়বহুল হওয়ার আগে লেআউট সীমাবদ্ধতাগুলি সনাক্ত করতে সহায়তা করতে পারে।

কাস্টম প্রকল্পের জন্য তথ্য

স্পষ্ট প্রযুক্তিগত প্রয়োজনীয়তা প্রদান একটি কাস্টম ডিজাইনের সম্ভাব্যতা মূল্যায়ন করতে এবং সম্ভাব্য ইন্টিগ্রেশন সমস্যাগুলিকে প্রাথমিকভাবে চিহ্নিত করতে সহায়তা করে।

প্রাথমিক মূল্যায়নের জন্য, যেখানে পাওয়া যায় সেখানে নিম্নলিখিত তথ্য প্রস্তুত করুন:

• প্রয়োজনীয় ফ্রিকোয়েন্সি ব্যান্ড এবং ওয়্যারলেস প্রোটোকল

• PCB মাত্রা এবং উপলব্ধ অ্যান্টেনা এলাকা

• স্থল সমতল এবং ফিড-পয়েন্ট তথ্য

• ঘের উপাদান এবং কাছাকাছি উপাদান অবস্থান

• লক্ষ্য RF পরামিতি এবং পরীক্ষার প্রয়োজনীয়তা

• প্রোটোটাইপ পরিমাণ এবং আনুমানিক উত্পাদন ভলিউম

যদি সার্কিট বোর্ড এখনও তৈরি করা হয়, তাহলে লেআউট চূড়ান্ত হওয়ার আগে অ্যান্টেনা বসানো বিবেচনা করা উচিত। এটি হার্ডওয়্যার এবং আরএফ দলগুলিকে অ্যান্টেনার এলাকা, স্থল কাঠামো এবং আশেপাশের উপাদানগুলির সমন্বয় করার সুযোগ দেয়।

যেখানে প্রধান PCB প্রয়োজনীয় অ্যান্টেনা কাঠামো মিটমাট করতে পারে না, একটি বিকল্প কনফিগারেশন মূল্যায়নের যোগ্য হতে পারে। চূড়ান্ত পছন্দ ডিভাইসের যান্ত্রিক সীমাবদ্ধতা, আরএফ লক্ষ্য এবং উত্পাদন প্রয়োজনীয়তা প্রতিফলিত করা উচিত।
