সিলিং মাউন্ট অ্যান্টেনা

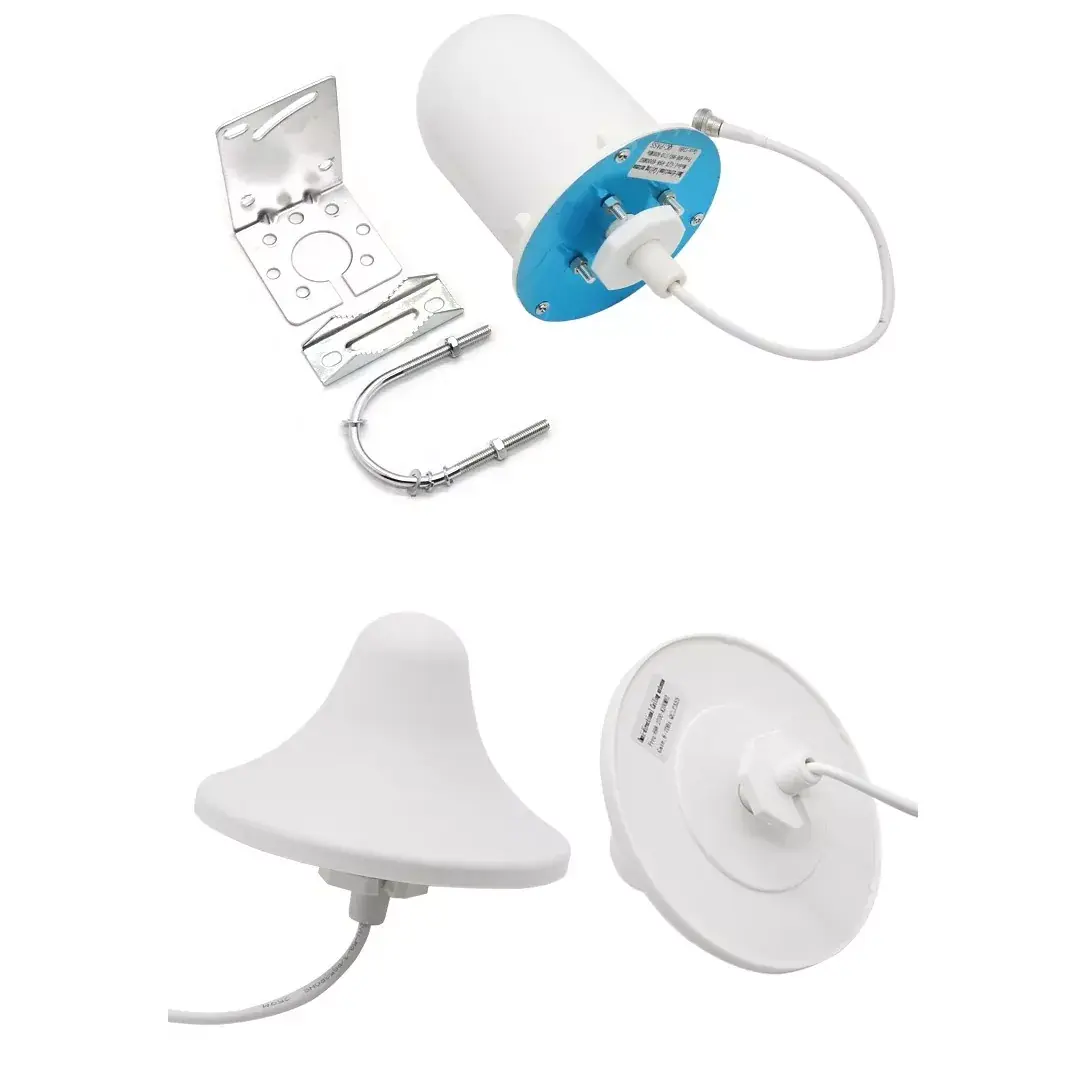

সিলিং মাউন্ট অ্যান্টেনা হল অভ্যন্তরীণ সিলিং-মাউন্ট করা সর্বমুখী রেডিও ফ্রিকোয়েন্সি অ্যান্টেনা। Qianmu কমিউনিকেশনের স্ব-উন্নত সিলিং-মাউন্টেড অ্যান্টেনায় একটি সমন্বিত বৃত্তাকার সিলিং ডিজাইন রয়েছে, যার মধ্যে রয়েছে নির্ভুল বিশুদ্ধ তামা অসিলেটর এবং অত্যন্ত বিচ্ছিন্ন প্রতিফলক ব্যাকপ্লেট, এবং এটি একটি প্যাসিভ ওয়াইডব্যান্ড যোগাযোগ অ্যান্টেনা। 360° ইউনিফর্ম সিগন্যাল রেডিয়েশন অর্জনের জন্য পণ্যটি সরাসরি সিলিংয়ে এম্বেড করা যেতে পারে, ইনস্টলেশনের নান্দনিকতা এবং পূর্ণ কভারেজ ক্ষমতা উভয়ই বিবেচনায় নিয়ে, এবং ইনডোর ওয়াইফাই, ব্লুটুথ, 4G সিগন্যাল পরিবর্ধন এবং পুরো-হাউস নেটওয়ার্কিং সিস্টেমের সাথে ব্যাপকভাবে সামঞ্জস্যপূর্ণ। কিয়ানমু কমিউনিকেশন সিলিং-মাউন্ট করা অ্যান্টেনা, একটি বিশুদ্ধ কপার অসিলেটর + শিখা-প্রতিরোধী ABS হাউজিং প্রক্রিয়া সহ, হোটেল, অফিস বিল্ডিং, শপিং মল, কারখানা ইত্যাদির মতো বিভিন্ন বাণিজ্যিক ইনডোর নেটওয়ার্কিং প্রকল্পের সাথে পুরোপুরি সামঞ্জস্যপূর্ণ।

কাজের নীতি

হাজার-জাল কমিউনিকেশন সিলিং-মাউন্ট করা অ্যান্টেনা কোক্সিয়াল ফিড অসিলেটর রেডিয়েশন এবং নীচের প্রতিফলন একত্রিতকরণের দ্বৈত প্রক্রিয়ার মাধ্যমে স্থিতিশীল সংকেত সংক্রমণ এবং অভ্যর্থনা অর্জন করে। অভ্যন্তরীণ কাঠামোটি চারটি স্তরে বিভক্ত: ফিড সংযোগকারী, বিকিরণ অসিলেটর, বিচ্ছিন্ন প্রতিফলক এবং প্রতিরক্ষামূলক আবাসন। প্রতিটি কর্মক্ষমতা পরামিতি অ্যানিকোইক চেম্বারে পরিমাপ করা হয়, কোন মিথ্যা পরামিতি চিহ্নিত করা হয় না:

1. ওয়াইডব্যান্ড অসিলেটর রেজোন্যান্স নীতি: 2400-2500 MHZ এবং 5150-5850 MHZ এর দ্বৈত ওয়াইফাই স্ট্যান্ডার্ড ফ্রিকোয়েন্সি ব্যান্ডগুলিকে কভার করে অ্যানুলার সর্বমুখী কপার অসিলেটর ব্যবহার করে, পরিমাপ করা ফ্রিকোয়েন্সি ব্যান্ড স্ট্যান্ডিং ওয়েভ সামগ্রিক ≤1.4, সম্পূর্ণ ফ্রিকোয়েন্সি এবং রিইন্ড ব্যান্ডে কোন রিইন্ডব্যান্ড থাকবে না। পরিস্থিতি যেখানে কিছু এলাকায় 5G ফ্রিকোয়েন্সি ব্যান্ড পাওয়া যায় না।

2. নীচের প্রতিফলন তরঙ্গ ঘনত্ব: সিলিং মেটাল কিল এবং সিলিং অ্যালুমিনিয়াম প্যানেল উপরের দিকে সৃষ্ট সংকেত ক্ষতি প্রতিরোধ করতে অ্যান্টেনার নীচে একটি ধাতব প্রতিফলন ব্যাকপ্লেট যুক্ত করা হয়। পরিমাপকৃত উল্লম্ব নিম্নগামী সংকেত ক্ষরণ 70% দ্বারা হ্রাস পায়, 90% বেতার শক্তি অন্দর স্থানের মধ্যে বিকিরণ করে এবং কভারেজ দূরত্ব একই শক্তিতে 30% বৃদ্ধি পায়।

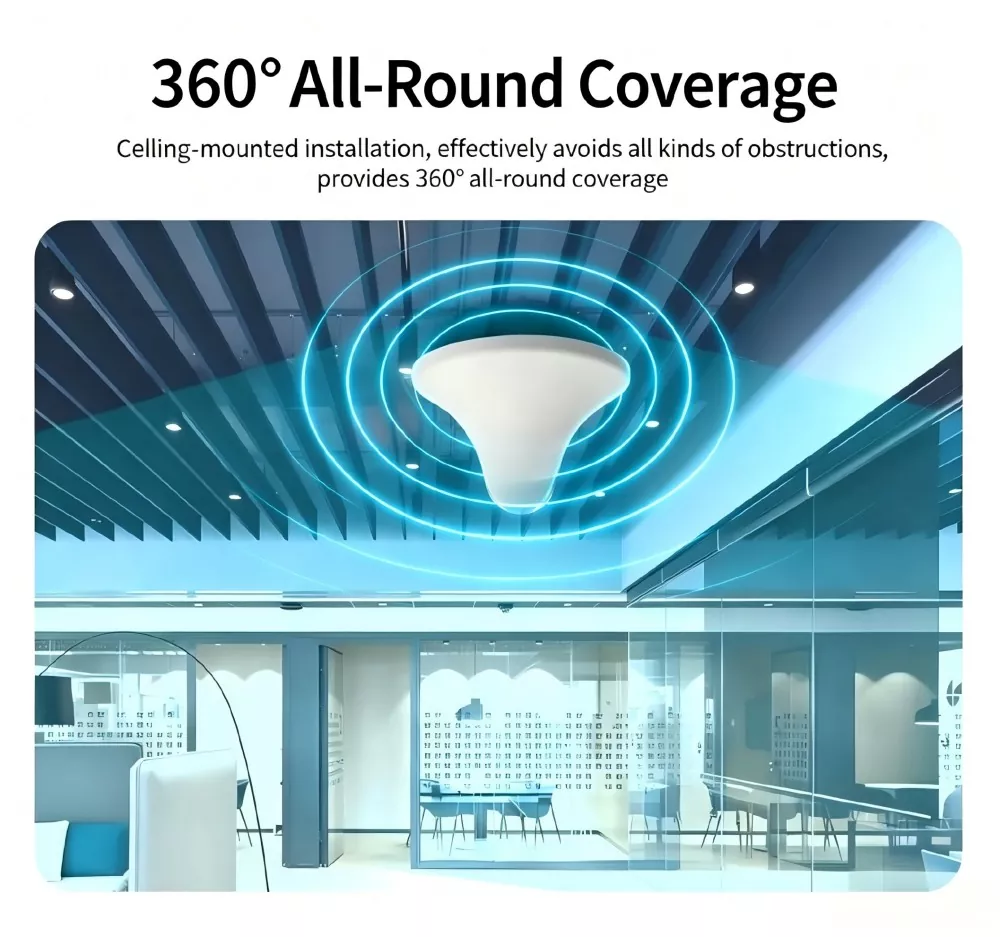

3. 360° অভিন্ন বিকিরণ প্রক্রিয়া: বৃত্তাকার অসিলেটরগুলির প্রতিসম বিন্যাস, অনুভূমিক বিকিরণ ওঠানামা ≤1.2dB, একদিকে শক্তিশালী সংকেতের কোনও কভারেজ ভারসাম্যহীনতা সমস্যা নেই এবং অন্য দিকে কোনও নেটওয়ার্ক নেই, 10-মিটার ব্যাসার্ধের মধ্যে 5B এর বেশি ব্যাসার্ধের মধ্যে পরিমাপিত সংকেত শক্তির পার্থক্য।

4. বিচ্ছিন্নতা-বিরোধী হস্তক্ষেপ কাঠামো নকশা: সিলিংয়ের উপরে কম্পিউটার রুমে সুইচ এবং তারের দ্বারা উত্পন্ন ইলেক্ট্রোম্যাগনেটিক শব্দকে বিচ্ছিন্ন করার জন্য হাউজিংয়ের ভিতরে একটি অতিরিক্ত শোষণকারী তুলো স্তর যুক্ত করা হয়। ঘন AP নেটওয়ার্কিং পরিস্থিতিতে, সহ-ফ্রিকোয়েন্সি হস্তক্ষেপ 40% দ্বারা হ্রাস করা হয়, এবং একই সাথে সংযুক্ত একাধিক ব্যবহারকারীর নেটওয়ার্ক গতি উল্লেখযোগ্যভাবে হ্রাস পায় না।

5. প্রশস্ত তাপমাত্রার স্থিতিশীলতা উপাদান কাঠামো: শিখা-প্রতিরোধী ABS হাউজিং + অল-কপার অসিলেটর, -30 °C থেকে +65 °C থেকে 72 ঘন্টা উচ্চ এবং নিম্ন তাপমাত্রার বয়সের জন্য পরীক্ষিত, অসিলেটর কোন অক্সিডেশন নেই, ফ্রিকোয়েন্সি বিচ্যুতি ত্রুটি ≤±3MHz, উচ্চ তাপমাত্রার দীর্ঘ পরিবেশে কর্মক্ষমতা হ্রাস পায় না।

সহায়ক সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ

এই সিলিং-মাউন্ট করা অ্যান্টেনা বাজারে থাকা বেশিরভাগ ইনডোর ওয়্যারলেস কমিউনিকেশন ডিভাইসের সাথে সামঞ্জস্যপূর্ণ। ইঞ্জিনিয়ারিং পরিবর্তনের জন্য অতিরিক্ত অ্যাডাপ্টারের আনুষাঙ্গিক প্রয়োজন হয় না এবং ব্যবহারের জন্য সরাসরি সংযুক্ত করা যেতে পারে:

1. বাণিজ্যিক ওয়্যারলেস ডিভাইস: এন্টারপ্রাইজ ডুয়াল-ব্যান্ড ওয়্যারলেস এপি, হাই-পাওয়ার ওয়াইফাই রাউটার, হোটেল এসি ওয়্যারলেস কন্ট্রোলার, সিলিং-মাউন্ট করা ওয়্যারলেস রাউটার

2. সিগন্যাল বর্ধিতকরণ সরঞ্জাম: 2.4G/5G সংকেত পরিবর্ধক, 4G/5G ইনডোর মাইক্রো বেস স্টেশন, মোবাইল ফোন সিগন্যাল রিপিটার, ব্লুটুথ পরিবর্ধন গেটওয়ে

3. Iot নেটওয়ার্কিং সরঞ্জাম: ব্লুটুথ গেটওয়ে, LoRa ইনডোর কালেকশন বেস স্টেশন, ইন্ডাস্ট্রিয়াল 2.4G সেন্সর গেটওয়ে, ক্যাম্পাস iot কেন্দ্রীয় নিয়ন্ত্রণ হোস্ট

4. দুর্বল বর্তমান ইঞ্জিনিয়ারিং আনুষাঙ্গিক: রেডিও ফ্রিকোয়েন্সি পাওয়ার ডিভাইডার, কাপলার, ইনডোর ফিডার, দুর্বল বর্তমান বক্স নেটওয়ার্ক সম্প্রসারণ মডিউল

সম্পূর্ণ ইনস্টলেশন এবং ব্যবহারের নির্দেশিকা

(1) প্রাক-ইনস্টলেশন পরিকল্পনার জন্য মূল পয়েন্ট

1. অবস্থান পরিকল্পনা: খোলা কক্ষে, প্রতিটি সিলিং-মাউন্ট করা অ্যান্টেনার একটি কার্যকর কভারেজ ব্যাসার্ধ 8-12 মিটার। অনেক পার্টিশন সহ হোটেল কক্ষে, প্রতি 6-8 মিটারে একটি অ্যান্টেনা স্থাপন করা হয়।

2. সিলিং এড়ানো: ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে সিলিং এর ভিতরে ধাতব পাইপ, শক্তিশালী বৈদ্যুতিক তার এবং সুইচগিয়ার এড়াতে ইনস্টল করুন;

3. তারের প্রয়োজনীয়তা: অত্যধিক সংকেত ক্ষতি এড়াতে 50Ω স্ট্যান্ডার্ড RF ফিডার ব্যবহার করুন, প্রতিটি ফিডারের দৈর্ঘ্য 15 মিটারের মধ্যে নিয়ন্ত্রিত।

(2) সিলিং ইনস্টলেশনের জন্য ধাপে ধাপে প্রক্রিয়া

1. তুরপুন: রেডিও ফ্রিকোয়েন্সি ফিডারের মাধ্যমে জিপসাম বোর্ড/অ্যালুমিনিয়াম সিলিংয়ে একটি 30 মিমি ব্যাসের বৃত্তাকার গর্ত তৈরি করুন;

2. ওয়্যারিং: ফিডারের এক প্রান্ত সিলিং-মাউন্ট করা অ্যান্টেনার পিছনের SMA ইন্টারফেসের সাথে সংযুক্ত করুন এবং আলগা হওয়া রোধ করতে এটিকে শক্ত করুন;

3. ফিক্সিং: সিলিং প্যানেলের উপরে পিছনের স্ন্যাপ সহ অ্যান্টেনার মূল অংশটি সিলিং এর নীচে থেকে গর্তে ধাক্কা দিন, স্বয়ংক্রিয়ভাবে লকিং এবং ফিক্সিং;

4. রিয়ার-এন্ড ডকিং: ফিডারের অন্য প্রান্তটি ওয়্যারলেস AP, সংকেত পরিবর্ধক RF পোর্ট এবং ডিভাইসে পাওয়ারের সাথে সংযুক্ত করুন;

5. প্রকৃত পরিমাপ এবং গ্রহণযোগ্যতা: কভারেজ এলাকার সংকেত শক্তি পরীক্ষা করতে একটি সংকেত পরীক্ষক ব্যবহার করুন। -40 থেকে -70 DBM এর পরিসরকে যোগ্য কভারেজ হিসাবে বিবেচনা করা হয়।

(3) পোস্ট-রক্ষণাবেক্ষণ নোট

1. আলগা অ্যান্টেনা ক্লিপ এবং অক্সিডাইজড ফিডার জয়েন্টগুলির জন্য প্রতি ছয় মাসে পরীক্ষা করুন;

2. স্যাঁতসেঁতে বেসমেন্ট এবং রান্নাঘরের সেটিংসে, প্রতি বছর ধুলো অপসারণের জন্য আবরণটি সরিয়ে ফেলুন এবং পরিষ্কার করুন যাতে বিকিরণ দক্ষতাকে প্রভাবিত করে ধুলো জমা এড়াতে;

3. অ্যান্টেনার উপরে ধাতব শীট বা তারগুলি স্ট্যাক করবেন না, যা উল্লেখযোগ্যভাবে বেতার কভারেজ পরিসীমা কমিয়ে দেবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: এই সিলিং-মাউন্ট করা অ্যান্টেনা কোন ডিভাইসের সাথে সামঞ্জস্যপূর্ণ?

A1: Qianmu কমিউনিকেশন সিলিং-মাউন্ট করা অ্যান্টেনা বেশিরভাগ 50Ω RF ইন্টারফেস ডিভাইস যেমন ডুয়াল-ব্যান্ড ওয়্যারলেস অ্যাপস, হাই-পাওয়ার ওয়াইফাই সিগন্যাল এমপ্লিফায়ার, 4G ইনডোর মাইক্রো বেস স্টেশন ইত্যাদির সাথে সামঞ্জস্যপূর্ণ। এটি হোটেলে বাণিজ্যিক ওয়্যারলেস অফিস নির্মাণ এবং কভারেজ প্রকল্পগুলির জন্য সরাসরি মিলিত হতে পারে।

প্রশ্ন 2: সিলিং মাউন্ট অ্যান্টেনা ইনস্টল করার জন্য আপনার কি পেশাদার সরঞ্জাম দরকার? একক ব্যক্তি কি কাজ করতে পারে?

A2: কোন জটিল সরঞ্জামের প্রয়োজন নেই। গর্ত করতে শুধুমাত্র একটি ছোট বৈদ্যুতিক ড্রিল প্রয়োজন, এবং স্ন্যাপ-ফিট গঠন সংশোধন করা হয়। একজন ব্যক্তি 5 মিনিটে একটি সিলিং-মাউন্ট করা অ্যান্টেনা ইনস্টলেশন সম্পূর্ণ করতে পারেন। প্রোডাক্টটি একটি ইন্সটলেশন ম্যানুয়াল সহ আসে এবং এমনকি কোন পূর্ব অভিজ্ঞতা নেই এমন নির্মাণ শ্রমিকরাও অপারেশনের ধাপগুলি বুঝতে পারে।

প্রশ্ন 3: অ্যান্টেনা ইন্টারফেস, শেল লোগো এবং প্যাকেজিং কাস্টমাইজ করা যেতে পারে?

A3: সম্পূর্ণরূপে কাস্টমাইজযোগ্য। সোর্স ফ্যাক্টরি হিসেবে, আমরা প্রয়োজন অনুযায়ী SMA/N/BNC-এর সব ধরনের RF ইন্টারফেস প্রতিস্থাপন করতে পারি, শেলে গ্রাহক ব্র্যান্ডের লোগোর সিল্ক-স্ক্রিন প্রিন্টিং সমর্থন করতে পারি, কাস্টম নিউট্রাল এক্সপোর্ট প্যাকেজিং, কালার বক্স প্যাকেজিং এবং OEM/ODM কাস্টম অর্ডারের ন্যূনতম অর্ডারের পরিমাণ নিয়ে আলোচনা করা যেতে পারে।

প্রশ্ন 4: কিভাবে আমরা সিলিং-মাউন্ট করা অ্যান্টেনার প্রকৃত কভারেজ দূরত্ব নিশ্চিত করতে পারি? আমরা কি পরিমাপ করা ডেটা সরবরাহ করতে পারি?

A4: হ্যাঁ। সিলিং অ্যান্টেনার প্রতিটি ব্যাচ একটি রেডিও ফ্রিকোয়েন্সি অ্যানিকোইক চেম্বার পরীক্ষার রিপোর্ট সহ সাইটের কভারেজ পরীক্ষার ভিডিও এবং বিভিন্ন ঘরোয়া হোটেল এবং অফিস ভবনগুলির জন্য সিগন্যাল শক্তির ডেটা সহ আসে। সমস্ত পরামিতি বাস্তব এবং যাচাইযোগ্য, এবং গ্রাহকরা স্ব-পরীক্ষা এবং তুলনার জন্য নমুনাগুলি ফেরত পাঠাতে পারেন।
