নমনীয় প্রিন্টেড সার্কিট অ্যান্টেনা (FPC)

একটি FPC অ্যান্টেনা কি?

একটি এফপিসি অ্যান্টেনা, বা নমনীয় প্রিন্টেড সার্কিট অ্যান্টেনা (এফপিসি), নমনীয় পিআই এবং পিইটি ফিল্মগুলিকে তার সাবস্ট্রেট হিসাবে ব্যবহার করে এবং অ্যান্টেনা সার্কিট তৈরি করতে এচিং এবং প্রিন্টিংয়ের মাধ্যমে তৈরি করা হয়। এতে হালকা, পাতলা, নমনীয় এবং নমনীয় বৈশিষ্ট্য রয়েছে, যা এটিকে বাঁকা পৃষ্ঠের সাথে সামঞ্জস্য করতে দেয়। এর পুরুত্ব 0.03 থেকে 0.2 মিমি পর্যন্ত এবং এর ওজন 1 গ্রামের কম। অ্যান্টেনা ওয়্যারলেস সিগন্যাল প্রেরণ এবং গ্রহণ করতে পারে এবং ওয়াইফাই, ব্লুটুথ, জিপিএস, 4G/5G, GNSS, NB-IoT, এবং LoRa সহ প্রোটোকলের সাথে সামঞ্জস্যপূর্ণ, যা 2.4 GHz, 5 GHz এবং 5.8 GHz ফ্রিকোয়েন্সি ব্যান্ডকে কভার করে। Qianmu কমিউনিকেশনস হল একটি পেশাদার FPC অ্যান্টেনা প্রস্তুতকারক যার বছরের গভীর শিল্প অভিজ্ঞতা। আমরা তিনটি মাইক্রোওয়েভ অ্যানিকোইক চেম্বার দিয়ে সজ্জিত এবং দশটিরও বেশি ডেডিকেটেড R&D কর্মী রয়েছে, যা আমাদের এক-স্টপ পরিষেবা প্রদান করতে সক্ষম করে—অ্যান্টেনা সমাধান ডিজাইন থেকে ব্যাপক উত্পাদন পর্যন্ত।

মূল বিক্রয় পয়েন্ট

অতি-পাতলা এবং নমনীয়, মহাকাশে মুক্ত।

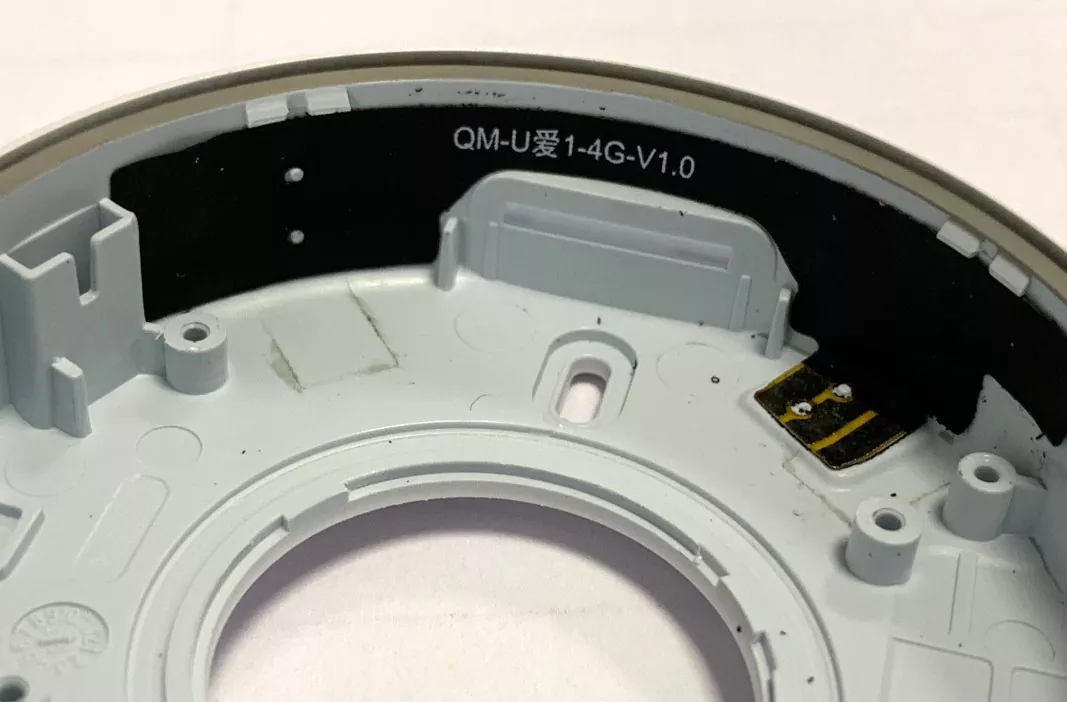

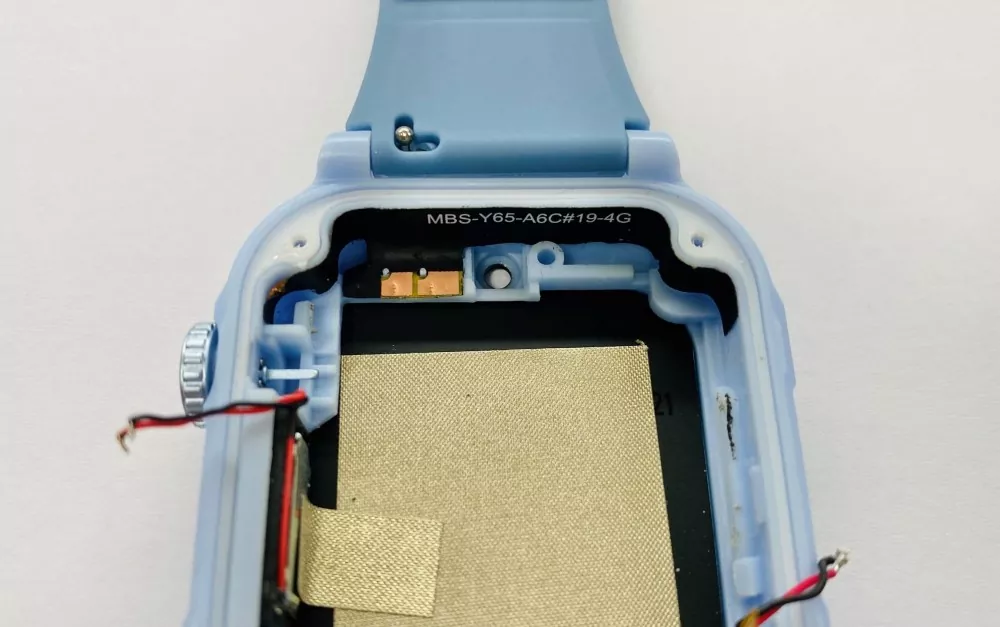

নমনীয় প্রিন্টেড সার্কিট অ্যান্টেনা (FPC) এর পুরুত্ব মাত্র 0.03–0.2 মিমি এবং এটিকে ইচ্ছামত বাঁকানো বা ভাঁজ করা যায়৷ এটি ডিভাইসের ভিতরের গহ্বরের অভ্যন্তরীণ প্রাচীর বরাবর 90° বাঁকানো যেতে পারে, বিভিন্ন জটিল কাঠামোগত নকশার সাথে পুরোপুরি খাপ খাইয়ে নিতে পারে৷ ডিভাইসটি বাঁকানো কেসিংটি সহজেই ফ্ল্যাট বা সারফেস তৈরি করতে পারে কিনা৷

মাল্টি-ব্যান্ড ওয়াইডব্যান্ড কভারেজ

4G/5G, ফুল-ব্যান্ড ওয়াইফাই, ব্লুটুথ, GPS/GNSS, LoRa, এবং NFC সহ একাধিক যোগাযোগ প্রোটোকল সমর্থন করে। একটি একক-চিপ FPC অ্যান্টেনা 700 MHz থেকে 2700 MHz-অথবা আরও বিস্তৃত ফ্রিকোয়েন্সি ব্যান্ডগুলিকে কভার করতে পারে। মাল্টি-মোড এবং মাল্টি-মোড ডিভাইসের যোগাযোগের প্রয়োজন মেটাতে।

লাইটওয়েট ডিজাইন

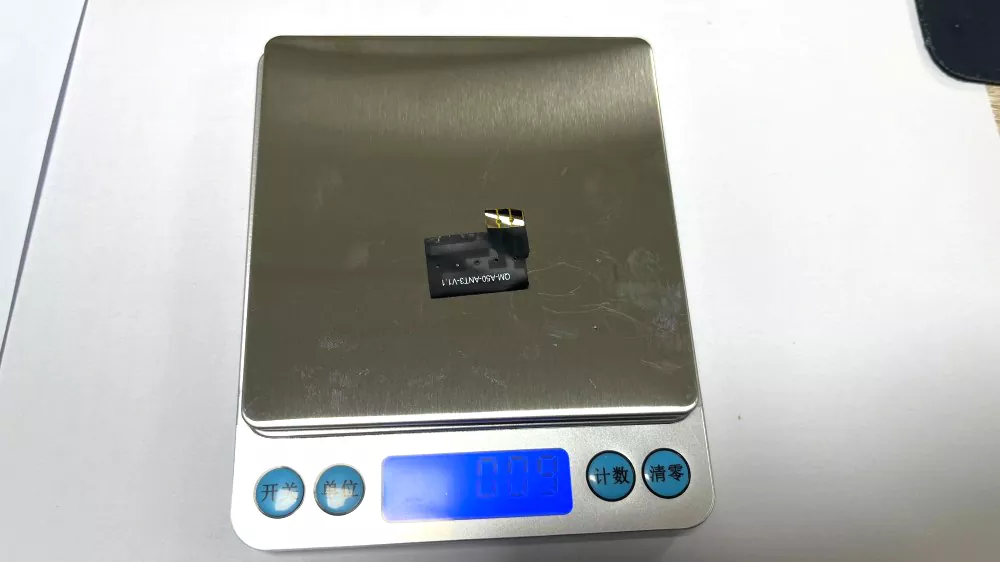

FPC অ্যান্টেনার ওজন 1 গ্রামের কম৷ ঐতিহ্যবাহী ধাতব অ্যান্টেনার তুলনায় 50% বেশি হালকা৷ পরিধানযোগ্য ডিভাইস এবং ড্রোনের মতো ওজন-সংবেদনশীল পণ্যগুলির জন্য, FPC অ্যান্টেনাগুলি সেরা পছন্দ৷

বাক্সের বাইরে ব্যবহার করার জন্য প্রস্তুত, একত্রিত করা সহজ।

2 মিনিটের মধ্যে দ্রুত পিল-এন্ড-স্টিক সমাবেশের জন্য স্ট্যান্ডার্ড 3M 300LSE আঠালো ব্যাকিং বৈশিষ্ট্য। IPEX, U.FL, MHF4 এবং অন্যান্য সংযোগকারী বিকল্পগুলির সাথে উপলব্ধ৷

অ্যান্টেনা ইনস্টলেশনের জন্য গুরুত্বপূর্ণ নোট

1. ধাতব পৃষ্ঠ থেকে দূরে রাখুন

অ্যান্টেনা সরাসরি ধাতব পৃষ্ঠের উপর বা কাছাকাছি ইনস্টল করবেন না, কারণ এটি প্রতিবন্ধকতা ম্যাচিংকে প্রভাবিত করতে পারে, বিকিরণ প্যাটার্ন পরিবর্তন করতে পারে এবং সামগ্রিক অ্যান্টেনার কার্যকারিতা হ্রাস করতে পারে।

2. অতিরিক্ত নমন এড়িয়ে চলুন

ইনস্টলেশনের সময় অ্যান্টেনাকে অতিরিক্ত বাঁকবেন না বা ভাঁজ করবেন না, কারণ অত্যধিক বিকৃতি অভ্যন্তরীণ কন্ডাকটরকে ক্ষতিগ্রস্ত করতে পারে এবং RF কার্যকারিতাকে নেতিবাচকভাবে প্রভাবিত করতে পারে।

3. নিরাপদ ইনস্টলেশন নিশ্চিত করুন

বিকিরণ কর্মক্ষমতা এবং সংকেত স্থায়িত্ব প্রভাবিত করতে পারে এমন বিকৃতি রোধ করতে ইনস্টলেশনের সময় দৃঢ়ভাবে এবং সমানভাবে অ্যান্টেনা ঠিক করুন।

4. অ্যান্টেনার চারপাশে পর্যাপ্ত ক্লিয়ারেন্স বজায় রাখুন

অ্যান্টেনার উপরে এবং উভয় পাশে কমপক্ষে 5 মিমি ক্লিয়ারেন্স বজায় রাখুন। সর্বোত্তম কর্মক্ষমতা নিশ্চিত করতে অ্যান্টেনার কাছাকাছি ধাতব উপাদান, উচ্চ-গতির সংকেত ট্রেস বা বড় তামার জায়গাগুলি স্থাপন করা এড়িয়ে চলুন।

5. সমাবেশ সময় যত্ন সঙ্গে হ্যান্ডেল

যদিও অ্যান্টেনা একটি নমনীয় গঠন বৈশিষ্ট্য, FPC উপাদান সীমিত যান্ত্রিক শক্তি আছে. ইনস্টলেশন এবং সমাবেশের সময় অতিরিক্ত টানা, মোচড় বা প্রভাব এড়িয়ে চলুন।

6. শুষ্ক পরিবেশে সংরক্ষণ করুন

উচ্চ-তাপমাত্রা বা উচ্চ-আর্দ্রতা পরিবেশে অ্যান্টেনা সংরক্ষণ করা এড়িয়ে চলুন। স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা বজায় রাখতে পণ্যটি শুকনো রাখুন।

মান নিয়ন্ত্রণ এবং পরীক্ষা

Qianmu কমিউনিকেশনস সম্পূর্ণ উত্পাদন প্রক্রিয়া জুড়ে কঠোর মান ব্যবস্থাপনা প্রয়োগ করে, কাঁচামাল পরিদর্শন, উত্পাদন পর্যবেক্ষণ, এবং সমাপ্ত পণ্য পরীক্ষা কভার করে।

ইনকামিং উপাদান পরিদর্শন

FPC সাবস্ট্রেট, কপার ফয়েল, আঠালো এবং সংযোগকারী সহ সমস্ত আগত উপকরণগুলি নির্ভরযোগ্যতা এবং ধারাবাহিকতা নিশ্চিত করতে কঠোর মানের পরিদর্শন করে।

AOI অপটিক্যাল পরিদর্শন

অটোমেটেড অপটিক্যাল ইন্সপেকশন (AOI) ব্যবহার করা হয় অ্যান্টেনা সার্কিট রাউটিং নির্ভুলতা, সোল্ডার জয়েন্ট কোয়ালিটি, এবং প্রোডাক্টের চেহারা যাচাই করার জন্য ম্যানুফ্যাকচারিং ডিফেক্ট রোধ করতে।

আরএফ পারফরম্যান্স টেস্টিং

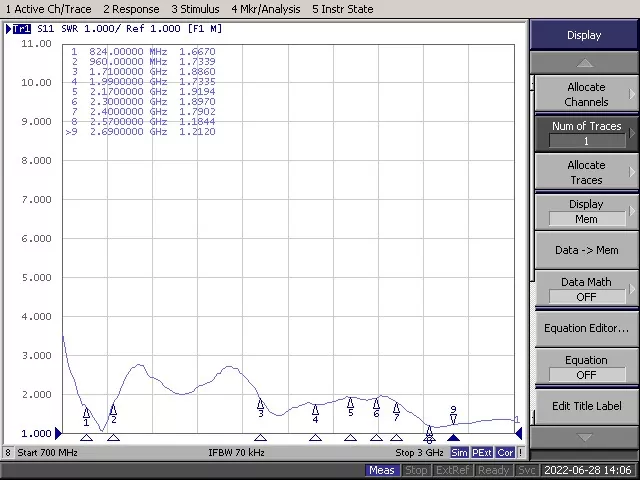

ভোল্টেজ স্ট্যান্ডিং ওয়েভ রেশিও (VSWR), গেইন, এবং রেডিয়েশন প্যাটার্ন সহ মূল RF প্যারামিটারগুলি একটি পেশাদার ডার্করুম পরিবেশে পরীক্ষা করা হয় যাতে অ্যান্টেনার কার্যক্ষমতা প্রয়োজনীয়তা পূরণ করে।

পরিবেশগত নির্ভরযোগ্যতা পরীক্ষা

অ্যান্টেনাগুলি উচ্চ এবং নিম্ন তাপমাত্রার সাইক্লিং পরীক্ষা, আর্দ্রতা পরীক্ষা, নমন জীবন পরীক্ষা এবং অন্যান্য পরিবেশগত মূল্যায়ন সহ বিভিন্ন নির্ভরযোগ্যতা পরীক্ষার মধ্য দিয়ে যায়।

ব্যাচের ধারাবাহিকতা ব্যবস্থাপনা

কঠোর উত্পাদন নিয়ন্ত্রণ প্রতিটি পণ্য ব্যাচ জুড়ে ধারাবাহিক কর্মক্ষমতা এবং স্থিতিশীল গুণমান নিশ্চিত করে।

পেশাগত অ্যান্টেনা উত্পাদন অভিজ্ঞতা

দুই দশকেরও বেশি সময় ধরে, Qianmu কমিউনিকেশনস টার্মিনাল অ্যান্টেনা শিল্পে নিবেদিত হয়েছে, বেতার যোগাযোগ টার্মিনাল অ্যান্টেনার গবেষণা ও উন্নয়ন, উৎপাদন এবং বিক্রয়ের উপর দৃষ্টি নিবদ্ধ করে। স্মার্টফোন, ট্যাবলেট, মোবাইল পেমেন্ট সিস্টেম, ড্রোন, ওয়্যারলেস চার্জিং ডিভাইস, অটোমোবাইল, বেস স্টেশন এবং পরিধানযোগ্য ডিভাইস সহ মোবাইল যোগাযোগ ডিভাইসে আমাদের পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়।

কিভাবে একটি FPC অ্যান্টেনা চয়ন করুন

1. অপারেটিং ফ্রিকোয়েন্সি নিশ্চিত করুন

4G/LTE, 5G, Wi-Fi, ব্লুটুথ, GNSS, LoRa, বা NFC এর মতো আপনার ডিভাইসের জন্য প্রয়োজনীয় বেতার প্রযুক্তিগুলি সনাক্ত করুন৷ সমস্ত প্রয়োজনীয় ফ্রিকোয়েন্সি ব্যান্ড সমর্থন করে এমন একটি অ্যান্টেনা নির্বাচন করুন৷

2. উপলব্ধ ইনস্টলেশন স্থান মূল্যায়ন

দৈর্ঘ্য, প্রস্থ এবং ইনস্টলেশন অবস্থান সহ ডিভাইসের ভিতরে উপলব্ধ স্থান পরিমাপ করুন। তাদের নমনীয় গঠন এবং কাস্টমাইজযোগ্য মাত্রার জন্য ধন্যবাদ, FPC অ্যান্টেনাগুলি কমপ্যাক্ট বা অনিয়মিত আকারের ঘেরের জন্য উপযুক্ত।

3. RF সংযোগকারী প্রকার যাচাই করুন

PCB-তে ব্যবহৃত RF সংযোগকারী পরীক্ষা করুন, যেমন IPEX, U.FL, বা MHF4। নির্ভরযোগ্য RF কার্যকারিতা নিশ্চিত করতে অ্যান্টেনা সংযোগকারীকে অবশ্যই মডিউল ইন্টারফেসের সাথে মেলে।

4. কী RF পরামিতি পর্যালোচনা করুন

· লাভ: অ্যাপ্লিকেশন এবং ইনস্টলেশন পরিবেশের উপর ভিত্তি করে একটি উপযুক্ত লাভ চয়ন করুন।

· VSWR: 2.0 এর নিচে একটি মান সাধারণত ভাল প্রতিবন্ধকতা মিলের জন্য সুপারিশ করা হয়।

· দক্ষতা: উচ্চতর দক্ষতা ট্রান্সমিশন কর্মক্ষমতা এবং রিসিভার সংবেদনশীলতা উন্নত করতে সাহায্য করে।

· প্রতিবন্ধকতা: আদর্শ RF প্রতিবন্ধকতা হল 50Ω এবং RF মডিউলের সাথে মেলে।

5. কাস্টমাইজেশন বিকল্প বিবেচনা করুন

যদি স্ট্যান্ডার্ড পণ্যগুলি আপনার ডিজাইনের প্রয়োজনীয়তাগুলি পূরণ না করে, তাহলে একটি FPC অ্যান্টেনা প্রস্তুতকারক চয়ন করুন যা অ্যান্টেনার মাত্রা, তারের দৈর্ঘ্য, সংযোগকারীর ধরন এবং RF টিউনিং সহ কাস্টমাইজেশন পরিষেবা প্রদান করে।

6. সরবরাহকারীর ক্ষমতা মূল্যায়ন করুন

সুসংগত পণ্যের গুণমান এবং দীর্ঘমেয়াদী সরবরাহ নিশ্চিত করতে একটি প্রতিষ্ঠিত গুণমান ব্যবস্থাপনা সিস্টেম, আরএফ ইঞ্জিনিয়ারিং দক্ষতা এবং নির্ভরযোগ্য উত্পাদন ক্ষমতা সহ একটি FPC অ্যান্টেনা সরবরাহকারী নির্বাচন করুন।

FAQ

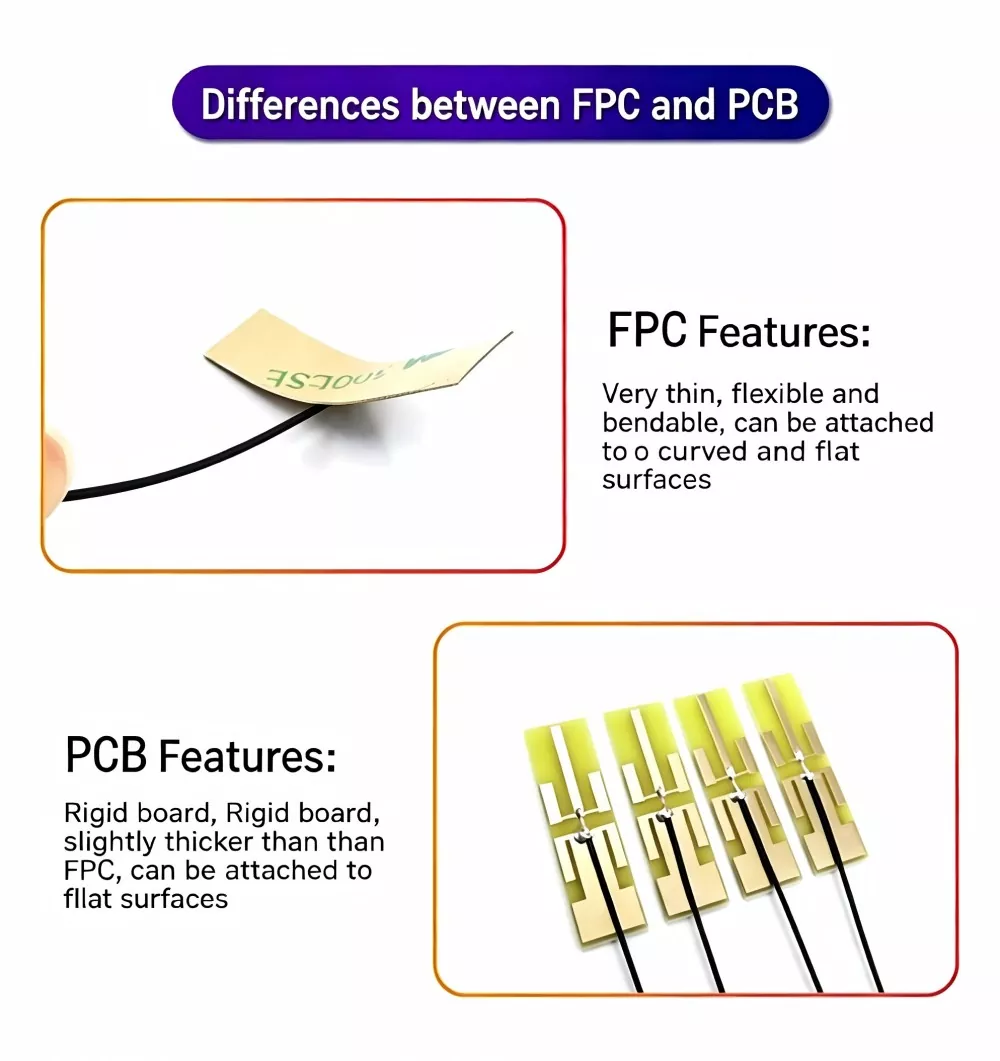

প্রশ্ন 1: আপনি কিভাবে একটি FPC অ্যান্টেনা এবং একটি PCB অ্যান্টেনার মধ্যে নির্বাচন করবেন?

উত্তর: FPC নমনীয় এবং নমনীয়, বাঁকা, সংকীর্ণ জায়গায় ফিট করার জন্য আদর্শ—হালকা, পাতলা ডিভাইসের জন্য পছন্দ। PCB অনমনীয়, শুধুমাত্র সমতল পৃষ্ঠের জন্য উপযুক্ত; এই বিকল্পটি বেছে নিন যদি আপনার বাজেট সীমিত হয় এবং আপনার কাছে পর্যাপ্ত জায়গা থাকে।

প্রশ্ন 2: FPC অ্যান্টেনা কোন ফ্রিকোয়েন্সি ব্যান্ড সমর্থন করে?

উত্তর: Qianmu কমিউনিকেশনের FPC অ্যান্টেনা 13.56 MHz NFC থেকে 6 GHz 5G পর্যন্ত ফ্রিকোয়েন্সি কভার করে, 4G/5G, Wi-Fi, ব্লুটুথ, GNSS, LoRa এবং ZigBee সহ ওয়্যারলেস প্রযুক্তি সমর্থন করে।

প্রশ্ন 3: FPC অ্যান্টেনার অপারেটিং তাপমাত্রা কী?

A: -45℃ থেকে +85℃, শিল্প ব্যবহারের মান পূরণ করে।

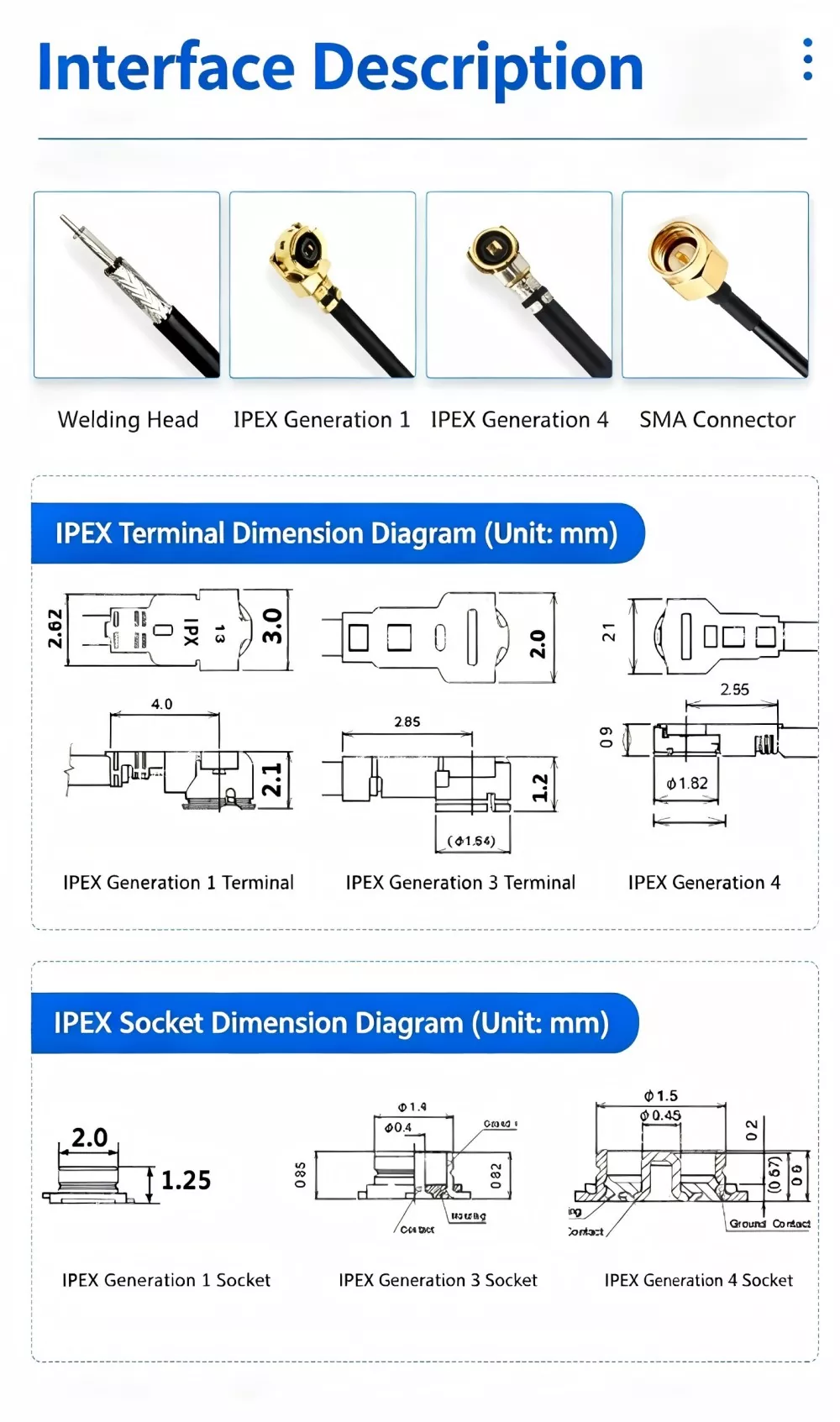

প্রশ্ন 4: IPEX, U.FL এবং MHF4 সংযোগকারীগুলির মধ্যে পার্থক্য কী?

A: সবগুলোই ক্ষুদ্রাকৃতির RF সংযোগকারী, যার মাত্রা U.FL > MHF4। MHF4 আরও ছোট এবং সাধারণত 5G অ্যাপ্লিকেশনে ব্যবহৃত হয়; শুধু আপনার মাদারবোর্ডের ইন্টারফেস স্পেসিফিকেশনের উপর ভিত্তি করে সংযোগকারী নির্বাচন করুন।

প্রশ্ন 5: এটি কি ছোট-ব্যাচ কাস্টমাইজেশন সমর্থন করে?

উত্তর: আমরা সমর্থন অফার করি এবং সম্পূর্ণ অর্ডার প্রক্রিয়া পরিচালনা করতে পারি-স্কিম ডিজাইন এবং প্রোটোটাইপিং থেকে ছোট- এবং বড়-স্কেল উত্পাদন পর্যন্ত।
