বডি ওয়ার্ন ক্যামেরা 4G/5G অ্যান্টেনা

Shenzhen Qianmu Communication Technology Co., Ltd. হল একটি গার্হস্থ্য R&D এবং বডি ওয়ার্ন ক্যামেরা 4G/5G অ্যান্টেনা তৈরির উৎস কারখানা।

আমরা একটি ইন-হাউস FPC ওয়াইডব্যান্ড Sub6G বিল্ট-ইন অ্যান্টেনা তৈরি করেছি, যা 4G LTE এবং মূলধারার দেশীয় এবং আন্তর্জাতিক 5G Sub6G ফ্রিকোয়েন্সি ব্যান্ডগুলির সাথে সামঞ্জস্যপূর্ণ। কমপ্যাক্ট ডিভাইস স্পেস, মেটাল শিল্ডিং, ব্যাটারি হস্তক্ষেপ, মানুষের শরীরের পরিধানের কারণে সংকেত ক্ষতি এবং কঠোর ফিল্ড অপারেশন অবস্থার চ্যালেঞ্জ মোকাবেলায় অ্যান্টেনা বিশেষ পারফরম্যান্স অপ্টিমাইজেশনের মধ্য দিয়ে গেছে।

অ্যান্টেনা নির্ভরযোগ্য PI নমনীয় সাবস্ট্রেট ব্যবহার করে এবং এটি শিল্প আঠালো দিয়ে মাউন্ট করা হয়, এটিকে কম্প্যাক্ট ডিভাইস কাঠামোর জন্য উপযুক্ত করে তোলে। সমস্ত পণ্য বাস্তব-বিশ্বের কর্মক্ষম পরিবেশের প্রতিলিপি করার জন্য অ্যানিকোইক চেম্বারে সম্পূর্ণ OTA সিমুলেশন পরীক্ষার মধ্য দিয়ে যায়। VNA এবং OTA পরীক্ষার রেকর্ডগুলি প্রোডাকশন ব্যাচ দ্বারা সংরক্ষণাগারভুক্ত করা হয় এবং অনুরোধের ভিত্তিতে পরিদর্শন রিপোর্ট প্রদান করা যেতে পারে।

পেশাদার প্রযুক্তিগত সংজ্ঞা

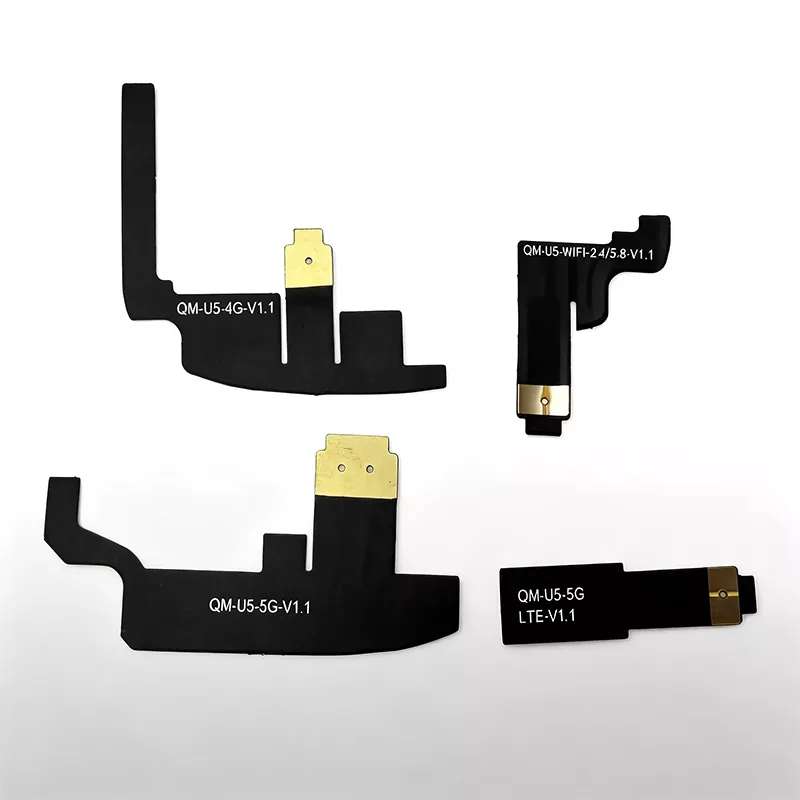

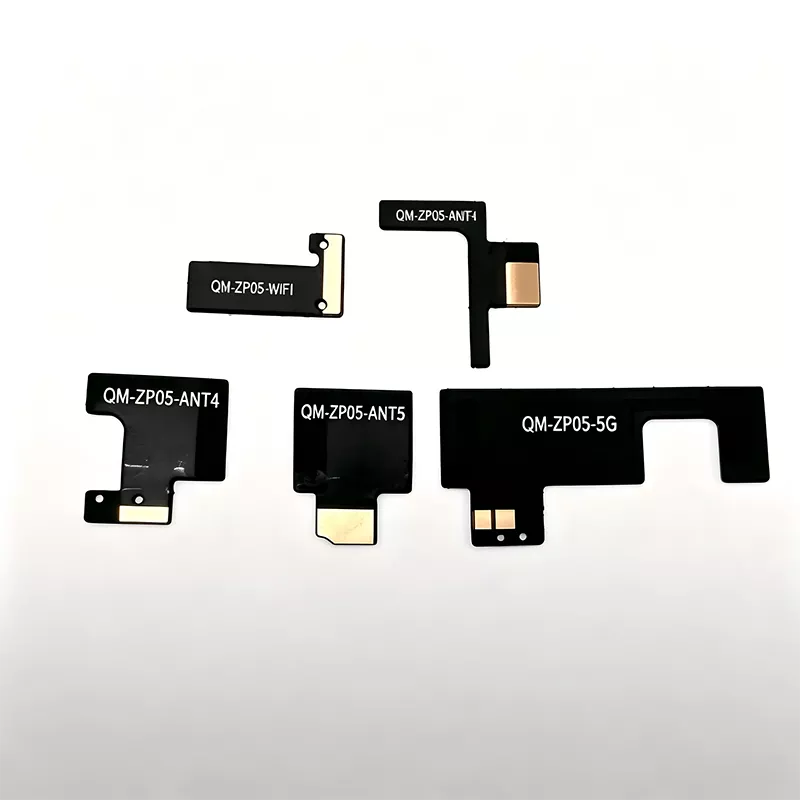

আমাদের বডি ওয়ার্ন ক্যামেরা 4G/5G অ্যান্টেনা হল একটি ব্রডব্যান্ড PIFA FPC নমনীয় অন্তর্নির্মিত Sub6G অ্যান্টেনা। এটি LTE ব্যান্ড B1/B3/B5/B8/B20/B38/B40 এবং মূলধারার 5G Sub6G ব্যান্ড N41/N78/N79 সমর্থন করে। অ্যান্টেনা একটি কম্পন-প্রতিরোধী, লবণ-স্প্রে-প্রতিরোধী, অত্যন্ত নমনযোগ্য PI ফিল্ম সাবস্ট্রেট ব্যবহার করে, যা ইন্ডাস্ট্রিয়াল-গ্রেডের উচ্চ-তাপমাত্রা ডবল-পার্শ্বযুক্ত আঠালো এবং U.FL/IPEX RF ফিডলাইনের সাথে মিলিত হয়, যা এটি শরীরের জীর্ণ ক্যামেরাগুলিতে অভ্যন্তরীণ ইনস্টলেশনের জন্য আদর্শ করে তোলে।

প্রচলিত IoT FPC অ্যান্টেনার বিপরীতে, ডিজাইন ফেজ সম্পূর্ণ-সিস্টেম 3D সিমুলেশন অন্তর্ভুক্ত করে, যার মধ্যে রয়েছে ধাতব আবরণ, লিথিয়াম ব্যাটারি, ক্যামেরা বন্ধনী, মাদারবোর্ড শিল্ড কভার, এবং মানব দেহের ফ্যান্টম মডেল সিমুলেশন পরিবেশে।

কারখানায় 50Ω প্রতিবন্ধকতার সাথে প্রাক-ম্যাচ করা হয়েছে, এবং একই সাথে ড্রপ, তাপমাত্রা সাইক্লিং, লবণ স্প্রে, এবং আর্দ্রতা নির্ভরযোগ্যতা পরীক্ষা করা হয়েছে। এটি গ্রাহক সিস্টেম ইন্টিগ্রেশন কাজের চাপ কমায় এবং পুলিশ হার্ডওয়্যার প্রকল্পগুলির উন্নয়ন চক্রকে ছোট করে।

অ্যান্টেনার সম্পূর্ণ কাজের নীতি

সম্পূর্ণ অ্যান্টেনায় একটি FPC বিকিরণকারী কন্ডাকটর, একটি শিল্প আঠালো ব্যাকিং স্তর, একটি U.FL কোক্সিয়াল ফিডার এবং একটি মেইনবোর্ড RF ম্যাচিং নেটওয়ার্ক রয়েছে, যা 4G/5G সেলুলার সিগন্যাল ট্রান্সমিশন এবং অভ্যর্থনা অর্জনের জন্য উচ্চ-ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক তরঙ্গের দ্বিমুখী রূপান্তরকে সক্ষম করে।

ট্রান্সমিশনের সময়, রেকর্ডারের যোগাযোগ মডিউল ভিডিও স্ট্রীম, এসওএস সতর্কতা এবং অবস্থানের ডেটাকে উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিক সংকেতে রূপান্তরিত করে, যেগুলি সমাক্ষ তারের মাধ্যমে FPC অনুরণন কাঠামোতে প্রেরণ করা হয়। এই সংকেতগুলি তখন বহিরাগত বিকিরণের জন্য 4G/5G ইলেক্ট্রোম্যাগনেটিক তরঙ্গে রূপান্তরিত হয়, বেস স্টেশনে প্রমাণ তথ্য পাঠায়।

অভ্যর্থনা করার সময়, অ্যান্টেনা বেস স্টেশন থেকে ইলেক্ট্রোম্যাগনেটিক তরঙ্গ ক্যাপচার করে এবং তাদের বৈদ্যুতিক সংকেতগুলিতে রূপান্তর করে, যা পরবর্তীতে শিডিউলিং কমান্ড এবং দূরবর্তী প্যারামিটার রিসেপশন সম্পূর্ণ করতে মডিউলে ফেরত পাঠানো হয়।

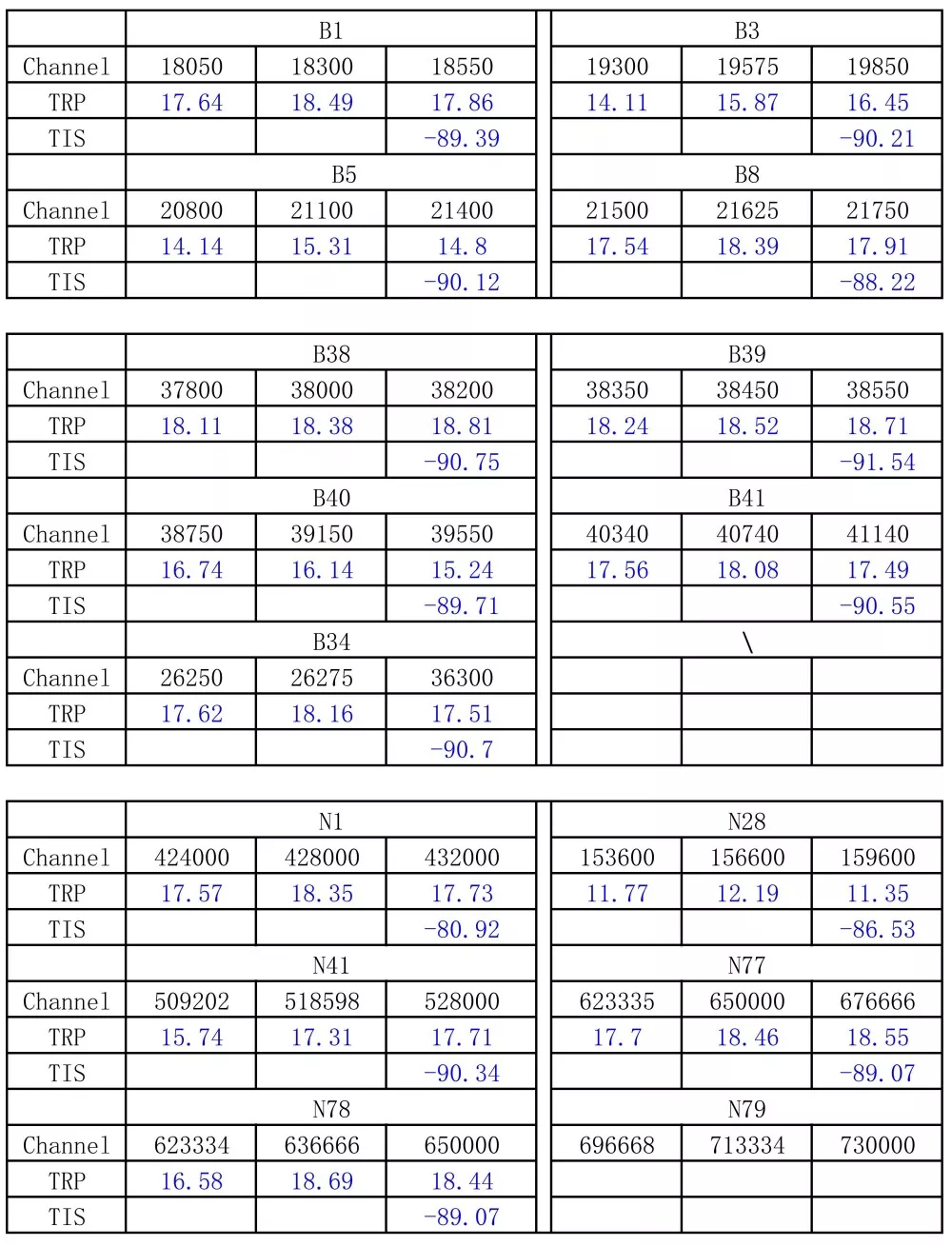

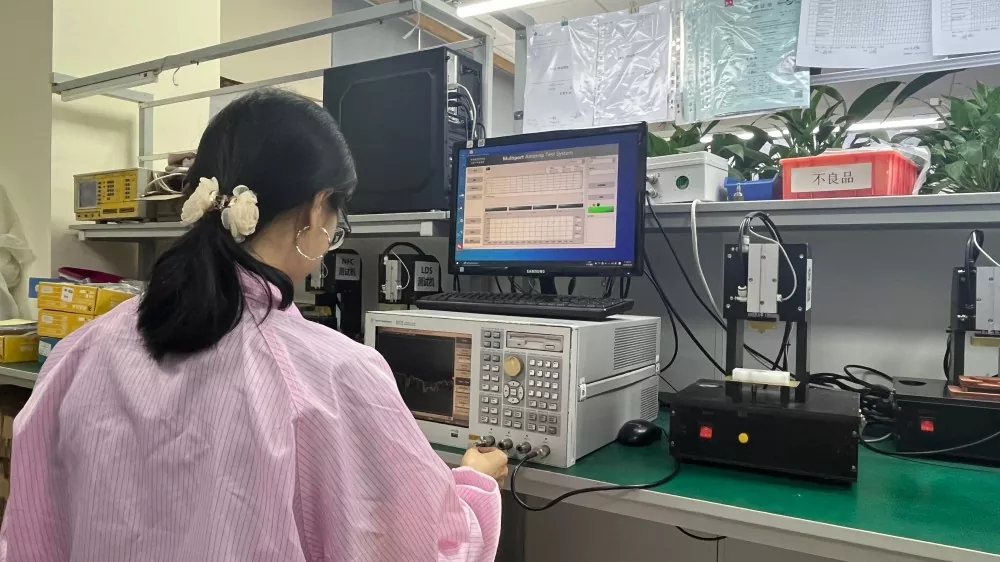

মানুষের পিঠে পরার ফলে সৃষ্ট RF ক্ষতির জন্য ক্ষতিপূরণের জন্য, মানব দেহের ফ্যান্টম মডেল ব্যবহার করে অ্যানিকোইক চেম্বারে সিমুলেশনের মাধ্যমে কর্মক্ষমতা উন্নত করা হয়, যার ফলে প্রচলিত FPC অ্যান্টেনার তুলনায় TIS-এ 22.8 dB সংবেদনশীলতা প্রাপ্ত হয়। সিমুলেটেড পরিধান অবস্থার অধীনে, LTE B8-এর জন্য একটি আদর্শ অ্যান্টেনার কার্যকারিতা মাত্র 40.46%, যেখানে Qianmu-এর অ্যান্টেনা LTE কম ফ্রিকোয়েন্সির জন্য ≥52% এবং 5G N78-এর জন্য ≥47% অর্জন করে। প্রতিটি ব্যাচ VNA এর সাথে নমুনা এবং পুনরায় পরীক্ষা করে, গ্রাহক যাচাইকরণের জন্য সংরক্ষিত পরীক্ষার কার্ভ এবং উত্পাদন রেকর্ড সহ।

সামঞ্জস্যপূর্ণ ডিভাইস এবং আনুষাঙ্গিক

শেষ ডিভাইসের সাথে সামঞ্জস্যপূর্ণ

1. জননিরাপত্তা এবং ট্রাফিক পুলিশ 4G/5G হাই-ডেফিনিশন আইন প্রয়োগকারী বডি ক্যামেরা

2. নগর ব্যবস্থাপনা, সড়ক প্রশাসন, এবং ফায়ার বিভাগের অডিওভিজ্যুয়াল প্রমাণ সংগ্রহের জন্য বডি ক্যামেরা

3. রাসায়নিক এবং খনির শিল্পের জন্য বিস্ফোরণ-প্রমাণ অভ্যন্তরীণভাবে নিরাপদ আইন প্রয়োগকারী রেকর্ডার

4. পাওয়ার পরিদর্শন একক সৈনিক রেকর্ডিং টার্মিনাল

5. বিদেশে রপ্তানি 4G/5G একক সৈনিক আইন প্রয়োগকারী ডিভাইস

সামঞ্জস্যপূর্ণ যোগাযোগ মডিউল

- 4G LTE Cat.1 / Cat.4 যোগাযোগ মডিউল 5G সাব-6GHz গার্হস্থ্য/আমদানিকৃত যোগাযোগ মডিউল 4G+5G+ওয়াইফাই মাল্টি-মোড ইন্টিগ্রেটেড কমিউনিকেশন মডিউল

উত্পাদনের জন্য কারখানা সরবরাহকৃত উপকরণ

U. FL/IPEX বিভিন্ন দৈর্ঘ্যের সমাক্ষীয় তার, শক্তিবৃদ্ধি ইস্পাত প্লেট, এবং উচ্চ-তাপমাত্রা, লবণ-প্রতিরোধী শিল্প আঠালো ব্যাকিং। গ্রাহকদের জন্য সেকেন্ডারি প্রসেসিং কমাতে মাদারবোর্ড ডিজাইনের উপর ভিত্তি করে কাস্টমাইজযোগ্য তারের দৈর্ঘ্য এবং সংযোগকারীর বৈশিষ্ট্য।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যান্টেনা সংগ্রহ এবং নির্বাচন নির্দেশিকা

1. শুধুমাত্র মুক্ত-স্থানের পরামিতিগুলির উপর নির্ভর না করে, শরীরে পরিধান করা সম্পূর্ণ ডিভাইসগুলি থেকে বাস্তব-বিশ্বের পরিমাপের ডেটাতে ফোকাস করুন৷ সাধারণ প্রস্তুতকারকের ডেটাশিটগুলি খালি বোর্ডগুলিতে নেওয়া পরিমাপ সরবরাহ করে; একবার ডিভাইস হাউজিং এ ইনস্টল করা এবং পরার কার্যক্ষমতা উল্লেখযোগ্যভাবে হ্রাস পায়। কেনার সময়, সর্বদা সম্পূর্ণ-সিস্টেম VNA/OTA পরীক্ষার রিপোর্টের অনুরোধ করুন এবং শুধুমাত্র তাত্ত্বিক বৈশিষ্ট্যের উপর নির্ভর করবেন না।

2. একক-সৈনিক আইন প্রয়োগকারী সরঞ্জামগুলিতে ব্যাপক উত্পাদন করার অভিজ্ঞতা সহ একটি উত্স কারখানা নির্বাচনকে অগ্রাধিকার দিন। একক-সৈনিক ডিভাইসগুলির চ্যালেঞ্জগুলি ধাতব হাউজিং এবং ব্যাটারির হস্তক্ষেপ, মানবদেহের পরিধান এবং কঠোর পরিবেশের সাথে মোকাবিলা করার মধ্যে রয়েছে। পূর্বের প্রকল্পের অভিজ্ঞতা সহ কারখানাগুলি প্রাথমিক কাঠামোগত এবং PCB সুপারিশ প্রদান করতে পারে, ছাঁচ পরিবর্তন এবং পুনরায় কাজের প্রয়োজনীয়তা হ্রাস করে।

3. দেশীয় এবং আন্তর্জাতিক ফ্রিকোয়েন্সি ব্যান্ডের মধ্যে পার্থক্য করুন এবং নির্ভরযোগ্যতা পরীক্ষার মানগুলি স্পষ্টভাবে সংজ্ঞায়িত করুন। ঘরোয়া প্রকল্পের জন্য, LTE B1/B3/B5/B8/B20 এবং 5G N41/N78/N79 নিশ্চিত করুন; রপ্তানি প্রকল্পের জন্য, সংশ্লিষ্ট বিদেশী ফ্রিকোয়েন্সি ব্যান্ড নিশ্চিত করুন। ড্রপ, লবণ স্প্রে, এবং উচ্চ/নিম্ন তাপমাত্রার নমুনা পরীক্ষা সম্পন্ন করা প্রয়োজন। ভোক্তা-গ্রেড অ্যান্টেনা পুলিশ ক্ষেত্রের অপারেশনের প্রয়োজনীয়তা পূরণ করতে পারে না।

4. আরএফ প্রযুক্তিগত পরিষেবাগুলিকে মূল্য দিন এবং নিছক দামের তুলনা এড়িয়ে চলুন। প্রকল্প উন্নয়ন প্রায়ই হস্তক্ষেপ সম্মুখীন, ফ্রিকোয়েন্সি বিচ্যুতি, এবং অবনতি পরিধান কর্মক্ষমতা. মধ্যস্থতাকারীদের আরএফ প্রযুক্তিগত ক্ষমতার অভাব; প্রস্তুতকারকদের অগ্রাধিকার দিন যারা লেআউট সুপারিশ প্রদান করতে পারে এবং সম্পূর্ণ সিস্টেম ব্যর্থতার সমস্যা সমাধানে সহায়তা করতে পারে।

কেন Shenzhen Qianmu কমিউনিকেশন নির্বাচন করুন

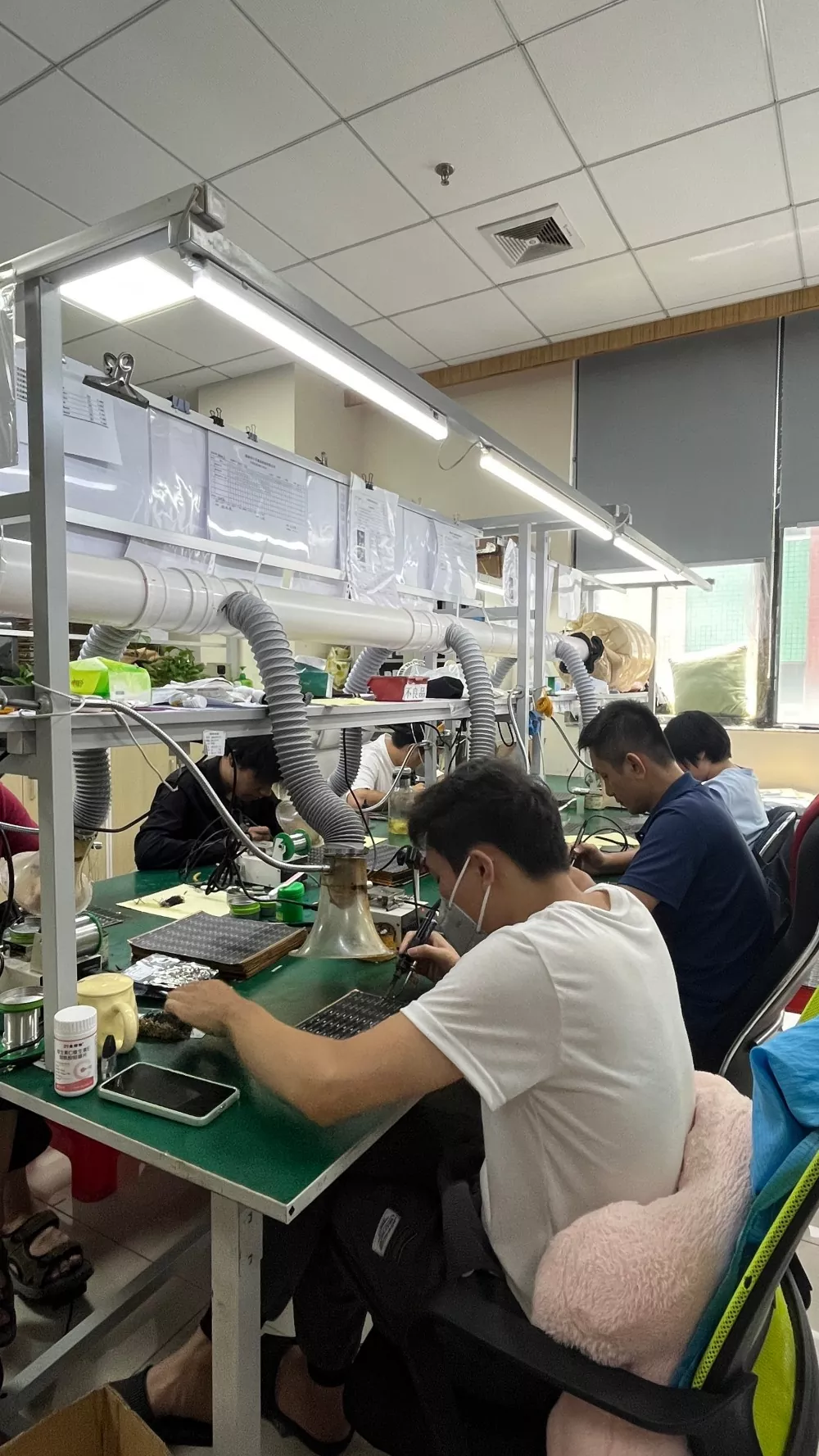

1. কোনো মধ্যস্থতাকারী মার্কআপ ছাড়াই উৎস কারখানা থেকে সরাসরি সরবরাহ। ইন-হাউস প্রোডাকশন লাইন এফপিসি কাটা, শক্তিবৃদ্ধি, আঠালো ব্যাকিং এবং সম্পূর্ণ বৈদ্যুতিক পরিদর্শন পরিচালনা করে। বাল্ক অর্ডারের জন্য প্রতিযোগিতামূলক মূল্য, দীর্ঘমেয়াদী ফ্রেমওয়ার্ক সরবরাহ সমর্থিত, পুলিশ প্রকিউরমেন্ট বিডিং প্রকল্পের জন্য উপযুক্ত।

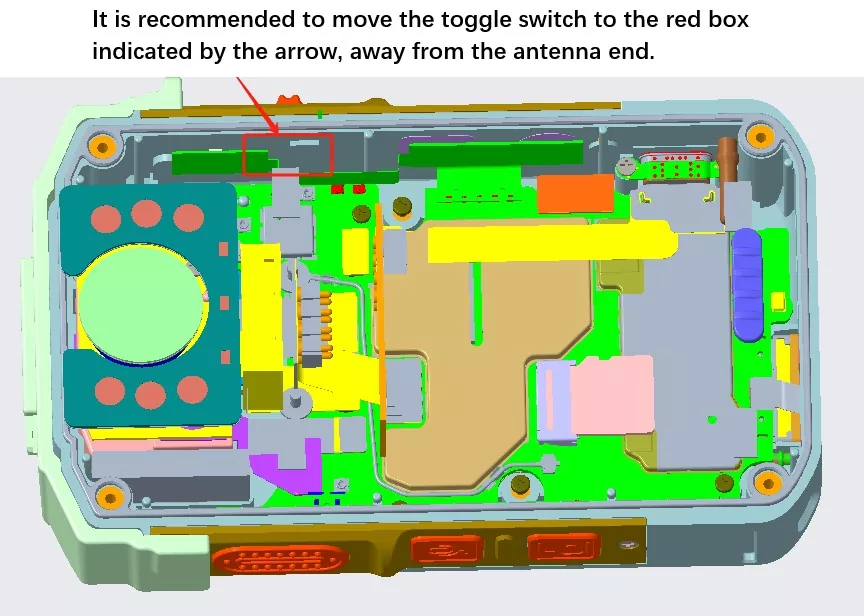

2. স্বতন্ত্র সৈনিক সরঞ্জামে বিশেষীকরণ, আমরা প্রাথমিক পর্যায়ের গবেষণা ও উন্নয়নের সাথে গভীরভাবে জড়িত রয়েছি এবং বিভিন্ন দেহ-জীর্ণ ক্যামেরা এবং একক-সৈনিক টার্মিনালের ব্যাপক উত্পাদন এবং স্থাপনায় ব্যাপক অভিজ্ঞতার অধিকারী। নতুন প্রকল্পের জন্য, আমরা 3D ডিজাইন পেতে পারি, অ্যান্টেনা লেআউট এবং ক্লিয়ারেন্স সীমাবদ্ধতা সমাধান দিতে পারি, ডিজাইনের ত্রুটিগুলি এড়াতে পারি এবং ছাঁচ পরিবর্তনের খরচ কমাতে পারি।

3. নমনীয় OEM/ODM কাস্টমাইজেশন অনিয়মিত FPC কাটা, ফিডার দৈর্ঘ্য, সংযোগকারীর স্পেসিফিকেশন, এবং ফ্রিকোয়েন্সি ব্যান্ড ফাইন-টিউনিং সমর্থন করে; 35 কার্যদিবসের মধ্যে আদর্শ নমুনা বিতরণ।

4. সম্পূর্ণ বিদেশী বাণিজ্য সমর্থন ক্ষমতা [চিত্র স্থানধারক: সার্টিফিকেশন নথির সংগ্রহ (CE, FCC, RoHS, ISO)] কোম্পানির স্বাধীন আমদানি ও রপ্তানি অধিকার রয়েছে এবং যোগ্যতার সম্পূর্ণ সেট রয়েছে। আমরা ইংরেজি প্রযুক্তিগত বৈশিষ্ট্য এবং পরীক্ষার রিপোর্ট প্রদান করতে পারি, FOB শেনজেন বাণিজ্য শর্তাবলী সমর্থন করতে পারি এবং বিদেশী নিরাপত্তা সমাধান প্রদানকারী এবং ক্রেতাদের সাথে সংযোগ করতে পারি।

5. এন্ড-টু-এন্ড প্রযুক্তিগত বিক্রয়োত্তর সমর্থন: পুরো ডিভাইসে 4G/5G সিগন্যাল অসঙ্গতির ক্ষেত্রে, RF ইঞ্জিনিয়াররা অ্যান্টেনার সমস্যার জন্য সমস্যাটিকে তাড়াহুড়ো করে দায়ী না করে মূল কারণ (অ্যান্টেনা, কাঠামো বা মডিউল) সনাক্ত করতে সহায়তা করবে। ক্রমাগত প্রযুক্তিগত সহযোগিতা নমুনা পরীক্ষা, পাইলট উত্পাদন, এবং ব্যাপক উত্পাদন পর্যায়ে প্রদান করা হয়।

FAQ

প্রশ্ন 1: বডি ওয়ার্ন ক্যামেরা 4G/5G অ্যান্টেনা কি Wi-Fi মডিউলের সাথে শেয়ার করা যেতে পারে?

উত্তর: এই অ্যান্টেনাটি 4G LTE/5G Sub6G সেলুলার ব্যান্ডের জন্য ডিজাইন করা হয়েছে। যদি Wi-Fi কার্যকারিতা প্রয়োজন হয়, তাহলে একটি পৃথক Wi-Fi অ্যান্টেনা কনফিগার করার পরামর্শ দেওয়া হয়, কারণ একই অ্যান্টেনা ভাগ করা হস্তক্ষেপের কারণ হতে পারে এবং সেলুলার যোগাযোগের কার্যকারিতা হ্রাস করতে পারে৷

প্রশ্ন 2: শরীরের জীর্ণ ক্যামেরায় একটি অনিয়মিত অভ্যন্তরীণ গহ্বর রয়েছে; অ্যান্টেনা কি এই ধরনের আকারের জন্য কাস্টম কাটিং সমর্থন করে?

উত্তর: কাস্টম কাটিং সমর্থন করে। ক্লায়েন্ট কেসিংয়ের 3D অঙ্কন সরবরাহ করে, এবং আমরা একটি আকৃতির নকশা প্রস্তাব করার জন্য উপলব্ধ স্থান মূল্যায়ন করি, সম্পূর্ণ প্রোটোটাইপিং করি এবং সম্পূর্ণ ডিভাইসে বাস্তব-বিশ্বের পরীক্ষা পরিচালনা করি।

Q3: আঠালো ব্যাকিং ব্যবহার করার পাশাপাশি FPC অ্যান্টেনা সুরক্ষিত করার অন্য কোন উপায় আছে কি?

উত্তর: কমপ্যাক্ট হাউজিং সহ বডি-ওয়ার্ন ক্যামেরাগুলির ব্যাপক উত্পাদনের জন্য, শিল্প আঠালো বন্ধন হল মূলধারার পদ্ধতি। ZIF সংযোগকারীগুলি উল্লেখযোগ্য স্থান দখল করে এবং খুব কমই ব্যবহৃত হয়; অ্যান্টেনা কন্ডাকটর এলাকায় স্ক্রু ক্ল্যাম্পিং কঠোরভাবে নিষিদ্ধ, কারণ এটি অ্যান্টেনার ক্ষতি করতে পারে এবং প্রভাব ফেললে ব্যর্থতা হতে পারে।

প্রশ্ন 4: অ্যান্টেনার মানের সমস্যাগুলির কারণে কি সবসময় শরীরের জীর্ণ ক্যামেরায় দুর্বল 4G/5G সংকেত থাকে?

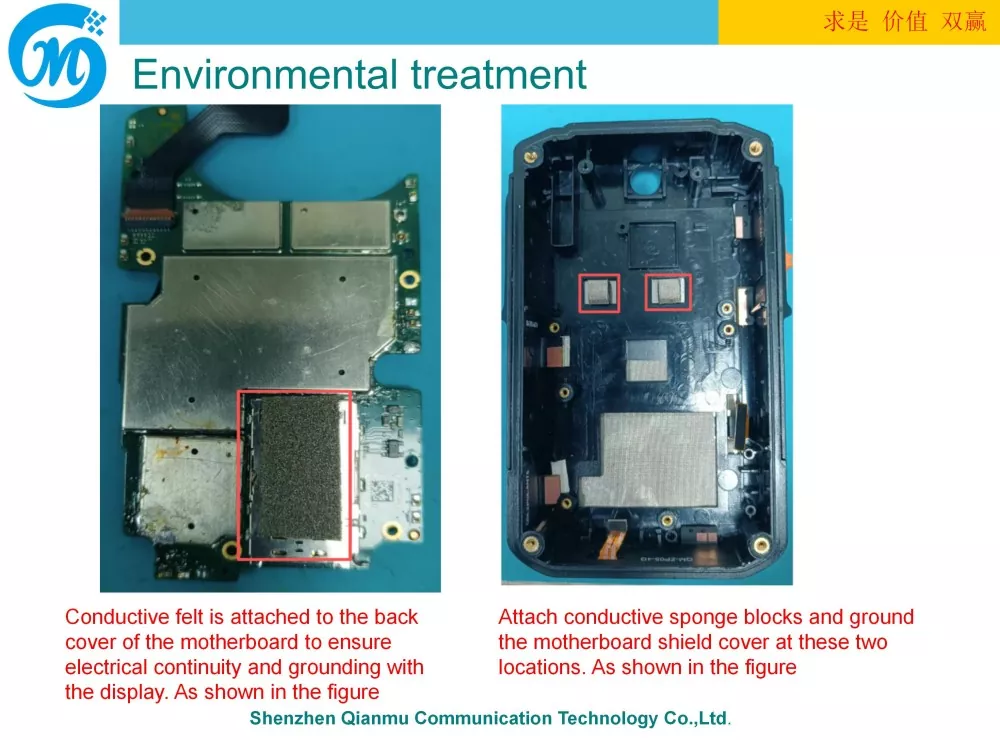

উত্তরঃ অগত্যা নয়। বেশিরভাগ সিগন্যালের সমস্যাগুলি অপর্যাপ্ত ক্লিয়ারেন্স, অ্যান্টেনাগুলি ধাতব হস্তক্ষেপের উত্সের কাছাকাছি, আলগা সংযোগকারী বা মানব দেহের অনুকরণের অভাব থেকে উদ্ভূত হয়। প্রকৌশলীরা সমস্যার মূল কারণ নির্ভুলভাবে সনাক্ত করতে অপারেটিং অবস্থার পুনরুত্পাদন করতে পারেন।

প্রশ্ন 5: কারখানার অডিট কি সমর্থিত? যোগ্যতা নথি তৃতীয় পক্ষ প্রদান করা যেতে পারে?

উত্তর: অ্যাপয়েন্টমেন্টের সময় অন-সাইট কারখানার অডিট সমর্থিত। ISO, RoHS, CE, FCC, এবং ব্যাচ টেস্টিং রিপোর্টের ইলেকট্রনিক সংস্করণ পাওয়া যায়; পুলিশ ক্রয় বিডিংয়ের জন্য, স্ট্যাম্পড পেপার কপি প্রদান করা যেতে পারে।
