এফপিসি বনাম পিসিবি অ্যান্টেনা: কমপ্যাক্ট ইলেকট্রনিক ডিভাইসের জন্য মূল পার্থক্য

একটি কমপ্যাক্ট ইলেকট্রনিক ডিভাইসের জন্য একটি অ্যান্টেনা বেছে নেওয়ার জন্য উপলব্ধ স্থানের সাথে মানানসই একটি উপাদান খুঁজে পাওয়ার চেয়ে আরও বেশি কিছু জড়িত। অ্যান্টেনাকে অবশ্যই ডিভাইসের PCB লেআউট, ঘের, অপারেটিং ফ্রিকোয়েন্সি এবং পার্শ্ববর্তী উপাদানগুলির সাথে কাজ করতে হবে।

FPC অ্যান্টেনা এবং PCB অ্যান্টেনা এমবেডেড বেতার ডিজাইনের জন্য দুটি বিকল্প। উভয়ই কমপ্যাক্ট ইলেক্ট্রনিক্সে ব্যবহার করা যেতে পারে, তবে তারা নির্মাণ, ইনস্টলেশনের প্রয়োজনীয়তা এবং কীভাবে তারা উত্পাদন প্রক্রিয়াতে ফিট করে তার মধ্যে পার্থক্য রয়েছে।

IoT ডিভাইস, ট্যাবলেট, পরিধানযোগ্য ইলেকট্রনিক্স এবং ওয়্যারলেস টার্মিনাল বিকাশকারী প্রকৌশলীদের জন্য, এই পার্থক্যগুলি প্রাথমিকভাবে বোঝা প্রোটোটাইপিংয়ের সময় অপ্রয়োজনীয় ডিজাইন পরিবর্তন এড়াতে সাহায্য করতে পারে।

একটি FPC অ্যান্টেনা কি?

একটি FPC অ্যান্টেনা একটি নমনীয় মুদ্রিত সার্কিট সাবস্ট্রেটে একটি পরিবাহী প্যাটার্ন ব্যবহার করে। এর পাতলা গঠন এটিকে উপযুক্ত সংকীর্ণ স্থানে বা ইলেকট্রনিক ঘেরের ভিতরে নির্দিষ্ট বাঁকা পৃষ্ঠের সাথে ইনস্টল করার অনুমতি দেয়।

এটি উপযোগী হতে পারে যখন প্রধান PCB অ্যান্টেনার জন্য পর্যাপ্ত উপযুক্ত স্থান প্রদান করে না বা যখন ডিভাইস হাউজিং একটি ভিন্ন মাউন্টিং অবস্থানের প্রয়োজন হয়।

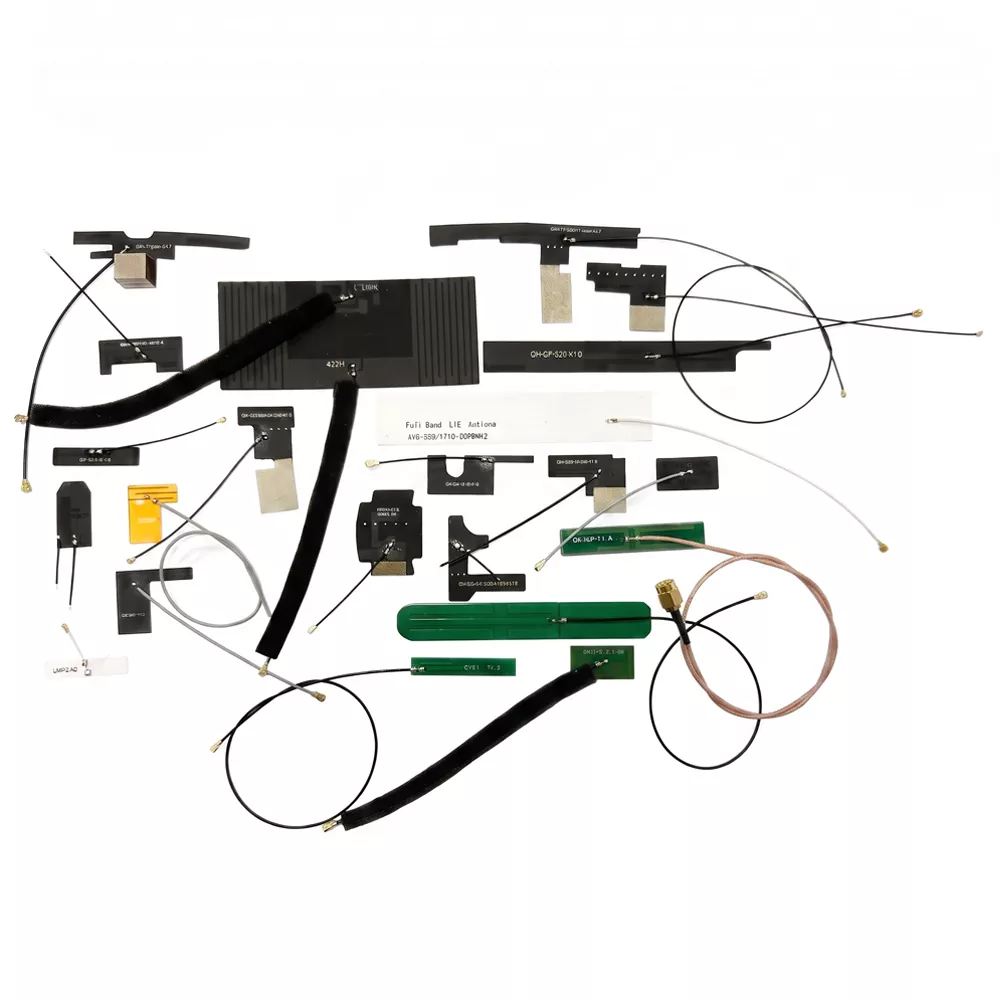

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে পরিধানযোগ্য ইলেকট্রনিক্স, হ্যান্ডহেল্ড টার্মিনাল, বহনযোগ্য ডিভাইস এবং কমপ্যাক্ট আইওটি সরঞ্জাম অন্তর্ভুক্ত রয়েছে। দFPC অ্যান্টেনা পরিসীমাQianmu থেকে বিভিন্ন ওয়্যারলেস অ্যাপ্লিকেশনের জন্য অন্তর্নির্মিত অ্যান্টেনা সমাধানগুলিকে কভার করে, ডিভাইসের প্রয়োজনীয়তা অনুসারে নির্বাচিত বৈশিষ্ট্য সহ।

একটি এফপিসি অ্যান্টেনা মূল্যায়ন করার সময়, প্রকৌশলীদের তার মাত্রা, অপারেটিং ফ্রিকোয়েন্সি, কেবল এবং সংযোগকারীর বিকল্পগুলি, মাউন্ট করার পদ্ধতি এবং কাছাকাছি ধাতব উপাদানগুলি থেকে ক্লিয়ারেন্স পরীক্ষা করা উচিত।

একটি PCB অ্যান্টেনা কি?

একটি PCB অ্যান্টেনা একটি মুদ্রিত সার্কিট বোর্ডে একটি পরিবাহী প্যাটার্ন দ্বারা গঠিত হয়। ডিজাইনের উপর নির্ভর করে, এটি প্রধান PCB-তে একত্রিত হতে পারে বা একটি ডেডিকেটেড বোর্ডে স্থাপন করা যেতে পারে।

সার্কিট বোর্ডে বিকিরণকারী উপাদান এবং এর প্রয়োজনীয় ছাড়পত্রের জন্য পর্যাপ্ত স্থান থাকলে এই পদ্ধতিটি একটি পৃথক অ্যান্টেনা উপাদানের প্রয়োজনীয়তা হ্রাস করতে পারে। এটি প্রায়শই ওয়্যারলেস মডিউল, আইওটি কন্ট্রোলার, স্মার্ট হোম সরঞ্জাম এবং তুলনামূলকভাবে স্থিতিশীল বোর্ড লেআউট সহ অন্যান্য পণ্যগুলির জন্য বিবেচনা করা হয়।

যাইহোক, একটি PCB অ্যান্টেনা স্বয়ংক্রিয়ভাবে কম খরচে বা ভাল-পারফর্মিং বিকল্প নয়। এর ফলাফলগুলি অ্যান্টেনার জ্যামিতি, স্থল সমতল, বোর্ডের উপকরণ, কাছাকাছি উপাদান এবং চূড়ান্ত ঘেরের উপর নির্ভর করে।

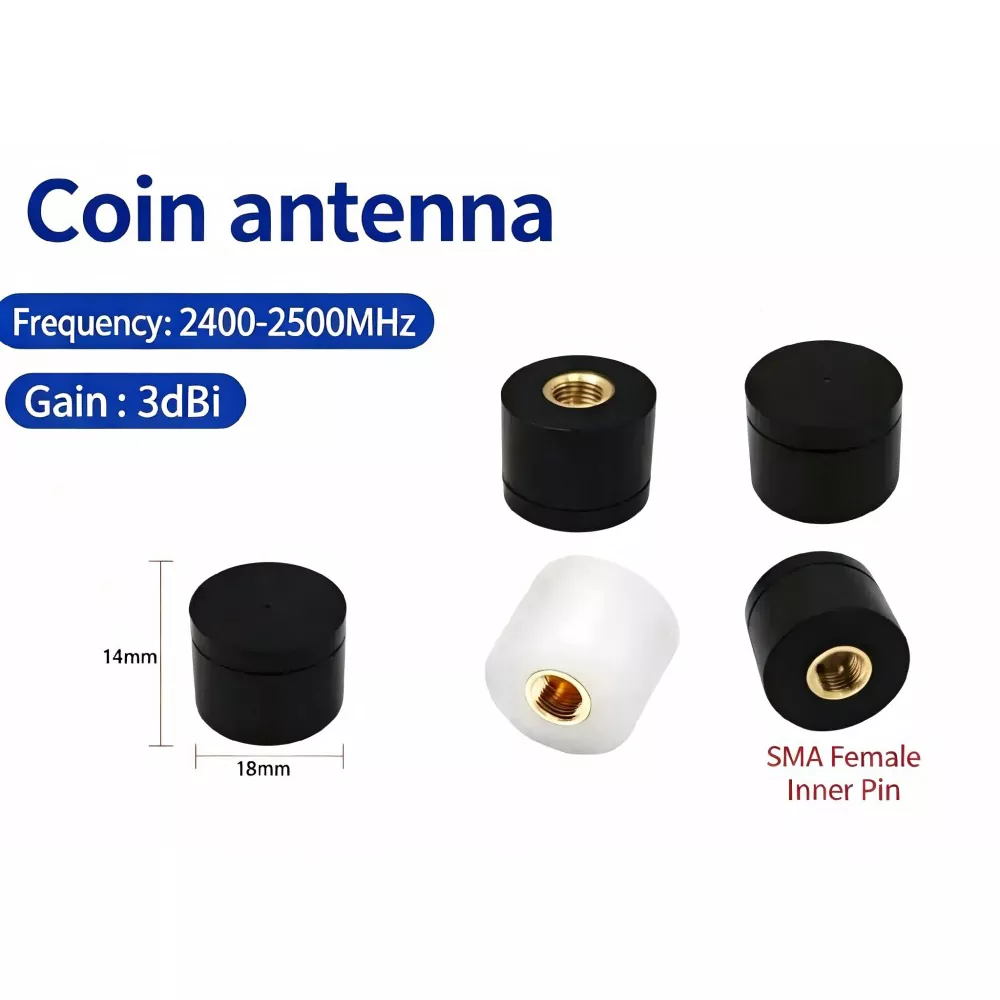

কিয়ানমু'সঅন্তর্নির্মিত অ্যান্টেনা সমাধানবিভিন্ন ডিভাইস স্ট্রাকচারের জন্য FPC-ভিত্তিক এবং PCB-সংহত পদ্ধতির উভয়ই অন্তর্ভুক্ত।

এফপিসি অ্যান্টেনা বনাম পিসিবি অ্যান্টেনা: মূল পার্থক্য

ব্যবহারিক পার্থক্য হল কিভাবে প্রতিটি অ্যান্টেনা পণ্যের সাথে ফিট করে। একটি এফপিসি অ্যান্টেনা স্থাপনের ক্ষেত্রে আরও স্বাধীনতা প্রদান করে, যখন একটি পিসিবি অ্যান্টেনা একীকরণকে সহজ করতে পারে যখন সার্কিট বোর্ডটি তার চারপাশে ডিজাইন করা হয়েছে।

কোন প্রকারই উদ্দিষ্ট ডিভাইসে পরীক্ষা না করে ভালো বেতার কর্মক্ষমতা নিশ্চিত করে না।

1. ইনস্টলেশন স্পেস এবং মেকানিক্যাল ডিজাইন

উপলব্ধ স্থান প্রায়ই মূল্যায়ন প্রথম ফ্যাক্টর হয়.

একটি FPC অ্যান্টেনা একটি ঘের প্রাচীর বরাবর বা একটি সংকীর্ণ অভ্যন্তরীণ এলাকার মধ্যে স্থাপন করা যেতে পারে, যদি অ্যান্টেনার বাঁক সীমা, মাউন্ট অবস্থা এবং বৈদ্যুতিক প্রয়োজনীয়তাগুলিকে সম্মান করা হয়। এটি এমন ডিভাইসগুলিতে উপযোগী হতে পারে যেখানে ব্যাটারি, ডিসপ্লে এবং মেইনবোর্ড উপলব্ধ স্থানের বেশির ভাগ দখল করে।

একটি PCB অ্যান্টেনার সার্কিট বোর্ডে একটি উপযুক্ত এলাকা প্রয়োজন। এটির লেআউটটি অবশ্যই বিকিরণকারী উপাদান, স্থল সমতল এবং অন্যান্য উপাদানগুলির ক্লিয়ারেন্সের জন্য দায়ী।

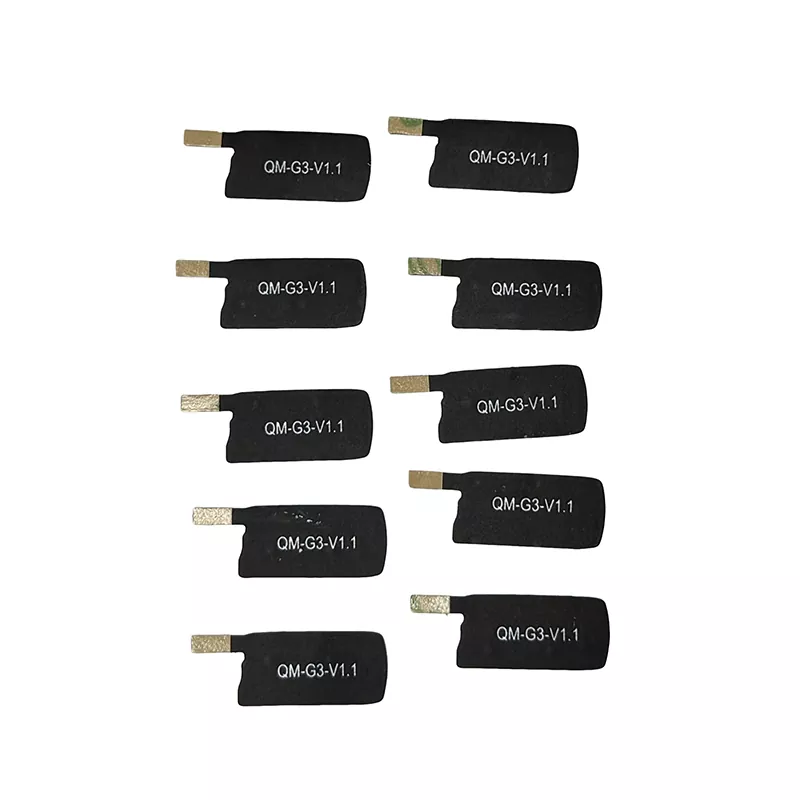

উদাহরণস্বরূপ, একটি শক্তভাবে প্যাক করা অভ্যন্তরীণ লেআউট সহ একটি ট্যাবলেট একটি নমনীয় অ্যান্টেনা মূল্যায়ন করে উপকৃত হতে পারে যা জনাকীর্ণ এলাকা থেকে দূরে অবস্থান করা যেতে পারে। কিয়ানমু'সঅতি-পাতলা FPC ট্যাবলেট অ্যান্টেনাএই ধরনের ইন্টিগ্রেশন মূল্যায়ন করার সময় পর্যালোচনা করার জন্য একটি প্রাসঙ্গিক পণ্য।

চূড়ান্ত পছন্দটি শুধুমাত্র অ্যান্টেনার মাত্রার পরিবর্তে সম্পূর্ণ যান্ত্রিক নকশার উপর ভিত্তি করে হওয়া উচিত।

2. আরএফ কর্মক্ষমতা এবং সংকেত স্থায়িত্ব

একটি নমনীয় অ্যান্টেনা স্বয়ংক্রিয়ভাবে শক্তিশালী অভ্যর্থনা প্রদান করে না এবং একটি PCB-ইন্টিগ্রেটেড অ্যান্টেনা অগত্যা আরও স্থিতিশীল নয়।

কর্মক্ষমতা অপারেটিং ফ্রিকোয়েন্সি, অ্যান্টেনা জ্যামিতি, প্রতিবন্ধকতা ম্যাচিং, গ্রাউন্ড রেফারেন্স, ঘেরের উপকরণ এবং পার্শ্ববর্তী উপাদানগুলির উপর নির্ভর করে। ব্যাটারি, ধাতব বন্ধনী, ডিসপ্লে এবং তারগুলি সবই ইনস্টল করা অ্যান্টেনাকে প্রভাবিত করতে পারে।

একটি অ্যান্টেনা নির্বাচন করার আগে, ইঞ্জিনিয়ারদের নিম্নলিখিত পরামিতিগুলি নিশ্চিত করা উচিত:

• অপারেটিং ফ্রিকোয়েন্সি এবং প্রয়োজনীয় ব্যান্ডউইথ

• প্রতিবন্ধকতা এবং VSWR

• লাভ এবং বিকিরণ প্যাটার্ন

• গ্রাউন্ড প্লেন এবং অ্যান্টেনা ছাড়পত্র

• সংযোগকারী এবং ফিড তারের প্রয়োজনীয়তা

• সমাপ্ত ঘের মধ্যে কর্মক্ষমতা

কমপ্যাক্ট ওয়্যারলেস ডিভাইসের জন্য, প্রকৃত ইনস্টলেশন অবস্থানে অ্যান্টেনা পরীক্ষা করা বিশেষভাবে গুরুত্বপূর্ণ। একটি স্বতন্ত্র অ্যান্টেনা থেকে প্রাপ্ত ফলাফলগুলি চূড়ান্ত পণ্যে অ্যান্টেনা একত্রিত হওয়ার পরে এর কার্যকারিতা উপস্থাপন করতে পারে না।

3. উত্পাদন খরচ এবং সমাবেশ

মোট খরচ সম্পূর্ণ ডিভাইস ডিজাইনের উপর নির্ভর করে, শুধু অ্যান্টেনার দাম নয়।

একটি PCB অ্যান্টেনা বিদ্যমান বোর্ড বিন্যাসের সাথে মানানসই হলে পৃথক উপাদান এবং সমাবেশের ধাপগুলি হ্রাস করতে পারে। যাইহোক, যদি ডিজাইনের জন্য PCB মাত্রা, রাউটিং বা কম্পোনেন্ট প্লেসমেন্টে পরিবর্তনের প্রয়োজন হয়, তাহলে সেই পরিবর্তনগুলি উন্নয়ন কাজকে বাড়িয়ে দিতে পারে।

একটি FPC অ্যান্টেনা একটি পৃথক উপাদান এবং অতিরিক্ত ফিক্সিং উপকরণ, একটি কেবল বা একটি সংযোগকারীর প্রয়োজন হতে পারে। তা সত্ত্বেও এটি আরও বাস্তব হতে পারে যখন এটি একটি বড় PCB বা ঘেরের পুনঃডিজাইন এড়িয়ে যায়।

OEM প্রকল্পের জন্য, নিম্নলিখিত খরচ তুলনা করুন:

• অ্যান্টেনা তৈরি

• PCB এবং ঘের পরিবর্তন

• তারের, সংযোগকারী, এবং মাউন্ট উপকরণ

• সমাবেশ এবং পরিদর্শন

• প্রোটোটাইপ টেস্টিং এবং আরএফ টিউনিং

• উত্পাদনের পরিমাণ এবং প্রত্যাশিত চাহিদা

একই প্রযুক্তিগত প্রয়োজনীয়তার উপর ভিত্তি করে উদ্ধৃতি অনুরোধ করা দুটি প্রযুক্তিকে তাদের মৌলিক উপাদানের মূল্য দ্বারা বিচার করার চেয়ে আরও কার্যকর তুলনা প্রদান করে।

4. কোন অ্যান্টেনা আপনার অ্যাপ্লিকেশনের জন্য উপযুক্ত?

উপযুক্ত নকশা ডিভাইসের শারীরিক গঠন এবং বেতার প্রয়োজনীয়তার উপর নির্ভর করে।

পরিধানযোগ্য এবং বহনযোগ্য ডিভাইস:একটি FPC অ্যান্টেনা মূল্যায়নের মূল্য হতে পারে যখন ঘেরটি বাঁকা হয় বা অভ্যন্তরীণ লেআউট একটি অনমনীয় অ্যান্টেনা কাঠামোর জন্য সীমিত স্থান ছেড়ে দেয়।

স্মার্ট হোম এবং আইওটি পণ্য:উভয় বিকল্প উপযুক্ত হতে পারে। সিদ্ধান্ত ওয়্যারলেস স্ট্যান্ডার্ড, বোর্ড লেআউট, ঘের এবং সমাবেশ প্রক্রিয়ার উপর নির্ভর করে।

শিল্প বেতার সরঞ্জাম:একটি PCB অ্যান্টেনা ভাল কাজ করতে পারে যখন বোর্ড লেআউট স্থির করা হয় এবং পর্যাপ্ত ছাড়পত্র পাওয়া যায়। একটি FPC অ্যান্টেনা উপযোগী হতে পারে যখন মাউন্ট করার স্থান সীমাবদ্ধ থাকে।

ট্যাবলেট এবং হ্যান্ডহেল্ড টার্মিনাল:একটি নমনীয় অ্যান্টেনা অতিরিক্ত অবস্থানের বিকল্প প্রদান করতে পারে, বিশেষ করে যখন অভ্যন্তরীণ কাঠামো ভিড় হয়। চূড়ান্ত পছন্দ এখনও RF বৈধতা প্রয়োজন.

কিয়ানমু'সপণ্য পরিসীমাবিভিন্ন বেতার অ্যাপ্লিকেশনের জন্য অভ্যন্তরীণ এবং বাহ্যিক অ্যান্টেনা বিভাগ অন্তর্ভুক্ত করে। ডিভাইস আঁকার পাশাপাশি উপলব্ধ পণ্য কাঠামো পর্যালোচনা করা উপযুক্ত বিকল্পগুলিকে সংকুচিত করতে সাহায্য করতে পারে।

5. একটি কাস্টম অ্যান্টেনার জন্য কি তথ্য প্রয়োজন?

একটি উদ্ধৃতি বা প্রোটোটাইপের অনুরোধ করার আগে, উদ্দিষ্ট আবেদনের মূল বিবরণ প্রস্তুত করুন:

1. ফ্রিকোয়েন্সি ব্যান্ড:প্রয়োজনীয় অপারেটিং ফ্রিকোয়েন্সি এবং বেতার মান উল্লেখ করুন।

2. উপলব্ধ মাত্রা:সর্বাধিক অ্যান্টেনা আকার এবং উপলব্ধ ইনস্টলেশন এলাকা প্রদান.

3. ডিভাইস গঠন:PCB অঙ্কন, ঘেরের মাত্রা এবং কাছাকাছি ধাতব উপাদান বা ব্যাটারির অবস্থান শেয়ার করুন।

4. আরএফ প্রয়োজনীয়তা:লক্ষ্য প্রতিবন্ধকতা, ব্যান্ডউইথ, VSWR, লাভ, এবং অন্যান্য প্রযোজ্য কর্মক্ষমতা মানদণ্ড সনাক্ত করুন।

5. সংযোগ পদ্ধতি:ডিজাইনের জন্য সরাসরি PCB সংযোগ, সমাক্ষ তার, IPEX সংযোগকারী, বা অন্য ইন্টারফেসের প্রয়োজন কিনা তা নিশ্চিত করুন।

6. পরীক্ষার প্রয়োজনীয়তা:কোনো প্রয়োজনীয় RF পরিমাপ বা পণ্য-স্তরের বৈধতা নির্দিষ্ট করুন।

7. উত্পাদন পরিকল্পনা:প্রোটোটাইপ পরিমাণ, প্রত্যাশিত অর্ডার ভলিউম এবং উন্নয়ন সময়সূচী প্রদান করুন।

এই বিবরণগুলি একটি FPC অ্যান্টেনা, PCB অ্যান্টেনা, বা অন্য একটি অন্তর্নির্মিত অ্যান্টেনা কাঠামো প্রকল্পের জন্য উপযুক্ত কিনা তা নির্ধারণ করতে সহায়তা করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি FPC অ্যান্টেনা একটি PCB অ্যান্টেনার চেয়ে ভাল?

প্রতিটি আবেদনে নয়। এফপিসি অ্যান্টেনাগুলি ফিজিক্যাল প্লেসমেন্টে বৃহত্তর নমনীয়তা প্রদান করে, যখন বোর্ড লেআউট পর্যাপ্ত স্থান প্রদান করে তখন PCB অ্যান্টেনাগুলি ইন্টিগ্রেশনকে সহজ করতে পারে। সঠিক পছন্দ ডিভাইস গঠন এবং RF প্রয়োজনীয়তা উপর নির্ভর করে।

FPC এবং PCB অ্যান্টেনা কি Wi-Fi এবং Bluetooth সমর্থন করতে পারে?

হ্যাঁ। উভয়ই 2.4 GHz পণ্য সহ Wi-Fi এবং ব্লুটুথ অ্যাপ্লিকেশনের জন্য ডিজাইন করা যেতে পারে। সামঞ্জস্য অ্যান্টেনা নকশা, ব্যান্ডউইথ, ম্যাচিং, এবং ইনস্টলেশন অবস্থার উপর নির্ভর করে।

একটি PCB অ্যান্টেনা সবসময় কম খরচ হয়?

না। একটি PCB অ্যান্টেনা পৃথক উপাদান এবং সমাবেশের কাজ কমাতে পারে, কিন্তু PCB পুনরায় নকশা উন্নয়ন খরচ যোগ করতে পারে। একটি FPC অ্যান্টেনা আরও লাভজনক হতে পারে যখন এটি মেইনবোর্ড বা ঘেরে বড় পরিবর্তনগুলি এড়ায়।

একটি অন্তর্নির্মিত অ্যান্টেনার কর্মক্ষমতা কি প্রভাবিত করে?

অপারেটিং ফ্রিকোয়েন্সি, অ্যান্টেনা জ্যামিতি, গ্রাউন্ড প্লেন, ইম্পিডেন্স ম্যাচিং, এনক্লোজার ম্যাটেরিয়ালস এবং আশেপাশের উপাদান সবই পারফরম্যান্সকে প্রভাবিত করতে পারে। সমাপ্ত ডিভাইসে পরীক্ষা অপরিহার্য।

Qianmu একটি কাস্টমাইজড FPC অ্যান্টেনা প্রদান করতে পারেন?

Qianmu এর FPC অ্যান্টেনা পৃষ্ঠাটি মাত্রা, ফ্রিকোয়েন্সি, সংযোগকারী, কেবল এবং ইনস্টলেশন পদ্ধতি সহ উপলব্ধ কাস্টমাইজেশন বিকল্পগুলি বর্ণনা করে। প্রকল্পের আরএফ এবং যান্ত্রিক প্রয়োজনীয়তার বিরুদ্ধে চূড়ান্ত স্পেসিফিকেশন নিশ্চিত করা উচিত।

FPC এবং PCB অ্যান্টেনার মধ্যে নির্বাচন করা

একটি FPC অ্যান্টেনা এবং একটি PCB অ্যান্টেনার মধ্যে সিদ্ধান্তটি ডিভাইসের বিন্যাস, অপারেটিং ফ্রিকোয়েন্সি এবং প্রয়োজনীয় ওয়্যারলেস কর্মক্ষমতা দিয়ে শুরু হওয়া উচিত। ইনস্টলেশনের নমনীয়তা, সমাবেশের পদক্ষেপ এবং মোট উন্নয়ন খরচ একসাথে মূল্যায়ন করা উচিত।

কমপ্যাক্ট ইলেকট্রনিক পণ্যগুলির জন্য, অ্যান্টেনার অবস্থানটি প্রাথমিকভাবে নিশ্চিত করা এবং এর উদ্দেশ্যযুক্ত ঘেরে নকশাটি পরীক্ষা করা পরবর্তীতে বিকাশের পরে পরিহারযোগ্য পরিবর্তনগুলি হ্রাস করতে পারে।

একটি উপযুক্ত বিকল্প মূল্যায়ন করতে, আপনার ডিভাইসের প্রয়োজনীয়তার পাশাপাশি Qianmu এর FPC অ্যান্টেনা সমাধান এবং অন্যান্য অন্তর্নির্মিত অ্যান্টেনা বিকল্পগুলি পর্যালোচনা করুন৷
