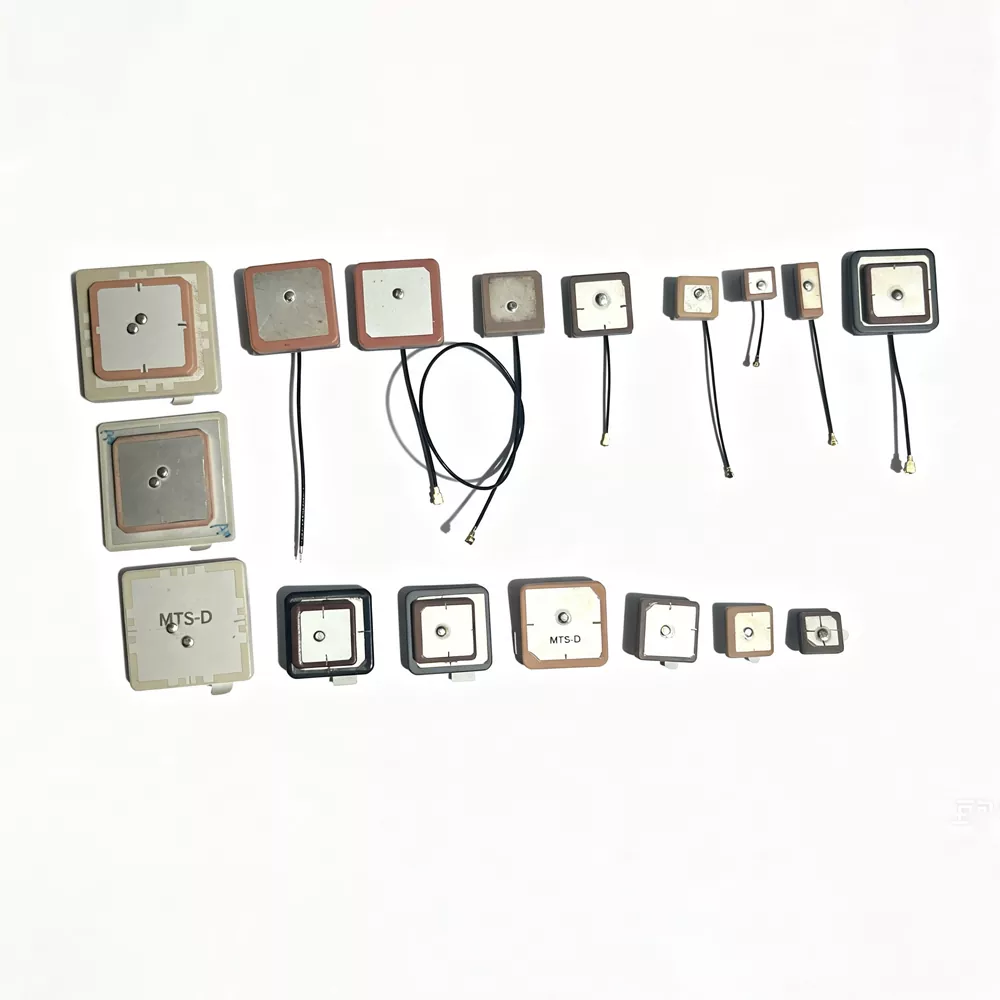

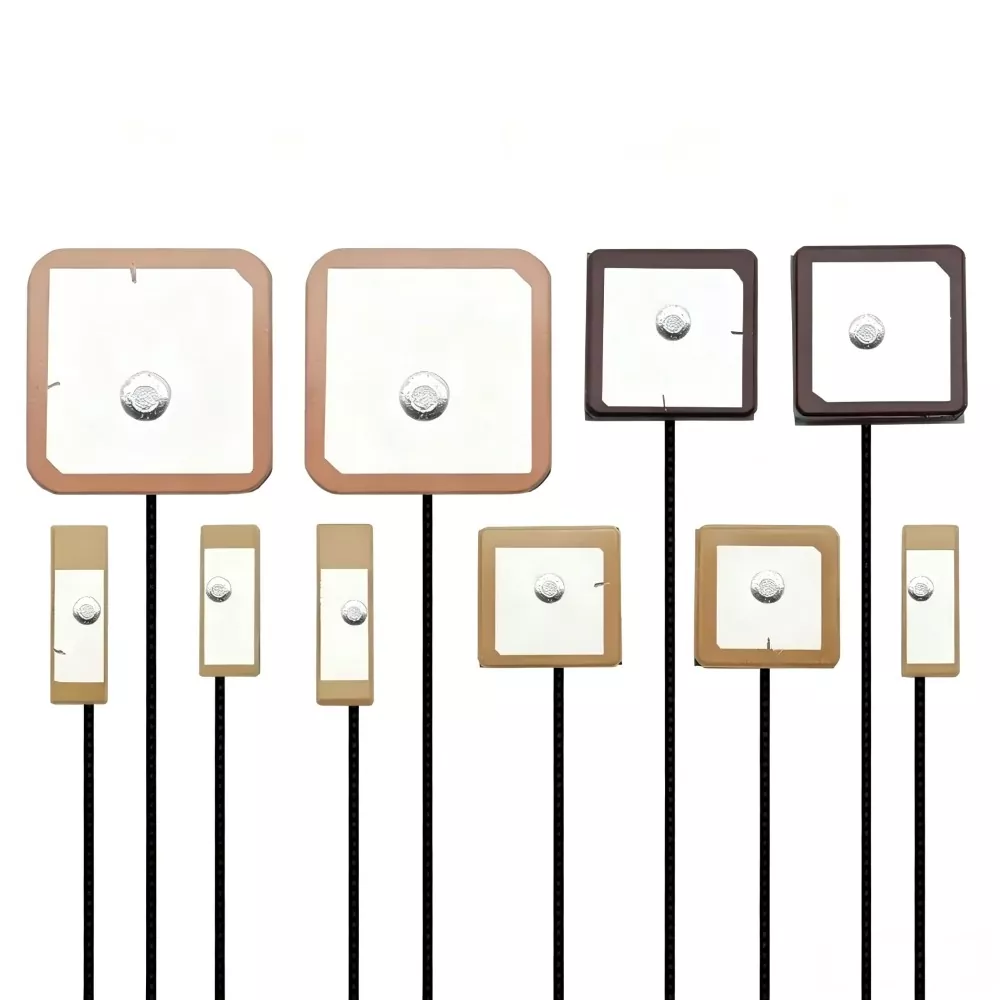

GPS BeiDou অ্যান্টেনা

একটি GPS BeiDou অ্যান্টেনা হল একটি স্যাটেলাইট নেভিগেশন RF উপাদান যা GPS L1 (1575.42 MHz) এবং BeiDou B1 (1561 MHz) সহ L1/B1 ফ্রিকোয়েন্সি সংকেত গ্রহণের জন্য ডিজাইন করা হয়েছে।

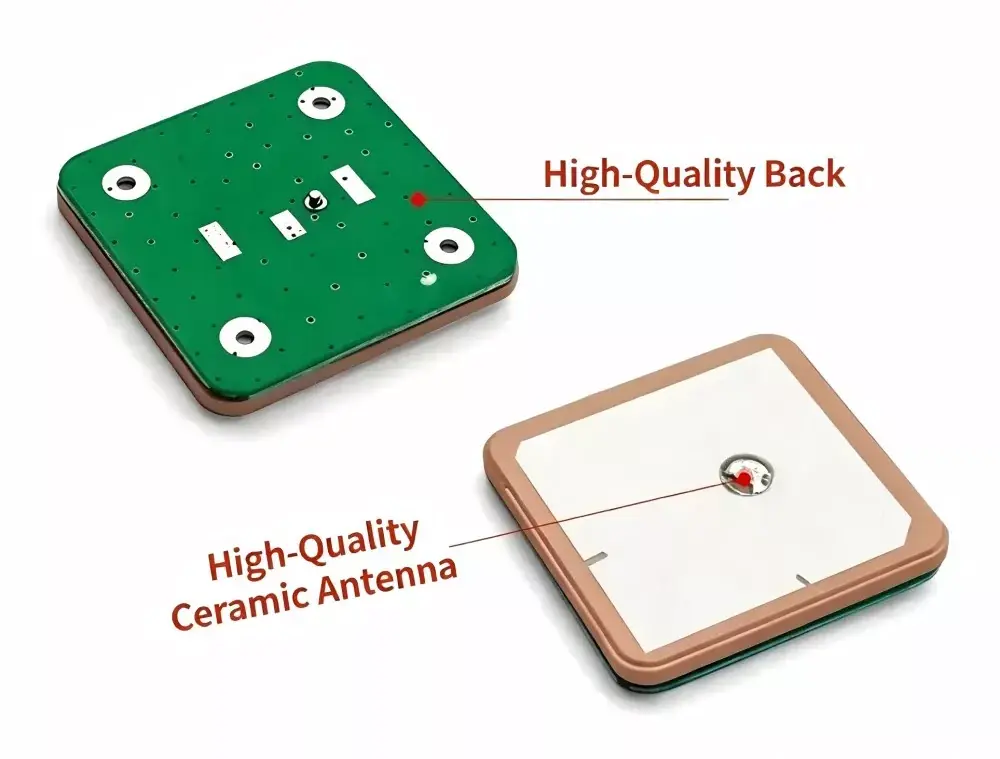

অ্যান্টেনা সাধারণত উচ্চ পারমিটিভিটি উপাদান সহ একটি সিরামিক ডাইলেকট্রিক প্যাচ কাঠামো ব্যবহার করে। ধাতব প্যাচ এবং সিরামিক সাবস্ট্রেটের মধ্যে ইলেক্ট্রোম্যাগনেটিক রেজোন্যান্সের মাধ্যমে সিগন্যাল গ্রহণ করা হয়, দুর্বল স্যাটেলাইট আরএফ সিগন্যালকে GNSS রিসিভার প্রক্রিয়াকরণের জন্য কম-আওয়াজ বৈদ্যুতিক সংকেতে রূপান্তরিত করে।

ডান-হ্যান্ড সার্কুলার পোলারাইজেশন (RHCP) ব্যবহার করা হয় স্যাটেলাইট ট্রান্সমিশন বৈশিষ্ট্যের সাথে মেলানোর জন্য, যা গতিশীল অভ্যর্থনা পরিবেশে মেরুকরণের অমিলের ক্ষতি হ্রাস করে।

সামঞ্জস্যপূর্ণ ডিভাইস

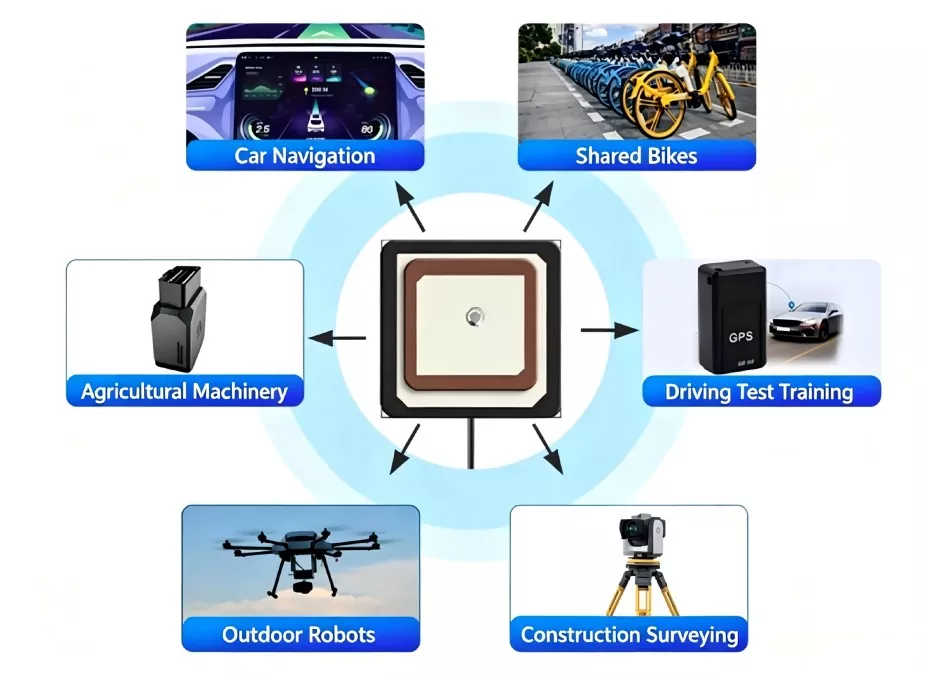

উত্স কারখানা হিসাবে, আমরা GPS BeiDou অ্যান্টেনা উত্পাদন করি। এটি ব্যতিক্রমী সামঞ্জস্যের গর্ব করে এবং নিম্নলিখিত ডিভাইসগুলিতে ব্যাপকভাবে ব্যবহৃত হয়:

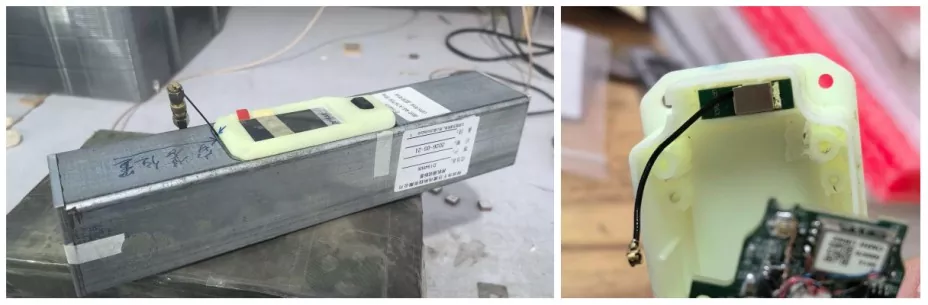

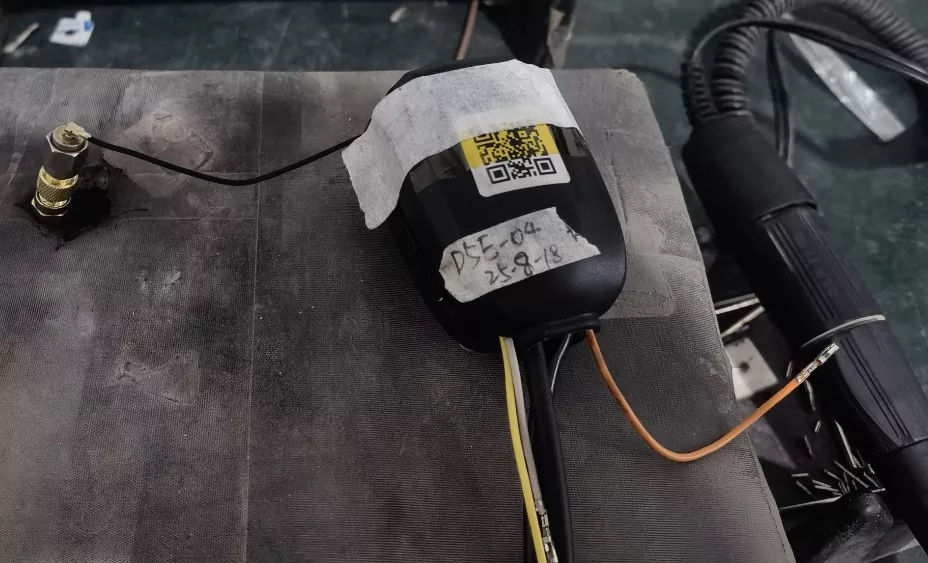

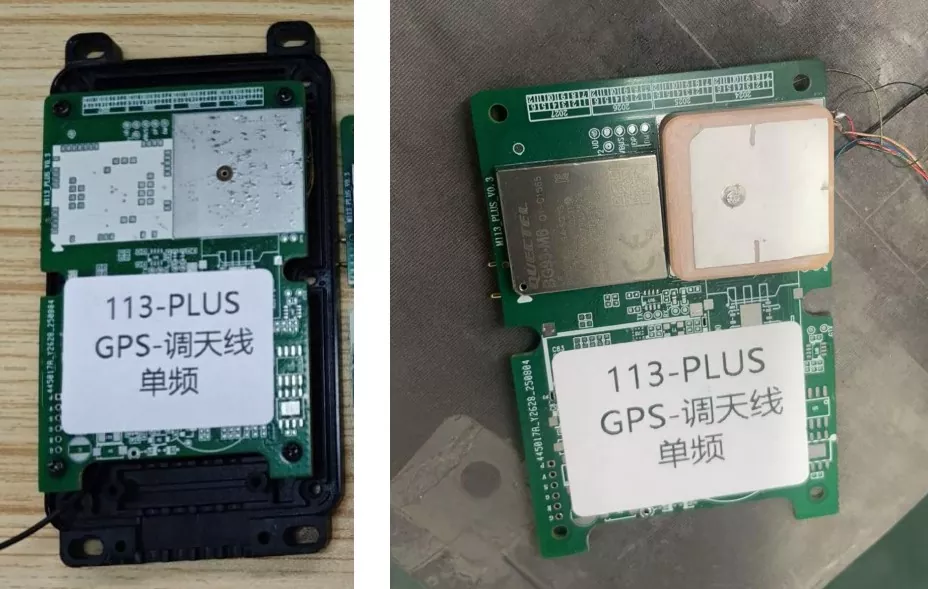

• যানবাহনে এবং ভ্রমণ: যানবাহনে নেভিগেশন সিস্টেম, শেয়ার্ড সাইকেল এবং ইলেকট্রিক স্কুটার, ড্যাশক্যাম এবং ওবিডি ট্র্যাকারের জন্য স্মার্ট লক।

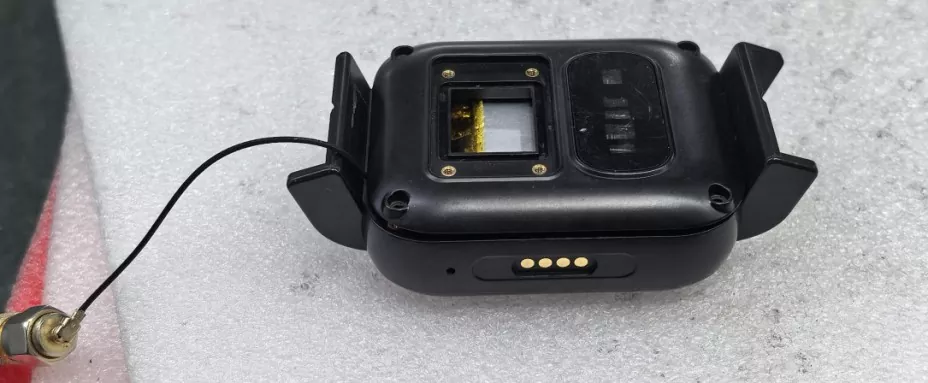

• ইন্টারনেট অফ থিংস এবং পরিধানযোগ্য: স্মার্টওয়াচ, শিশু/বয়স্ক লোকেশন ব্যাজ, ক্ষুদ্র পোষা প্রাণী ট্র্যাকার, সম্পদ ট্র্যাকিং ট্যাগ।

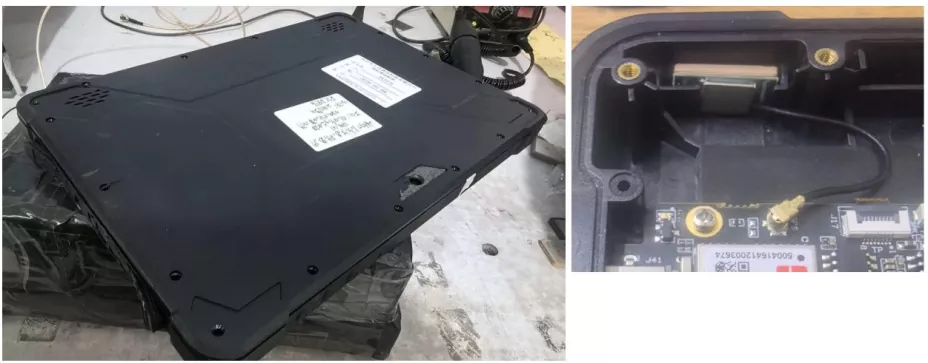

• শিল্প এবং জরিপ: উচ্চ-নির্ভুল জরিপ এবং ম্যাপিং টার্মিনাল, কৃষি ড্রোন ফ্লাইট কন্ট্রোলার, শিল্প IoT সেন্সর, হ্যান্ডহেল্ড পিডিএ।

কোর সেলিং পয়েন্ট এবং বাস্তব পরিমাপ করা ডেটা

আমরা ফ্যাক্টরি প্রোডাকশন জিপিএস এক্সটার্নাল অ্যান্টেনা নিম্নলিখিত মূল সুবিধার অধিকারী:

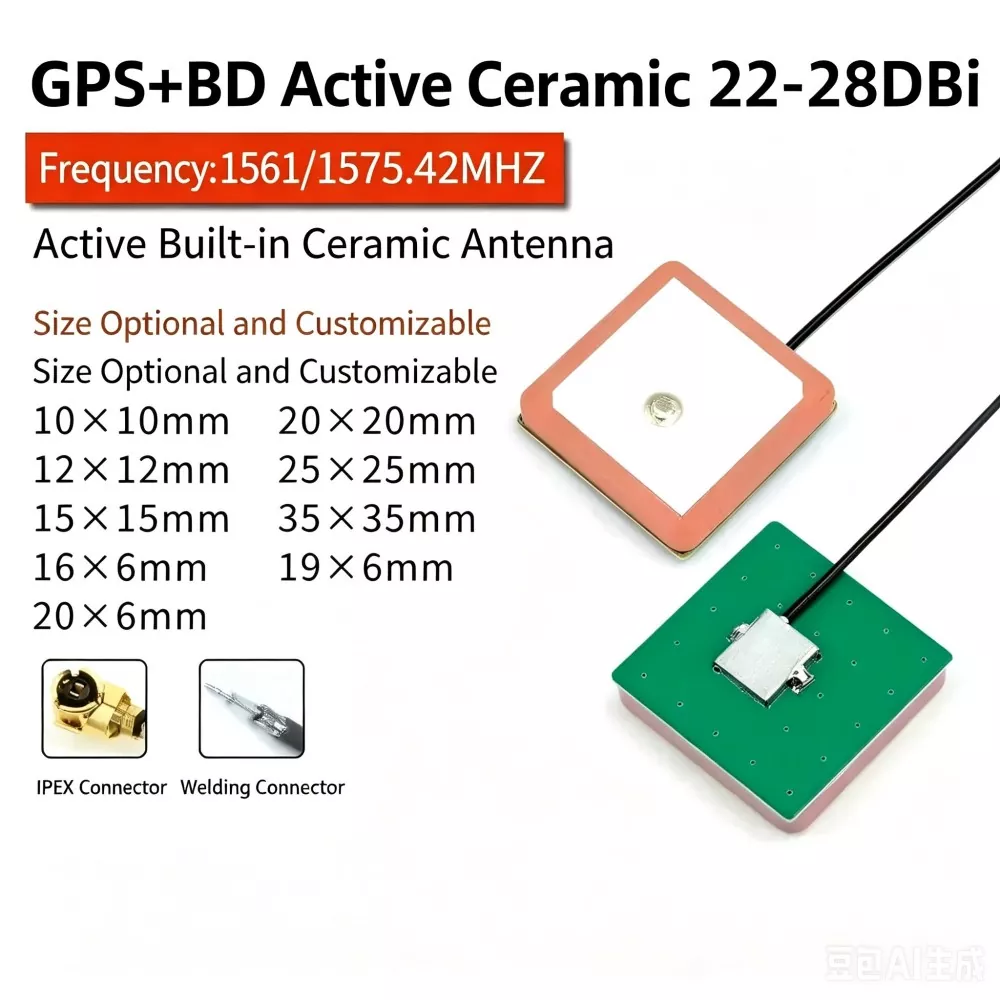

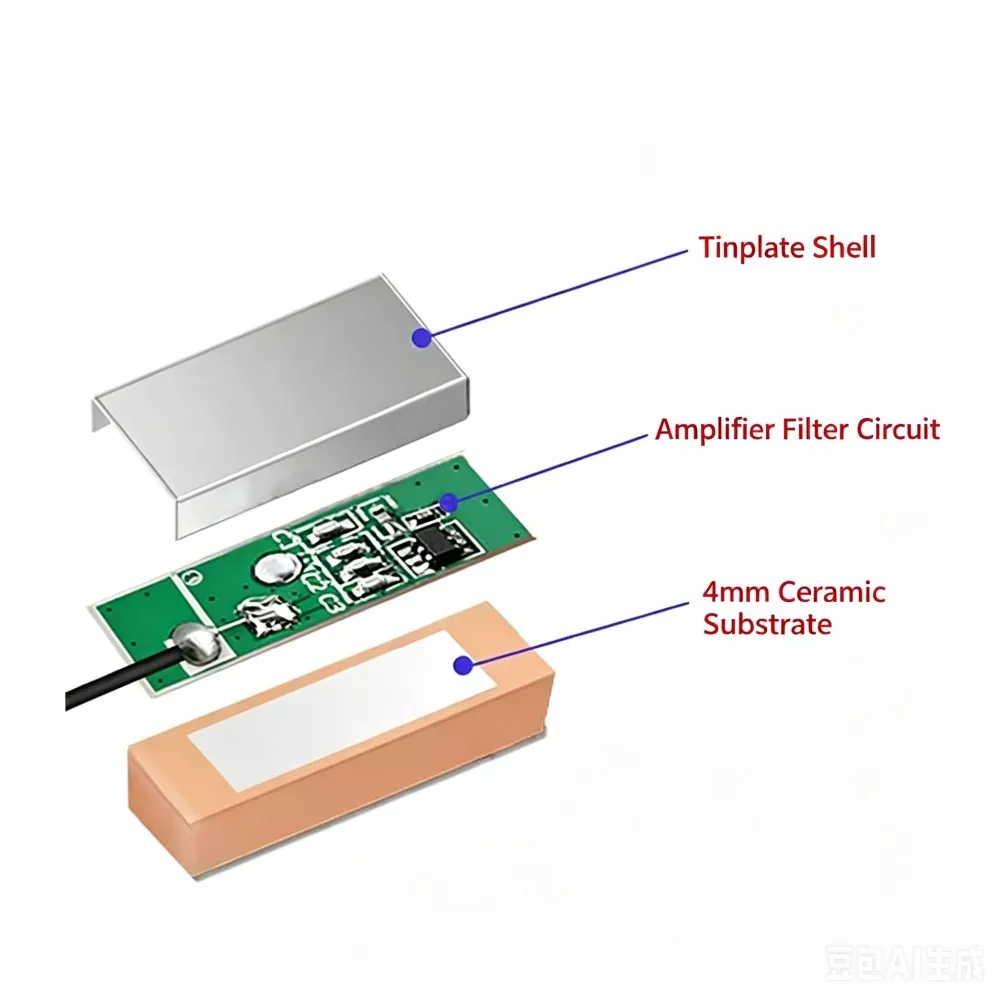

1. আকার এবং কর্মক্ষমতার চূড়ান্ত ভারসাম্য: মাল্টি-লেয়ার লো-টেম্পারেচার কো-ফায়ারড সিরামিক (LTCC) প্রযুক্তি ব্যবহার করে, এই উপাদানটি শুধুমাত্র 16×6×4.5 মিমি পরিমাপের একটি অতি-পাতলা প্যাকেজেও একটি স্থিতিশীল অনুরণন ফ্রিকোয়েন্সি বজায় রাখে, এটি স্থান-সীমাবদ্ধ ক্ষুদ্র IoT ডিভাইসের জন্য আদর্শ করে তোলে।

2. চমৎকার দুর্বল-সংকেত সনাক্তকরণ ক্ষমতা: একটি উচ্চ-কর্মক্ষমতা LNA (লো-আওয়াজ পরিবর্ধক) দিয়ে সজ্জিত, পরিমাপ করা নয়েজ ফিগার (NF) হল ≤2.0 dB, এবং লাভ 25 dB ± 3 dB এ পৌঁছাতে পারে৷ প্রকৃত পরীক্ষায়, ডিভাইসের কোল্ড-স্টার্ট স্যাটেলাইট অধিগ্রহণের সময়কে 25 সেকেন্ডের মধ্যে কমিয়ে আনা হয়েছে এবং এটি শহুরে ক্যানিয়ন পরিবেশেও স্থিরভাবে 7টির বেশি স্যাটেলাইট অর্জন করতে পারে।

3. উচ্চ তাপমাত্রার স্থিতিশীলতা: সিরামিক অস্তরক এর তাপমাত্রা সহগ ±30 পিপিএম/℃ এর মধ্যে নিয়ন্ত্রিত হয়। -40℃ থেকে 85℃ পর্যন্ত চরম পরিবেশে, অনুরণিত ফ্রিকোয়েন্সি স্থানান্তর হল ≤±5 MHz — প্রচলিত PCB অ্যান্টেনার তুলনায় অনেক বেশি।

4. ইম্পিডেন্স ম্যাচিং এবং অ্যান্টি-হস্তক্ষেপ: VSWR ≤ 1.5 সহ স্ট্যান্ডার্ড 50Ω ইম্পিডেন্স ডিজাইন; ঐচ্ছিকভাবে পৃষ্ঠের উপর একটি ফেরাইট আবরণ সহ উপলব্ধ, আউট-অফ-ব্যান্ড দমন ≥ 40 dB প্রদান করে এবং কার্যকরভাবে মাদারবোর্ডকে উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ যেমন DC-DC রূপান্তরকারী থেকে রক্ষা করে।

মূল প্রযুক্তিগত স্পেসিফিকেশন এবং পরামিতি

প্রতিযোগী পণ্যের সাথে গভীরতার তুলনা

1. ছাড়পত্রের প্রয়োজনীয়তা

অ্যান্টেনা একটি বাধাহীন এলাকায় স্থাপন করা আবশ্যক. কোনো বড় ধাতব বস্তু অ্যান্টেনার উপরে 30° উচ্চতা কোণের মধ্যে থাকা উচিত নয়। একটি অবিচ্ছিন্ন 7 সেমি × 7 সেমি গ্রাউন্ড প্লেন একটি প্রতিফলক হিসাবে অ্যান্টেনার নীচে সংরক্ষিত করা উচিত, সক্রিয় এলাকার নীচে সরাসরি কোনও রাউটিং অনুমোদিত নয়।

2. ইএমআই আইসোলেশন

ডিসি-ডিসি কনভার্টার, ক্রিস্টাল অসিলেটর, সিপিইউ এবং স্পিকারগুলির মতো উচ্চ-শব্দের উপাদানগুলি থেকে অ্যান্টেনাকে দূরে রাখুন। ন্যূনতম 2 সেমি বিচ্ছিন্ন দূরত্ব সুপারিশ করা হয়।

3. প্রতিবন্ধকতা নিয়ন্ত্রণ

অ্যান্টেনা ফিড পয়েন্ট থেকে GNSS মডিউল পর্যন্ত একটি 50Ω নিয়ন্ত্রিত প্রতিবন্ধকতা বজায় রাখুন। RF ট্রেসগুলি ছোট রাখা উচিত, মসৃণ রাউটিং সহ এবং কোনও ডান-কোণ বাঁক নেই।

4. ওরিয়েন্টেশন কন্ট্রোল

সিরামিক পৃষ্ঠটি ঊর্ধ্বমুখী হওয়া উচিত এবং স্থল সমতলের সমান্তরাল থাকা উচিত। স্থিতিশীল RHCP অভ্যর্থনা বৈশিষ্ট্য বজায় রাখতে টিল্ট কোণ 15° এর বেশি হওয়া উচিত নয়।

আরএফ ইঞ্জিনিয়ারিং বিবেচনা

1. স্থল সমতল নির্ভরতা

একটি GNSS অ্যান্টেনার একটি স্থিতিশীল স্থল সমতল প্রয়োজন। কর্মক্ষমতা সরাসরি স্থল আকার এবং প্রতিসাম্য সঙ্গে সম্পর্কযুক্ত.

2. মাল্টিপাথ পরিবেশ সংবেদনশীলতা

শহুরে পরিবেশগুলি সংকেত প্রতিফলন পথ প্রবর্তন করে যা অবস্থান নির্ভুলতা হ্রাস করে এবং নির্ভুলতার তরলীকরণ (DOP) বৃদ্ধি করে।

3. LNA অবদান

কম-শব্দ পরিবর্ধক লাভ অধিগ্রহণের সংবেদনশীলতা উন্নত করে কিন্তু ফিল্টারিং অপর্যাপ্ত হলে ব্যান্ডের বাইরের হস্তক্ষেপের সংবেদনশীলতা বাড়ায়।

4. ফ্রিকোয়েন্সি স্থায়িত্ব

সিরামিক অস্তরক তাপমাত্রা সহগ তাপ সাইক্লিং অবস্থার অধীনে অনুরণিত প্রবাহ প্রভাবিত.

কিভাবে সঠিক পণ্য নির্বাচন করবেন?

একটি GPS বাহ্যিক অ্যান্টেনা নির্বাচন করার সময়, নিম্নলিখিত মূল বিষয়গুলি বিবেচনা করুন:

1. ফ্রিকোয়েন্সি এবং মেরুকরণ ডিভাইসটির জন্য GPS L1, BeiDou B1, বা ডুয়াল-ফ্রিকোয়েন্সি সমর্থন প্রয়োজন কিনা তা নিশ্চিত করুন৷ বৃত্তাকারভাবে পোলারাইজড GNSS অ্যান্টেনাগুলিকে 2.4G প্রকারের মতো রৈখিকভাবে পোলারাইজড অ্যান্টেনার সাথে মিশ্রিত করবেন না, কারণ এর ফলে অমিল এবং অভ্যর্থনা হ্রাস পাবে।

2. ইনস্টলেশন স্থান কমপ্যাক্ট ডিভাইসগুলির জন্য, একটি সিরামিক অ্যান্টেনা সাধারণত তার ছোট ফর্ম ফ্যাক্টরের কারণে ব্যবহৃত হয়। পর্যাপ্ত জায়গা সহ খরচ-সংবেদনশীল অ্যাপ্লিকেশনের জন্য, PCB অ্যান্টেনা বিবেচনা করা যেতে পারে। জটিল আরএফ পরিবেশে, সিরামিক অ্যান্টেনা আরও স্থিতিশীল কর্মক্ষমতা প্রদান করে।

3. সক্রিয় বা প্যাসিভ ডিজাইন যদি ডিভাইসটিতে একটি ধাতব ঘের বা একটি দীর্ঘ RF ফিড লাইন (>1 মিটার) থাকে, তাহলে সংকেত ক্ষতির জন্য একটি সমন্বিত LNA সহ একটি সক্রিয় অ্যান্টেনা সুপারিশ করা হয়।

4. বৈধতা ডেটা নির্বাচন পরিমাপ করা ক্ষেত্রের কর্মক্ষমতা (যেমন, স্যাটেলাইট অধিগ্রহণ, C/N0, কোল্ড স্টার্ট টাইম) উপর ভিত্তি করে হওয়া উচিত, শুধুমাত্র পরীক্ষাগারের নির্দিষ্টকরণ নয়।

কেন আমাদের চয়ন করুন (কিয়ানমু যোগাযোগ)?

• উত্স কারখানা থেকে সরাসরি সরবরাহ: আমরা মধ্যস্বত্বভোগীদের লাভ মার্জিন প্রত্যাখ্যান করি এবং নমনীয় MOQ সহ উচ্চ প্রতিযোগিতামূলক প্রাক্তন কারখানার দাম অফার করি।

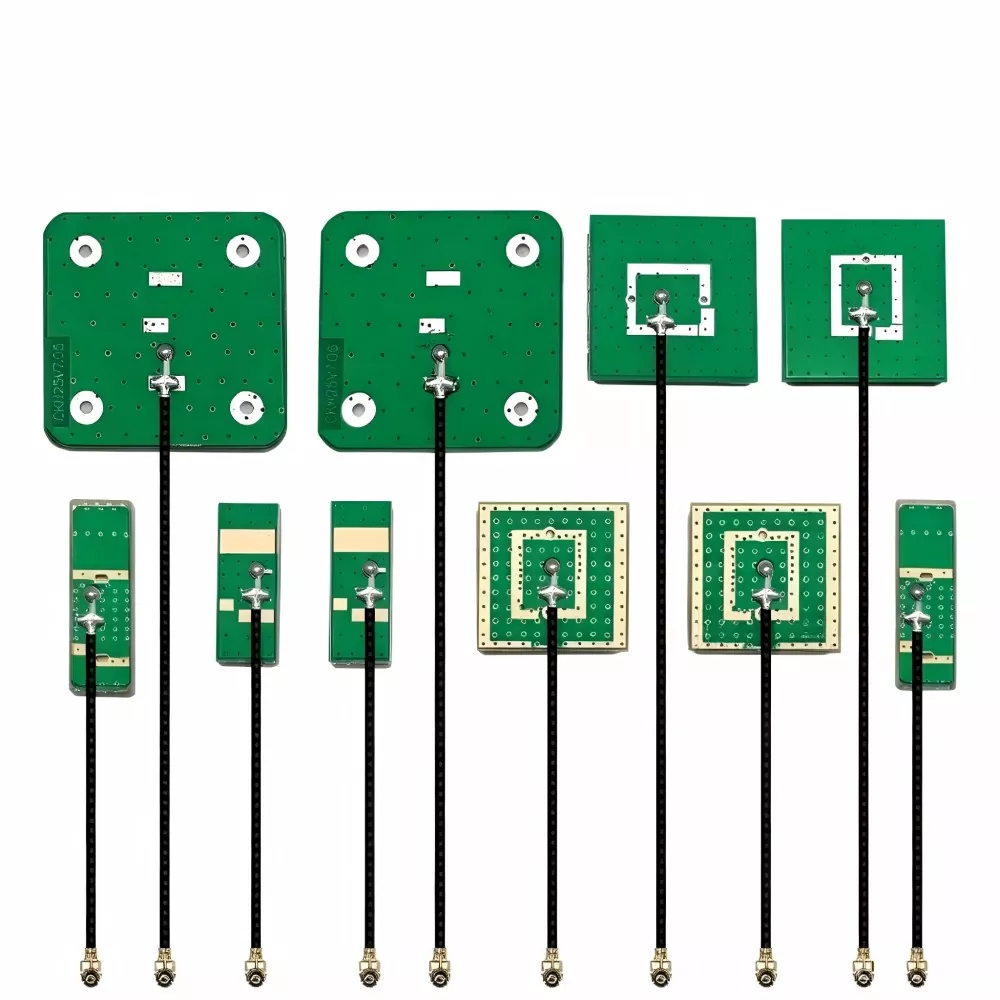

• শক্তিশালী R&D এবং কাস্টমাইজেশন ক্ষমতা: আমাদের পেশাদার RF ইঞ্জিনিয়ারদের একটি দল আছে যারা আপনার আইডি স্ট্রাকচার এবং PCB লেআউটের উপর ভিত্তি করে দ্রুত সিরামিক চিপের আকার, সিলভার লেয়ার আকৃতি এবং LNA লাভ কাস্টমাইজ করতে পারে।

• বাস্তব ক্ষেত্রে যাচাইকরণ: আমাদের পণ্যগুলি সফলভাবে বেশ কয়েকটি নেতৃস্থানীয় বাইক-শেয়ারিং, ইন-ভেহিকেল নেভিগেশন, এবং স্মার্ট পরিধানযোগ্য ব্র্যান্ডের সাপ্লাই চেইনে একত্রিত হয়েছে, যা "ধীর স্টার অনুসন্ধান এবং ঘন ঘন তারার ক্ষতি" সমস্যাগুলির মতো অগণিত সমস্যার সমাধান করেছে৷

• সম্পূর্ণ লাইফসাইকেল পরিষেবা: আমরা এক-স্টপ প্রযুক্তিগত সহায়তা প্রদান করি—প্রাক-বিক্রয় প্রতিবন্ধকতা ম্যাচিং সিমুলেশন এবং অ্যান্টেনা লেআউট নির্দেশিকা থেকে বিক্রয়ের পরে ত্রুটিপূর্ণ পণ্যগুলির দ্রুত বিশ্লেষণ পর্যন্ত।

FAQ

প্রশ্ন 1: বিভিন্ন ফ্রিকোয়েন্সি ব্যান্ডে সিরামিক অ্যান্টেনাগুলি কি বিনিময়যোগ্যভাবে ব্যবহার করা যেতে পারে?

উত্তর: না। GNSS অ্যান্টেনা এবং 2.4G/5.8G অ্যান্টেনা বিভিন্ন মেরুকরণের ধরন এবং অপারেটিং প্রক্রিয়া ব্যবহার করে। GNSS অ্যান্টেনাগুলি সাধারণত RHCP হয়, যখন 2.4G/5.8G অ্যান্টেনাগুলি রৈখিকভাবে মেরুকৃত হয়। মেরুকরণ এবং ফ্রিকোয়েন্সির মধ্যে অমিলের ফলে উল্লেখযোগ্য সংকেত ক্ষয় বা স্যাটেলাইট লক নষ্ট হয়ে যায়।

প্রশ্ন 2: কেন অ্যান্টেনার আকার কর্মক্ষমতা প্রভাবিত করে?

উত্তর: সিরামিক অ্যান্টেনার কার্যকারিতা কার্যকর বিকিরণ এলাকা এবং অস্তরক ধ্রুবকের সাথে সম্পর্কিত। একটি বড় সিরামিক ভলিউম সাধারণত লাভ এবং সংবেদনশীলতা উন্নত করে। যাইহোক, কমপ্যাক্ট ডিজাইনে, কর্মক্ষমতা আংশিকভাবে অ্যান্টেনা টিউনিং এবং গ্রাউন্ড প্লেন ডিজাইনের মাধ্যমে অপ্টিমাইজ করা যেতে পারে।

প্রশ্ন 3: জিপিএস এক্সটার্নাল অ্যান্টেনার প্রতিবন্ধকতা কী?

উত্তর: স্ট্যান্ডার্ড ডিজাইনের প্রতিবন্ধকতা হল 50Ω, যা সাধারণত GNSS RF ফ্রন্ট-এন্ড সিস্টেমে ব্যবহৃত হয়। সিস্টেম-স্তরের মিলের প্রয়োজনীয়তার উপর নির্ভর করে কাস্টম প্রতিবন্ধকতা মানগুলিকে সমর্থন করা যেতে পারে।

প্রশ্ন 4: কিভাবে ইনস্টলেশন কর্মক্ষমতা যাচাই করা হয়?

উত্তর: মূল্যায়ন সাধারণত GNSS রিসিভার মেট্রিক্সের উপর ভিত্তি করে করা হয় যেমন স্যাটেলাইট অধিগ্রহণের সংখ্যা, SNR (সংকেত-থেকে-শব্দের অনুপাত), এবং খোলা আকাশের অবস্থার অধীনে ঠান্ডা শুরুর সময়। স্থিতিশীল অপারেশনের জন্য, একাধিক স্যাটেলাইট লক এবং সামঞ্জস্যপূর্ণ C/N0 মানগুলি একটি আদর্শ পরীক্ষার পরিবেশে প্রত্যাশিত
