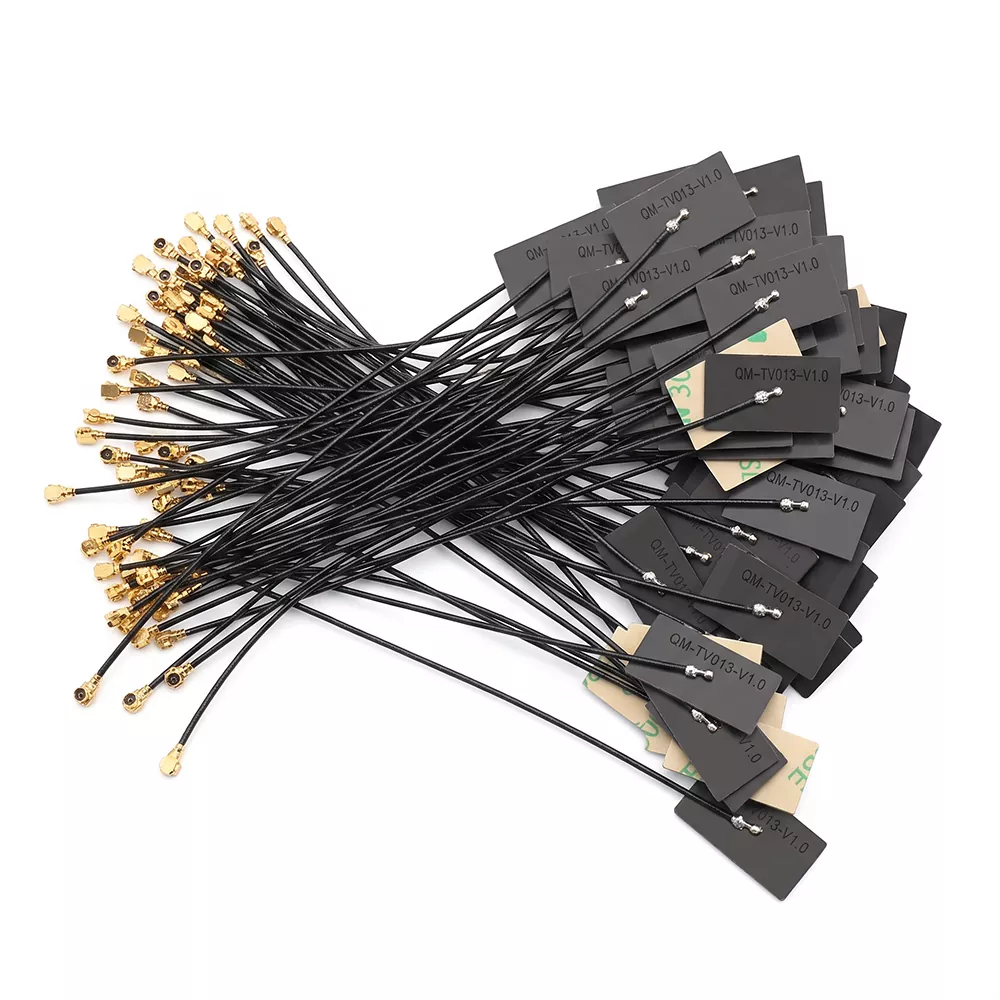

কিভাবে একটি ডিজিটাল ফটো ফ্রেম ওয়াইফাই অ্যান্টেনা ওয়্যারলেস কর্মক্ষমতা এবং দূরবর্তী ইমেজ ট্রান্সমিশন উন্নত করতে পারে

যখন স্মার্ট ফটো ফ্রেমের নির্ভরযোগ্য ক্লাউড সিঙ্ক্রোনাইজেশন, দ্রুত ইমেজ আপডেট এবং স্থিতিশীল ওয়্যারলেস কানেক্টিভিটি প্রয়োজন, তখন ডানডিজিটাল ফটো ফ্রেম ওয়াইফাই অ্যান্টেনাএকটি গুরুত্বপূর্ণ হার্ডওয়্যার উপাদান হয়ে ওঠে।কিয়ানমুকমপ্যাক্ট ডিজিটাল ফটো ফ্রেমের জন্য ডেডিকেটেড অ্যান্টেনা সমাধান তৈরি করে, যা নির্মাতাদের অ্যাপ্লিকেশন-নির্দিষ্ট আরএফ ডিজাইনের মাধ্যমে সিগন্যাল অ্যাটেন্যুয়েশন, অভ্যন্তরীণ হস্তক্ষেপ, এবং সীমিত ইনস্টলেশন স্থানের সমাধান করতে সহায়তা করে।

একটি ডিজিটাল ফটো ফ্রেম ক্লাউড সিঙ্ক্রোনাইজেশন, রিমোট ফটো ট্রান্সমিশন, নির্ধারিত বিষয়বস্তু আপডেট এবং অ্যাপ-ভিত্তিক ডিভাইস পরিচালনার মতো ফাংশনগুলির জন্য ওয়াইফাই-এর উপর নির্ভর করে। যাইহোক, অ্যান্টেনা স্ক্রিন, ব্যাটারি, সার্কিট বোর্ড এবং RF কর্মক্ষমতা প্রভাবিত করতে পারে এমন অন্যান্য উপাদান ধারণকারী একটি কমপ্যাক্ট ঘেরের ভিতরে কাজ করে। একটি ডেডিকেটেড অ্যান্টেনা ফ্রেমের শারীরিক গঠন, অপারেটিং ব্যান্ড, সংযোগকারী, তারের রাউটিং এবং ইনস্টলেশন অবস্থানের চারপাশে ডিজাইন করা যেতে পারে। Qianmu এর সমাধান 50Ω প্রতিবন্ধকতা, ≤1.8 এর SWR, 2-4 dBi লাভ এবং FPC, PCB SMT, বা বাহ্যিক আঠালো-রড কনফিগারেশন সহ স্ট্যান্ডার্ড স্পেসিফিকেশন সহ 2.4 GHz এবং 5 GHz অ্যাপ্লিকেশনকে সমর্থন করে। কাস্টমাইজড মাত্রা, সংযোগকারী, তারের দৈর্ঘ্য, এবং RF পরামিতিগুলি বিভিন্ন ডিভাইস ডিজাইনের জন্য উপলব্ধ।

সূচিপত্র

1. কেন একটি ডিজিটাল ফটো ফ্রেম একটি ডেডিকেটেড ওয়াইফাই অ্যান্টেনা প্রয়োজন?
2. একটি স্মার্ট ফটো ফ্রেমের ভিতরে অ্যান্টেনা কিভাবে কাজ করে?
3. কি বিশেষ উল্লেখ ক্রেতাদের মূল্যায়ন করা উচিত?
4. এই অ্যান্টেনাগুলি কোথায় ব্যবহার করা যেতে পারে?
5. কিভাবে একটি ওয়াইফাই অ্যান্টেনা ইনস্টল করা উচিত?
6. কিভাবে নির্মাতারা সঠিক অ্যান্টেনা নির্বাচন করা উচিত?
7. কেন কাস্টমাইজড অ্যান্টেনা উত্পাদনের জন্য Qianmu বিবেচনা?
8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কেন একটি ডিজিটাল ফটো ফ্রেম একটি ডেডিকেটেড ওয়াইফাই অ্যান্টেনা প্রয়োজন?

একটি স্মার্ট ডিজিটাল ফটো ফ্রেম একটি প্রদর্শনের চেয়ে বেশি। অনেক আধুনিক মডেল রাউটার, মোবাইল অ্যাপ্লিকেশন, ক্লাউড প্ল্যাটফর্ম বা বিষয়বস্তু ব্যবস্থাপনা সিস্টেমের সাথে সংযোগ করে যাতে ব্যবহারকারীরা দূর থেকে ছবি আপলোড করতে এবং প্রদর্শিত সামগ্রী পরিচালনা করতে পারে। এটি বেতার যোগাযোগকে সামগ্রিক পণ্যের অভিজ্ঞতার একটি গুরুত্বপূর্ণ অংশ করে তোলে।

অসুবিধা হল যে একটি ফটো ফ্রেমে সাধারণত সীমিত অভ্যন্তরীণ স্থান থাকে। ডিসপ্লে, ব্যাটারি, মেইনবোর্ড, স্পিকার, ধাতব উপাদান এবং অন্যান্য ইলেকট্রনিক্স অ্যান্টেনার কর্মক্ষমতা প্রভাবিত করতে পারে। একটি সার্বজনীন অ্যান্টেনা পরীক্ষাগারের অবস্থার অধীনে কাজ করতে পারে কিন্তু সমাপ্ত ঘেরে একত্রিত হওয়ার পরে ভিন্নভাবে আচরণ করে।

একটি ডেডিকেটেড অ্যান্টেনা তাই প্রকৃত অ্যাপ্লিকেশন পরিবেশের চারপাশে ডিজাইন করা হয়েছে। Qianmu এর পণ্যের তথ্য নির্দেশ করে যে এর সমাধানটি 7-ইঞ্চি থেকে 15.6-ইঞ্চি পর্যন্ত কমপ্যাক্ট ফটো ফ্রেমের জন্য এবং স্ক্রিন, ব্যাটারি এবং মাদারবোর্ডের কারণে সম্ভাব্য হস্তক্ষেপের জন্য অপ্টিমাইজ করা হয়েছে।

• স্থিতিশীল ক্লাউড সংযোগ এবং দূরবর্তী চিত্র সংক্রমণ সমর্থন করে।
• কমপ্যাক্ট অভ্যন্তরীণ ইনস্টলেশন স্পেস জন্য ডিজাইন.
• 2.4 GHz এবং 5 GHz ওয়্যারলেস অ্যাপ্লিকেশনের জন্য উপলব্ধ।
• বিভিন্ন সংযোগকারী এবং তারের দৈর্ঘ্যের সাথে কনফিগার করা যেতে পারে।
• FPC, PCB SMT, এবং বহিরাগত আঠালো-রড অ্যান্টেনা কাঠামো সমর্থন করে।

একটি স্মার্ট ফটো ফ্রেমের ভিতরে অ্যান্টেনা কিভাবে কাজ করে?

অ্যান্টেনা বৈদ্যুতিক সংকেত এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গের মধ্যে দ্বিমুখী রূপান্তর সম্পাদন করে। ট্রান্সমিশনের সময়, ফটো ফ্রেমের ওয়াইফাই মডিউল অ্যান্টেনায় একটি বৈদ্যুতিক আরএফ সংকেত পাঠায়। অ্যান্টেনা আশেপাশের স্থানের মাধ্যমে একটি বেতার রাউটার বা অ্যাক্সেস পয়েন্টের দিকে সংকেত বিকিরণ করে।

অভ্যর্থনা করার সময়, রাউটার থেকে বেতার সংকেতগুলি অ্যান্টেনা দ্বারা ক্যাপচার করা হয় এবং ওয়াইফাই মডিউল দ্বারা প্রক্রিয়াকরণের জন্য বৈদ্যুতিক সংকেতগুলিতে রূপান্তরিত হয়। এই দ্বি-মুখী যোগাযোগ ফাংশন সক্ষম করে যেমন:

1. দূরবর্তী ছবি আপলোডিং.
2. ক্লাউড-ভিত্তিক ফটো সিঙ্ক্রোনাইজেশন।
3. মোবাইল-অ্যাপ সামগ্রী আপডেট।
4. নির্ধারিত প্রদর্শন ব্যবস্থাপনা।
5. নেটওয়ার্ক-ভিত্তিক ডিভাইস নিয়ন্ত্রণ।

পণ্য প্রকৌশলীদের জন্য, অ্যান্টেনার কর্মক্ষমতা ঘের থেকে স্বাধীনভাবে মূল্যায়ন করা যাবে না। ইনস্টলেশনের অবস্থান, গ্রাউন্ড ক্লিয়ারেন্স, তারের রাউটিং, আশেপাশের উপকরণ এবং কাছাকাছি ইলেকট্রনিক উপাদান সবই ব্যবহারিক RF কর্মক্ষমতা প্রভাবিত করতে পারে।

কি বিশেষ উল্লেখ ক্রেতাদের মূল্যায়ন করা উচিত?

শুধুমাত্র চেহারা বা সংযোগকারী প্রকারের দ্বারা একটি অ্যান্টেনা নির্বাচন করা প্রোটোটাইপ পরীক্ষা বা ব্যাপক উত্পাদনের সময় সমস্যা তৈরি করতে পারে। আরএফ ইঞ্জিনিয়ার এবং ক্রয়কারী দলগুলির একটি মডেল নিশ্চিত করার আগে ফ্রিকোয়েন্সি পরিসীমা, প্রতিবন্ধকতা, SWR, লাভ, অ্যান্টেনা কাঠামো, তারের স্পেসিফিকেশন, সংযোগকারী এবং পরিবেশগত প্রয়োজনীয়তা পর্যালোচনা করা উচিত।

এই পরামিতিগুলি সর্বদা চূড়ান্ত ঘের এবং বেতার মডিউলের সাথে একসাথে বিবেচনা করা উচিত। একটি উচ্চ নামমাত্র লাভ স্বয়ংক্রিয়ভাবে প্রতিটি পণ্যের ভাল কার্যকারিতা বোঝায় না কারণ অ্যান্টেনার কার্যকারিতা এবং ম্যাচিং আশেপাশের কাঠামোর উপর অনেক বেশি নির্ভর করে৷

এই অ্যান্টেনাগুলি কোথায় ব্যবহার করা যেতে পারে?

একটি ডেডিকেটেড অ্যান্টেনা বিভিন্ন ক্যাটাগরির স্মার্ট ফটো-ফ্রেম পণ্য সমর্থন করতে পারে। সাধারণ প্রয়োজন একটি কমপ্যাক্ট ইলেকট্রনিক ঘেরের মধ্যে নির্ভরযোগ্য বেতার যোগাযোগ।

• হোম স্মার্ট ফটো ফ্রেম:7-ইঞ্চি, 8-ইঞ্চি, 10.1-ইঞ্চি, 12-ইঞ্চি এবং 15.6-ইঞ্চি পণ্যগুলির জন্য উপযুক্ত।
• টাচস্ক্রিন ক্লাউড ফ্রেম:মোবাইল অ্যাপস এবং ক্লাউড প্ল্যাটফর্মের মাধ্যমে ফটো প্রাপ্ত পণ্যগুলিকে সমর্থন করে।
• বাণিজ্যিক প্রদর্শন ফ্রেম:হোটেল প্রদর্শন, গেস্টহাউস তথ্য পর্দা, লবি বিজ্ঞাপন ফ্রেম, এবং কর্পোরেট প্রদর্শন পণ্য প্রযোজ্য.
• পোর্টেবল উপহার পণ্য:ভোক্তা এবং ক্রস-বর্ডার ই-কমার্স মার্কেটের জন্য ডিজাইন করা ব্যাটারি চালিত ওয়্যারলেস ফটো ফ্রেমের জন্য দরকারী।
• এমবেডেড ইলেকট্রনিক্স:রকচিপ, অলউইনার এবং ESP32-এর মতো প্ল্যাটফর্মের উপর ভিত্তি করে মাদারবোর্ড সমাধানগুলির সাথে একীভূত করা যেতে পারে।

অ-মানক পণ্যগুলির জন্য, অ্যান্টেনা বিকাশ কাঠামোগত অঙ্কন, ইনস্টলেশন স্থান, ইন্টারফেসের প্রয়োজনীয়তা এবং সমাপ্ত ডিভাইস দ্বারা ব্যবহৃত বেতার মডিউলের উপর ভিত্তি করে হতে পারে।

কিভাবে একটি ওয়াইফাই অ্যান্টেনা ইনস্টল করা উচিত?

সঠিক ইনস্টলেশন অত্যাবশ্যক কারণ এমনকি একটি প্রযুক্তিগতভাবে উপযুক্ত অ্যান্টেনাও কর্মক্ষমতা হ্রাস পেতে পারে যদি এটি ঘেরের ভিতরে ভুলভাবে অবস্থান করে।

ধাপ 1: ইনস্টলেশন এলাকা প্রস্তুত করুন

ফটো ফ্রেম বন্ধ করুন এবং পিছনের কভারটি সরান। উদ্দেশ্য ইনস্টলেশন এলাকা পরিষ্কার করুন এবং নিশ্চিত করুন যে অ্যান্টেনা বডি এবং সমাক্ষ তারের জন্য পর্যাপ্ত জায়গা আছে। এমন স্থানগুলি এড়িয়ে চলুন যেখানে ধাতব কাঠামো RF পথকে বাধা দিতে পারে।

ধাপ 2: অ্যান্টেনা অবস্থান করুন

একটি FPC অ্যান্টেনার জন্য, একটি উপযুক্ত অভ্যন্তরীণ পৃষ্ঠের বিপরীতে আঠালো অ্যান্টেনা সমতল রাখুন। ডিসপ্লে, ব্যাটারি, মেইনবোর্ডের উপাদান এবং অন্যান্য সম্ভাব্য RF বাধা থেকে সরাসরি হস্তক্ষেপ এড়িয়ে চলুন। বাহ্যিক আঠালো-রড অ্যান্টেনা তাদের নির্ধারিত মাউন্টিং পয়েন্টে নিরাপদে অবস্থান করা উচিত।

ধাপ 3: সংযোগ করুন এবং পরীক্ষা করুন

সঠিক RF সংযোগকারী ব্যবহার করে ওয়াইফাই মডিউলে অ্যান্টেনা সংযুক্ত করুন। কোঅক্সিয়াল কেবলটি সংগঠিত রাখুন এবং অপ্রয়োজনীয় তীক্ষ্ণ বাঁক, সংকোচন বা জট এড়িয়ে চলুন। ঘের পুনরায় একত্রিত করার পরে, নেটওয়ার্ক সংযোগ পরীক্ষা, দূরবর্তী ইমেজ ট্রান্সমিশন, এবং দীর্ঘ-মেয়াদী অপারেশন।

ভর উৎপাদনের জন্য, নির্মাতাদের একটি প্রমিত ইনস্টলেশন অঙ্কন অনুসরণ করা উচিত। সামঞ্জস্যপূর্ণ অ্যান্টেনা অবস্থান উৎপাদন ইউনিটের মধ্যে পার্থক্য কমাতে সাহায্য করে।

কিভাবে নির্মাতারা সঠিক অ্যান্টেনা নির্বাচন করা উচিত?

পণ্য দলগুলিকে সম্পূর্ণ বেতার সিস্টেমের অংশ হিসাবে অ্যান্টেনা নির্বাচনকে একটি বিচ্ছিন্ন উপাদান হিসাবে বিবেচনা করার পরিবর্তে মূল্যায়ন করা উচিত। নিম্নলিখিত চেকলিস্ট প্রোটোটাইপ এবং উত্পাদন ঝুঁকি কমাতে সাহায্য করতে পারে।

1. ওয়্যারলেস ব্যান্ড নিশ্চিত করুন।ডিভাইসটির 2.4 GHz, 5 GHz, বা ডুয়াল-ব্যান্ড অপারেশন প্রয়োজন কিনা তা নির্ধারণ করুন৷
2. উপলব্ধ ইনস্টলেশন স্থান পরীক্ষা করুন.অ্যান্টেনার এলাকা পরিমাপ করুন এবং ডিসপ্লে, ব্যাটারি, PCB এবং ঘেরের অবস্থান বিবেচনা করুন।
3. আরএফ সংযোগকারীর সাথে মিল করুন।মডিউলটির জন্য IPEX4, MHF1, RP-SMA, বা অন্য ইন্টারফেসের প্রয়োজন কিনা তা যাচাই করুন।
4. তারের প্রয়োজনীয়তা সংজ্ঞায়িত করুন।অ্যান্টেনা চূড়ান্ত করার আগে তারের দৈর্ঘ্য এবং রাউটিং নির্ধারণ করা উচিত।
5. সমাপ্ত পণ্য RF কর্মক্ষমতা মূল্যায়ন.প্রকৃত ঘেরে অ্যান্টেনা ইনস্টল করার পরে প্রোটোটাইপ পরীক্ষা করা উচিত।
6. বাল্ক উত্পাদন আগে নমুনা অনুরোধ.নমুনা যাচাইকরণ সামঞ্জস্য নিশ্চিত করতে সাহায্য করে এবং বড় আকারের সংকেত সমস্যার ঝুঁকি কমায়।
7. কাস্টমাইজেশন ক্ষমতা বিবেচনা করুন.মাত্রা, লাভ, সংযোগকারী এবং তারের স্পেসিফিকেশন সামঞ্জস্য করতে সক্ষম একটি প্রস্তুতকারক অ-মানক পণ্য ডিজাইনকে আরও ভালভাবে সমর্থন করতে পারে।

সংগ্রহকারী দলগুলির জন্য, অ্যান্টেনা প্রস্তুতকারকের সাথে সরাসরি যোগাযোগ প্রযুক্তিগত স্পষ্টীকরণ, নমুনা পরীক্ষা, উত্পাদন সমন্বয় এবং পরবর্তী নকশা পরিবর্তনগুলিকে সহজ করতে পারে।

কেন কাস্টমাইজড অ্যান্টেনা উত্পাদনের জন্য Qianmu বিবেচনা?

কিয়ানমু কমিউনিকেশন এফপিসি অ্যান্টেনা, পিসিবি অ্যান্টেনা, ওয়াইফাই অ্যান্টেনা, ব্লুটুথ অ্যান্টেনা, 5জি অ্যান্টেনা, জিপিএস অ্যান্টেনা এবং কাস্টমাইজড আরএফ সমাধান সহ যোগাযোগ অ্যান্টেনাগুলির গবেষণা, বিকাশ এবং উত্পাদনের উপর দৃষ্টি নিবদ্ধ করে।

ডিজিটাল ফটো ফ্রেম অ্যাপ্লিকেশনের জন্য, Qianmu শুধুমাত্র জেনেরিক অ্যান্টেনা কনফিগারেশনের উপর নির্ভর না করে ডেডিকেটেড ডিজাইন প্রদান করে। এর উত্পাদন ক্ষমতাগুলি পণ্যের মাত্রা, যোগাযোগ মডিউল, অপারেটিং ফ্রিকোয়েন্সি, ইনস্টলেশন অবস্থান, সংযোগকারীর প্রয়োজনীয়তা এবং তারের নির্দিষ্টকরণের উপর ভিত্তি করে কাস্টমাইজেশন সমর্থন করে।

প্রস্তুতকারকের প্রকাশিত পণ্যের স্পেসিফিকেশনের মধ্যে রয়েছে RoHS এবং REACH সম্মতি, যখন CE এবং FCC সার্টিফিকেশন সহায়তা প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে। OEM এবং ODM প্রকল্পগুলির জন্য, ক্রেতারাও ভলিউম উত্পাদনে যাওয়ার আগে নমুনাগুলি মূল্যায়ন করতে পারে।

কিয়ানমু এর অ্যান্টেনা ক্ষমতা সম্পর্কে অতিরিক্ত তথ্যের জন্য, অন্বেষণ করুনকিয়ানমু অ্যান্টেনা উত্পাদন সমাধানঅথবা নিবেদিত পর্যালোচনাডিজিটাল ফটো ফ্রেম ওয়াইফাই অ্যান্টেনা পণ্য পাতা.

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

অ্যান্টেনা মাত্রা এবং সংযোগকারী কাস্টমাইজ করা যাবে?

হ্যাঁ। Qianmu ডিভাইসের গঠন, ইনস্টলেশন স্পেস এবং ওয়াইফাই মডিউল ইন্টারফেস অনুযায়ী অ্যান্টেনার মাত্রা, তারের দৈর্ঘ্য, গেইন প্যারামিটার এবং সংযোগকারীর প্রকারের কাস্টমাইজেশন সমর্থন করে।

অ্যান্টেনা কি 2.4 GHz এবং 5 GHz WiFi উভয়ই সমর্থন করে?

স্ট্যান্ডার্ড স্পেসিফিকেশন 2400-2500 MHz এবং 5150-5850 MHz সমর্থন করে। বেতার মডিউল এবং অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী নির্দিষ্ট ব্যান্ড কনফিগারেশন আলোচনা করা যেতে পারে।

ডিজিটাল ফটো ফ্রেমের জন্য কোন অ্যান্টেনা কাঠামো পাওয়া যায়?

উপলব্ধ কাঠামোর মধ্যে রয়েছে FPC নমনীয় অ্যান্টেনা, PCB SMT অ্যান্টেনা এবং বাহ্যিক আঠালো-রড অ্যান্টেনা। উপযুক্ত কাঠামো ঘের, উপলব্ধ স্থান, ইনস্টলেশন পদ্ধতি এবং আরএফ ডিজাইনের উপর নির্ভর করে।

বাল্ক অর্ডার দেওয়ার আগে কী পরীক্ষা করা উচিত?

প্রস্তুতকারকদের সমাপ্ত পণ্য ঘেরে অ্যান্টেনা পরীক্ষা করা উচিত এবং বাস্তবসম্মত অপারেটিং অবস্থার অধীনে বেতার স্থায়িত্ব, দূরবর্তী চিত্র ট্রান্সমিশন, সংযোগ নির্ভরযোগ্যতা এবং কর্মক্ষমতা মূল্যায়ন করা উচিত। এটি ব্যাপক উৎপাদনের আগে ইন্টিগ্রেশন সমস্যা চিহ্নিত করতে সাহায্য করে।

বাণিজ্যিক ডিজিটাল প্রদর্শন পণ্যের জন্য অ্যান্টেনা ব্যবহার করা যেতে পারে?

হ্যাঁ। অ্যাপ্লিকেশন রেঞ্জের মধ্যে রয়েছে বাণিজ্যিক স্মার্ট ডিসপ্লে ফ্রেম, হোটেল এবং গেস্টহাউস ডিসপ্লে, লবি বিজ্ঞাপন ফ্রেম, কর্পোরেট ডিসপ্লে পণ্য এবং অন্যান্য সংযুক্ত ডিজিটাল ফটো-ফ্রেম অ্যাপ্লিকেশন।

উপসংহার

ক্লাউড সিঙ্ক্রোনাইজেশন এবং রিমোট কন্টেন্ট ম্যানেজমেন্টের উপর নির্ভরশীল আধুনিক স্মার্ট ফটো ফ্রেমের জন্য একটি নির্ভরযোগ্য ওয়্যারলেস সংযোগ অপরিহার্য। ফ্রিকোয়েন্সি, আরএফ ম্যাচিং, ইনস্টলেশন স্পেস, সংযোগকারী, তারের রাউটিং এবং প্রকৃত ঘেরের কার্যকারিতার উপর ভিত্তি করে একটি অ্যান্টেনা নির্বাচন করা নির্মাতাদের আরও সামঞ্জস্যপূর্ণ ওয়্যারলেস সিস্টেম তৈরি করতে সহায়তা করতে পারে। আপনি যদি একটি নতুন ফটো ফ্রেম তৈরি করছেন, একটি বিদ্যমান অ্যান্টেনা প্রতিস্থাপন করছেন, বা OEM/ODM উৎপাদনের পরিকল্পনা করছেন,আমাদের সাথে যোগাযোগ করুনকিয়ানমু এর ইঞ্জিনিয়ারিং টিমের সাথে আপনার অ্যান্টেনার মাত্রা, ফ্রিকোয়েন্সি প্রয়োজনীয়তা, সংযোগকারী কনফিগারেশন, নমুনা এবং কাস্টমাইজড উৎপাদন প্রয়োজনীয়তা নিয়ে আলোচনা করতে।
