লোরা অ্যান্টেনা

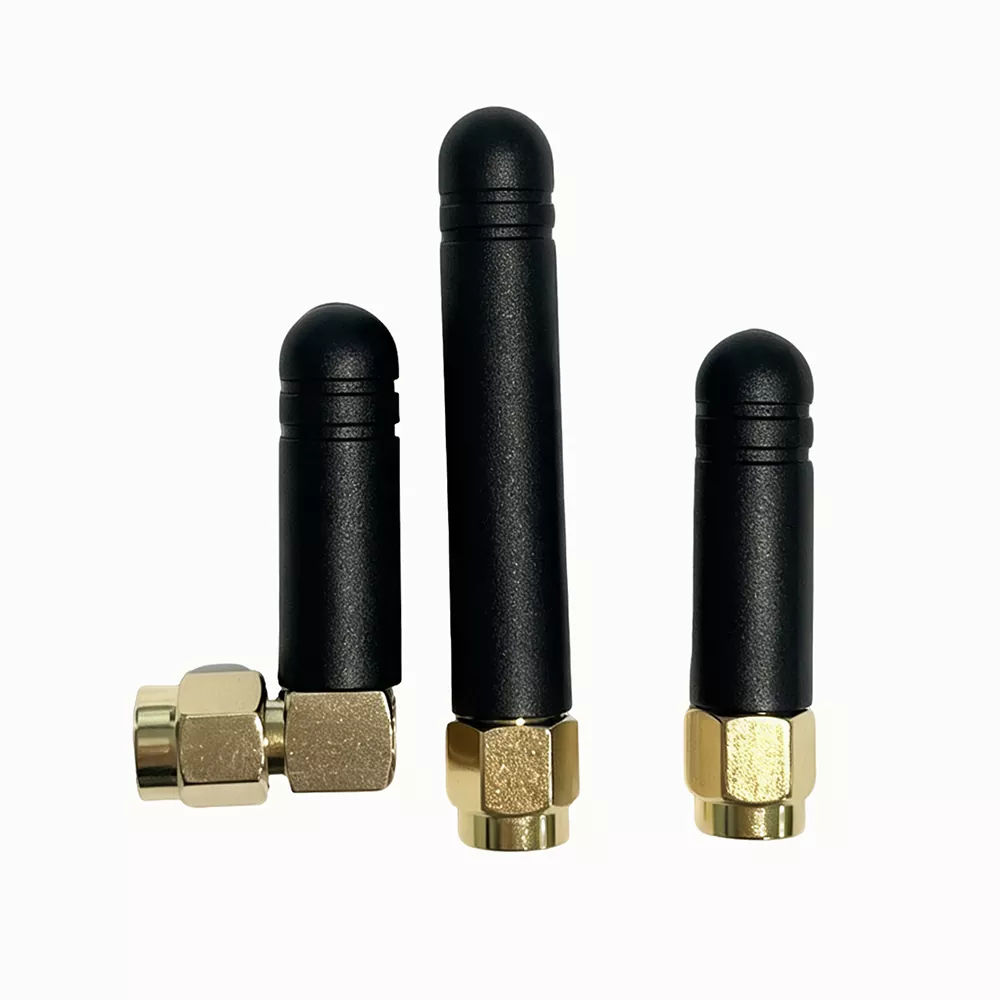

LoRa অ্যান্টেনা হল একটি 433MHz এবং 868–920MHz শিল্প IoT RF বহিরাগত রড অ্যান্টেনা যা দীর্ঘ-পরিসরের স্প্রেড স্পেকট্রাম যোগাযোগের জন্য ডিজাইন করা হয়েছে।

Qianmu কমিউনিকেশন দ্বারা বিকাশিত, এই অ্যান্টেনা একটি বিভক্ত বাহ্যিক রড কাঠামো গ্রহণ করে যা ডিভাইসের আবাসন, খুঁটি এবং বাক্সগুলিতে নমনীয়ভাবে ইনস্টল করা যেতে পারে, যা ধাতব খোলস, দেয়াল এবং মেইনবোর্ডের কারণে সংকেত রক্ষার ক্ষতি হ্রাস করে।

এটি 433MHz লো ব্যান্ড এবং গ্লোবাল 868–920MHz ISM ব্যান্ডকে সঠিকভাবে কভার করে একটি ওয়ান-পিস ঢালাই করা বিশুদ্ধ কপার অসিলেটর এবং আবহাওয়া-প্রতিরোধী পিভিসি হাউজিং ব্যবহার করে।

স্থিতিশীল ব্যাচ পারফরম্যান্সের সাথে, LoRa অ্যান্টেনা দীর্ঘ-দূরত্বের নিম্ন-শক্তি IoT নেটওয়ার্কিং প্রকল্পগুলির জন্য উপযুক্ত।

কাজের নীতি

Qianmu কমিউনিকেশন 433/868–920MHz LoRa অ্যান্টেনা দূর-দূরত্বের সিগন্যাল ট্রান্সমিশন এবং অভ্যর্থনা অর্জনের জন্য সর্বমুখী RF রেডিয়েশনের সাথে মিলিত একটি সেগমেন্টেড রেজোন্যান্ট অসিলেটর ডিজাইন ব্যবহার করে।

অভ্যন্তরীণ কাঠামোতে একটি আরএফ সংযোগকারী, প্রতিবন্ধকতা ম্যাচিং অসিলেটর, বিচ্ছিন্নতা রক্ষাকারী স্তর এবং জলরোধী প্রতিরক্ষামূলক হাউজিং অন্তর্ভুক্ত রয়েছে। সমস্ত কর্মক্ষমতা পরামিতি একটি ভেক্টর নেটওয়ার্ক বিশ্লেষক ব্যবহার করে কোম্পানির RF পরীক্ষাগার দ্বারা পরীক্ষা করা হয়।

1. ডুয়াল-ব্যান্ড সেগমেন্টেড রেজোন্যান্স ডিজাইন

অ্যান্টেনা 433MHz লো-ফ্রিকোয়েন্সি ব্যান্ড এবং 868–920MHz ISM ব্যান্ডের জন্য দুটি স্বাধীনভাবে মিলে যাওয়া অসিলেটরকে একীভূত করে। পরিমাপ করা ফুল-ব্যান্ড VSWR হল ≤1.3, উভয় ফ্রিকোয়েন্সি রেঞ্জ জুড়ে স্থিতিশীল অনুরণন নিশ্চিত করে।

একটি অ্যান্টেনা পৃথক তালিকার প্রয়োজন ছাড়াই দুটি মূলধারার LoRa যোগাযোগ ব্যান্ডকে সমর্থন করে।

2. 360° সর্বমুখী বিকিরণ ডিজাইন

প্রতিসম রড-আকৃতির অসিলেটর কাঠামো ≤1dB এর ওঠানামা সহ অভিন্ন অনুভূমিক বিকিরণ প্রদান করে এবং সংকেত অন্ধ দাগ হ্রাস করে।

একই ট্রান্সমিশন পাওয়ারের অধীনে, একটি খোলা এলাকায় পরিমাপ করা ট্রান্সমিশন দূরত্ব একটি ডিভাইসের অন্তর্নির্মিত অ্যান্টেনার চেয়ে 2.8 গুণ বেশি, যা সংকেত ভারসাম্যহীনতা ছাড়াই বহু-দিকনির্দেশক ডিভাইস নেটওয়ার্কিংকে সমর্থন করে।

3. মেটাল শিল্ডিং এবং বিরোধী হস্তক্ষেপ কাঠামো

গেটওয়ে মেইনবোর্ড, ইন্ডাস্ট্রিয়াল মোটর এবং পাওয়ার সাপ্লাই ক্যাবল থেকে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে কপার শিল্ডিং রিংগুলি অ্যান্টেনার বেসে একত্রিত করা হয়।

কারখানা এবং সাবস্টেশনের মতো শক্তিশালী হস্তক্ষেপের পরিবেশে, স্থিতিশীল IoT ডেটা ট্রান্সমিশন নিশ্চিত করে, পরিমাপ করা ডেটা প্যাকেটের ক্ষতি 65% দ্বারা হ্রাস করা হয়।

4. বহিরঙ্গন আবহাওয়া-প্রতিরোধী কাঠামো

অ্যান্টেনা সিল করা রাবার গ্যাসকেট সহ একটি ঘন পিভিসি জলরোধী হাউজিং গ্রহণ করে। এটি 72-ঘন্টা চক্রীয় বার্ধক্য পরীক্ষা এবং -40°C থেকে +70°C পর্যন্ত বৃষ্টির জল প্রতিরোধের পরীক্ষায় উত্তীর্ণ হয়েছে।

অসিলেটর ≤±2MHz এর মধ্যে ফ্রিকোয়েন্সি বিচ্যুতি সহ, স্থিতিশীল বহিরঙ্গন কর্মক্ষমতা বজায় রেখে জারণ থেকে সুরক্ষিত থাকে।

5. 50Ω স্ট্যান্ডার্ড ইম্পিডেন্স ম্যাচিং

অ্যান্টেনা সুনির্দিষ্ট কারখানা প্রতিবন্ধকতা সমন্বয় ব্যবহার করে এবং LoRa ডিভাইসের জন্য স্ট্যান্ডার্ড RF ইন্টারফেস সমর্থন করে।

এটি প্রতিবন্ধকতার অমিলের কারণে সৃষ্ট সংকেত প্রতিফলন হ্রাস করে, ডিভাইস ট্রান্সমিশন শক্তি 12% কম করে এবং টার্মিনাল ব্যাটারির আয়ু বাড়ায়।

সমর্থনকারী ডিভাইসের সাথে সামঞ্জস্যপূর্ণ

এই LoRa অ্যান্টেনার শক্তিশালী RF সামঞ্জস্য রয়েছে এবং অ্যাডাপ্টার আনুষাঙ্গিক ছাড়াই বেশিরভাগ কম-পাওয়ার আইওটি কমিউনিকেশন টার্মিনালের সাথে সরাসরি সংযুক্ত হতে পারে

1. LoRa কমিউনিকেশন হোস্ট: 433MHz LoRa গেটওয়ে, 868/915MHz ইন্ডাস্ট্রিয়াল LoRa কনসেনট্রেটর, আউটডোর LoRa অধিগ্রহণ বেস স্টেশন, ওয়্যারলেস ডেটা ট্রান্সমিশন রেডিও

2. স্মার্ট সেন্সিং টার্মিনাল: মাটির তাপমাত্রা এবং আর্দ্রতা সেন্সর, জলের গুণমান পর্যবেক্ষণ প্রোব, গ্যাস/ফায়ার স্মোক অ্যালার্ম, তরল স্তরের চাপ সংগ্রাহক

3. ইন্ডাস্ট্রিয়াল ইন্টারনেট অফ থিংস (আইওটি) ডিভাইস: ওয়ার্কশপ ডেটা অধিগ্রহণ টার্মিনাল, প্রোডাকশন লাইন ওয়্যারলেস কানবান, গুদামজাত পণ্যের অবস্থান ট্যাগ হোস্ট

4. স্মার্ট সিটি আনুষাঙ্গিক: স্ট্রিট ল্যাম্প সিঙ্গেল-ল্যাম্প কন্ট্রোলার, পার্কিং ম্যাগনেটিক ডিটেক্টর, ম্যানহোল কভার স্ট্যাটাস মনিটর, আউটডোর সিকিউরিটি অ্যালার্ম হোস্ট

5. আরএফ আনুষঙ্গিক উপাদান: আরএফ ফিডার, সিগন্যাল পাওয়ার ডিভাইডার, আরএফ রিলে পরিবর্ধন মডিউল

মানসম্মত প্রযুক্তিগত বৈশিষ্ট্য

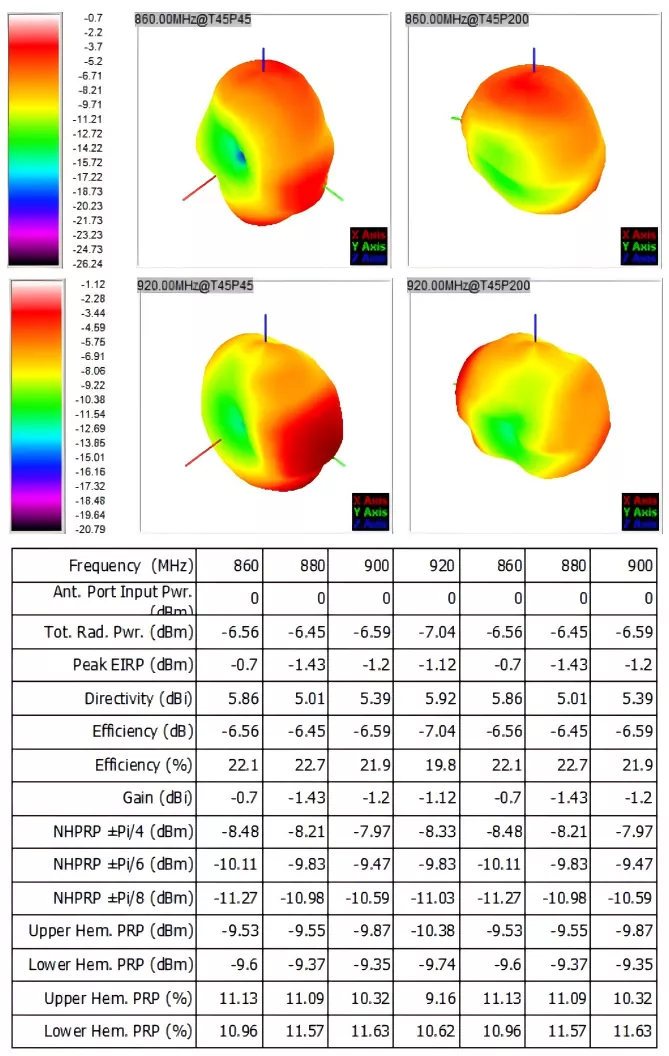

সমস্ত পরামিতি হল ইন-হাউস RF অ্যানিকোইক চেম্বার পরীক্ষার ফলাফল। LoRa অ্যান্টেনার প্রতিটি ব্যাচ একটি কাগজ কারখানা পরীক্ষার শীট সহ আসে, যা প্রকল্প গ্রহণ, রপ্তানি শুল্ক ঘোষণা, পার্টি A যোগ্যতা যাচাইকরণের জন্য ব্যবহার করা যেতে পারে:

ক্রয় নির্দেশিকা

অনেক IoT ক্রেতা এবং R&D প্রকৌশলী মূলত মূল্যের উপর ভিত্তি করে মডেল নির্বাচন করেন, যার ফলে অপর্যাপ্ত ট্রান্সমিশন দূরত্ব, বহিরঙ্গন ক্ষতি, প্রকল্পের পুনর্ব্যবহার এবং পরে খরচ বৃদ্ধি হতে পারে।

Qianmu কমিউনিকেশন LoRa অ্যান্টেনা কেনার সময়, মডেলটি চারটি মূল বিষয় অনুযায়ী নির্বাচন করা যেতে পারে:

1. ফ্রিকোয়েন্সি ব্যান্ডের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন

ইউরোপীয় রপ্তানি এবং দেশীয় পৌরসভা প্রকল্পের জন্য, 868MHz ব্যান্ড পছন্দ করা হয়। 433MHz ব্যান্ডটি গার্হস্থ্য কৃষিজমি অ্যাপ্লিকেশন এবং শিল্প 433MHz সেন্সর ডিভাইসের জন্য উপযুক্ত।

মাল্টি-ব্যান্ড হাইব্রিড নেটওয়ার্কিং প্রকল্পগুলির জন্য, একটি অ্যান্টেনার সাথে বিভিন্ন ডিভাইস সমর্থন করতে 433/868–920MHz ডুয়াল-ব্যান্ড LoRa বাহ্যিক অ্যান্টেনা বেছে নিন।

2. অপারেটিং এনভায়রনমেন্ট অনুযায়ী নির্বাচন করুন

গৃহমধ্যস্থ শুষ্ক কক্ষ এবং অফিসের জন্য, আদর্শ মডেল আবেদন শর্ত অনুযায়ী নির্বাচন করা যেতে পারে।

বাইরের কৃষি জমি, পৌরসভার রাস্তার আলো এবং উপকূলীয় উচ্চ-আদ্রতা বা উচ্চ-লবণ পরিবেশের জন্য, জল প্রবেশ এবং ব্যর্থতা রোধ করতে IP65 জলরোধী এবং আবহাওয়া-প্রতিরোধী মডেলগুলি বেছে নিন।

উত্তরাঞ্চলে উপ-শূন্য তাপমাত্রা সহ অঞ্চলগুলির জন্য, নিশ্চিত করুন যে পণ্যটি ≥-40°C কম-তাপমাত্রা অপারেশন সমর্থন করে।

3. ট্রান্সমিশন দূরত্বের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন

স্বল্প-দূরত্বের অন্দর সরঞ্জামের জন্য, কম-লাভ অ্যান্টেনা নির্বাচন করা যেতে পারে।

খামারভূমি এবং পার্কগুলিতে বহিরঙ্গন পর্যবেক্ষণ অ্যাপ্লিকেশনের জন্য, গেটওয়ে বিনিয়োগ কমাতে উচ্চ-লাভের ডুয়াল-ব্যান্ড অ্যান্টেনা ব্যবহার করা উচিত।

4. প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন

পরীক্ষাগার পরীক্ষা এবং স্বল্পমেয়াদী প্রকল্পের জন্য, অল্প পরিমাণে মানক মডেল কেনা যেতে পারে।

স্মার্ট শহর এবং স্মার্ট কৃষির মতো দীর্ঘমেয়াদী বড় আকারের প্রকল্পগুলির জন্য, স্ক্রিন-প্রিন্ট করা লোগো এবং ডেডিকেটেড ইন্টারফেসের সাথে বাল্ক কাস্টমাইজেশন নির্বাচন করা যেতে পারে যাতে সামঞ্জস্যপূর্ণ সরঞ্জামের উপস্থিতি বজায় রাখা যায় এবং দীর্ঘমেয়াদী অপারেশন এবং রক্ষণাবেক্ষণ খরচ কমানো যায়।

FAQ

প্রশ্ন 1: এই LoRa বাহ্যিক অ্যান্টেনা কি একই সাথে 433MHz এবং 915MHz ফ্রিকোয়েন্সি ব্যান্ড উভয়কেই সমর্থন করে?

A1: Qianmu কমিউনিকেশনের LoRa বাহ্যিক অ্যান্টেনা 430-440MHz, 860-930MHz এর সম্পূর্ণ পরিসর কভার করে এবং 433MHz, 868MHz এবং 915MHz এর মূলধারার ISM ব্যান্ডের সাথে পুরোপুরি সামঞ্জস্যপূর্ণ। একটি একক অ্যান্টেনা বিভিন্ন অঞ্চলে LoRa ডিভাইসে অভিযোজিত হতে পারে।

প্রশ্ন 2: অ্যান্টেনা ইন্টারফেস, হাউজিং লোগো এবং এক্সপোর্ট প্যাকেজিং কাস্টমাইজ করা যেতে পারে?

A2: সম্পূর্ণরূপে কাস্টমাইজযোগ্য। সোর্স ফ্যাক্টরি হিসেবে, আমরা চাহিদা অনুযায়ী SMA/BNC/N/IPEX-এর মতো বিভিন্ন ধরনের RF ইন্টারফেস প্রতিস্থাপন করতে পারি, শেলে গ্রাহক ব্র্যান্ডের লোগোর সিল্ক-স্ক্রিন প্রিন্টিং সমর্থন করতে পারি, কাস্টম নিরপেক্ষ ইংরেজি এক্সপোর্ট কালার বক্স, এবং OEM/ODM কাস্টম অর্ডারের ন্যূনতম অর্ডারের পরিমাণ নমনীয়ভাবে আলোচনা করা যেতে পারে।

প্রশ্ন 3: আমরা কিভাবে LoRa বাহ্যিক অ্যান্টেনার প্রকৃত সংক্রমণ দূরত্ব নিশ্চিত করতে পারি? আমরা কি পরিমাপ করা ডেটা সরবরাহ করতে পারি?

A3: হ্যাঁ। LoRa বাহ্যিক অ্যান্টেনার প্রতিটি ব্যাচ একটি রেডিও ফ্রিকোয়েন্সি অ্যানিকোইক চেম্বার পরীক্ষার রিপোর্ট সহ আসে।
