NB-IoT অ্যান্টেনা

বাজারে তিনটি প্রধান ধরনের IoT অ্যান্টেনা পাওয়া যায়: অন্তর্নির্মিত প্যাচ অ্যান্টেনা, সাকশন কাপ গাড়ি-মাউন্ট করা অ্যান্টেনা এবং স্ক্রু-মাউন্ট করা বহিরাগত জলরোধী অ্যান্টেনা।

এই নিবন্ধে দেখানো NB-IoT অ্যান্টেনা স্ক্রু-মাউন্ট করা আউটডোর ওয়াটারপ্রুফ অ্যান্টেনা বিভাগের অন্তর্গত। এটি বিশেষভাবে শিল্প বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, বহিরঙ্গন সমন্বিত সরঞ্জাম বাক্স এবং পৌর IoT টার্মিনালগুলির জন্য ডিজাইন করা হয়েছে।

Qianmu কমিউনিকেশনের ক্যাবিনেট এক্সটারনাল এনবি অ্যান্টেনা 700MHz থেকে 960MHz পর্যন্ত ফুল-ব্যান্ড NB-IoT সমর্থন করে এবং তিনটি প্রধান অপারেটরের ন্যারোব্যান্ড নেটওয়ার্কের সাথে সামঞ্জস্যপূর্ণ: চায়না মোবাইল, চায়না ইউনিকম এবং চায়না টেলিকম। এটি দুটি সাধারণ স্ক্রু আকারের সাথে পাওয়া যায়, M12 এবং M16, বেশিরভাগ গার্হস্থ্য এবং আমদানি করা শিল্প ক্যাবিনেটের ইনস্টলেশন হোলের মানগুলির সাথে মিলে যায়।

NB-IoT ক্যাবিনেটের জন্য একটি বাহ্যিক অ্যান্টেনা কি

একটি NB-IoT ক্যাবিনেট বাহ্যিক অ্যান্টেনা হল একটি স্ক্রু-মাউন্ট করা জলরোধী RF অ্যান্টেনা যা শিল্প IoT সরঞ্জামের জন্য ডিজাইন করা হয়েছে। এটি বহিরঙ্গন এবং শিল্প পরিবেশে NB-IoT টার্মিনালগুলির জন্য স্থিতিশীল বেতার সংকেত ট্রান্সমিশন প্রদানের জন্য সরঞ্জাম ক্যাবিনেটে বাহ্যিকভাবে ইনস্টল করা হয়।

কাজের নীতি

অনেক গ্রাহক ভুল করে বিশ্বাস করেন যে একটি অ্যান্টেনা শুধুমাত্র একটি ধাতব অসিলেটর এবং জলরোধী হাউজিং সিগন্যালের কার্যকারিতার উপর কোন প্রভাব ফেলে না। প্রকৃতপক্ষে, NB-IoT ক্যাবিনেটের বাহ্যিক অ্যান্টেনার কাঠামোগত নকশা সরাসরি দূর-দূরত্বের বহিরঙ্গন যোগাযোগের স্থায়িত্বকে প্রভাবিত করে। ভেক্টর নেটওয়ার্ক বিশ্লেষক এবং শিল্ডেড অ্যানিকোইক চেম্বারগুলির মাধ্যমে কাজের কর্মক্ষমতা পরীক্ষা এবং যাচাই করা যেতে পারে।

1. কম-ফ্রিকোয়েন্সি অসিলেটর রেজোন্যান্ট স্ট্রাকচার

NB-IoT 700-960MHz কম-ফ্রিকোয়েন্সি কমিউনিকেশন ব্যান্ডে কাজ করে, যার তরঙ্গদৈর্ঘ্য বেশি এবং অসিলেটর দৈর্ঘ্য এবং গ্রাউন্ড ম্যাচিংয়ের জন্য উচ্চতর প্রয়োজনীয়তা রয়েছে। অ্যান্টেনা ভিতরে বিভক্ত তামা বিকিরণকারী উপাদান ব্যবহার করে, সঠিকভাবে ন্যারোব্যান্ড লো-ফ্রিকোয়েন্সি রেজোন্যান্সের সাথে মেলে এবং সাধারণ ছোট অ্যান্টেনাগুলিতে পাওয়া অনুরণন অফসেট এবং স্থায়ী তরঙ্গ বৃদ্ধি এড়িয়ে যায়।

2. ক্যাবিনেট-বিচ্ছিন্ন বিকিরণ কাঠামো

অ্যান্টেনা ক্যাবিনেটের বাইরে ইনস্টল করা হয়। ধাতব স্ক্রু ফিক্সিং এবং গ্রাউন্ড কাপলিং এর জন্য ব্যবহৃত হয়, যখন অসিলেটর ক্যাবিনেট শিট মেটাল থেকে নিরাপদ বিচ্ছিন্ন দূরত্ব বজায় রাখে। এটি ধাতব ঘের দ্বারা সৃষ্ট আরএফ সংকেত রক্ষা এবং শোষণ এড়ায়।

একই স্পেসিফিকেশনের জন্য, একটি ধাতব ক্যাবিনেটের ভিতরে স্থাপিত একটি অন্তর্নির্মিত অ্যান্টেনা 6-9dB ক্ষয় অনুভব করতে পারে, যখন বাহ্যিক NB-IoT অ্যান্টেনার সামগ্রিক ক্ষরণ মাত্র 1-2dB।

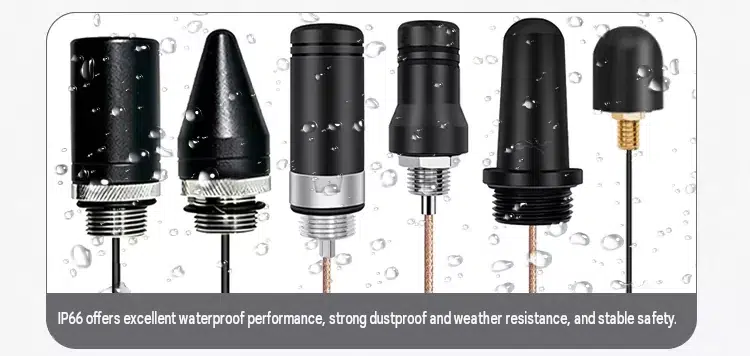

3. মাল্টি-স্তর সিল জলরোধী কাঠামো

অ্যান্টেনা একটি পিছনের জলরোধী সিলিকন গ্যাসকেট, থ্রেডেড ওয়াটারপ্রুফ রাবার রিং, এবং ইনজেকশন-ছাঁচানো সীসা-আউট তারের কাঠামোকে তিনটি স্তরের সুরক্ষা প্রদান করে। বৃষ্টির জল এবং ঘনীভবন ক্যাবিনেটে তারের সাথে প্রবেশ করতে পারে না। 50Ω সমাক্ষ তারের স্থিতিশীল RF সংকেত সংক্রমণ বজায় রাখে এবং বহিরঙ্গন তাপমাত্রা পরিবর্তনের কারণে প্রতিবন্ধক ড্রিফট প্রতিরোধ করে।

4. শব্দ দমন কাঠামো

অ্যান্টেনা বেস একটি গ্রাউন্ড কাপলিং রিং যোগ করে যা পাওয়ার সাপ্লাই, পিএলসি, এবং ক্যাবিনেটের ভিতরে রিলে দ্বারা উত্পন্ন ইলেক্ট্রোম্যাগনেটিক শব্দ ফিল্টার করে, শব্দের মাত্রা কমায় এবং IoT টার্মিনাল বেস স্টেশন অ্যাক্সেসের সাফল্যের হার উন্নত করে।

সামঞ্জস্যপূর্ণ সরঞ্জাম

NB-IoT অ্যান্টেনা IoT টার্মিনালগুলির জন্য ডিজাইন করা হয়েছে যার জন্য ধাতব ক্যাবিনেট সুরক্ষা এবং দীর্ঘমেয়াদী আউটডোর অপারেশন প্রয়োজন৷ এটি বেসামরিক, বাণিজ্যিক এবং শিল্প ডিভাইসের জন্য উপযুক্ত:

1. স্মার্ট রিমোট ট্রান্সমিশন ওয়াটার মিটার ক্যাবিনেট

পৌরসভার জল এবং গ্যাস সরঞ্জাম, গ্যাস সংগ্রহের বাক্স, পাইপলাইনের চাপ পর্যবেক্ষণ এবং নিয়ন্ত্রণ ক্যাবিনেট এবং অনলাইন জলের গুণমান পর্যবেক্ষণ সরঞ্জাম।

2. স্মার্ট পাওয়ার এবং শিল্প নিয়ন্ত্রণ সরঞ্জাম

আউটডোর পাওয়ার কালেকশন ক্যাবিনেট, লো-ভোল্টেজ ডিস্ট্রিবিউশন মনিটরিং টার্মিনাল, ফটোভোলটাইক এনার্জি স্টোরেজ ইন্টিগ্রেটেড কন্ট্রোল ক্যাবিনেট এবং ইলেক্ট্রিসিটি মিটার কনসেনট্রেটর।

3. স্মার্ট সিটি নিরাপত্তা সরঞ্জাম

রোড ডাস্ট মনিটরিং বক্স, পরিবেশ ও আবহাওয়া পর্যবেক্ষণ স্টেশন, পার্কিং ব্যারিয়ার কন্ট্রোল ক্যাবিনেট এবং আউটডোর স্ট্রিট ল্যাম্প স্মার্ট কন্ট্রোলার।

4. ইন্ডাস্ট্রিয়াল অটোমেশন টার্মিনাল

ফ্যাক্টরি ওয়ার্কশপ ডেটা অধিগ্রহণ নিয়ন্ত্রণ বাক্স, গুদাম লজিস্টিক পজিশনিং টার্মিনাল, এবং সরঞ্জাম ফল্ট ওয়্যারলেস অ্যালার্ম ক্যাবিনেট।

5. কৃষি IoT সরঞ্জাম

ফিল্ড সয়েল মনিটরিং ক্যাবিনেট, অ্যাকুয়াকালচার ওয়াটার কোয়ালিটি কন্ট্রোল ক্যাবিনেট এবং গ্রিনহাউস এনভায়রনমেন্ট ইন্টিগ্রেটেড মনিটরিং ইকুইপমেন্ট।

বিস্তারিত প্রযুক্তিগত পরামিতি টেবিল

সাধারণ FAQ বিভাগ

প্রশ্ন 1: বাহ্যিক NB-IoT অ্যান্টেনার তারের দৈর্ঘ্য এবং সংযোগকারী কি পরিবর্তন করা যেতে পারে?

উঃ হ্যাঁ। স্ট্যান্ডার্ড মডেলগুলি 1.5 মি থেকে 10 মি পর্যন্ত সমঅক্ষীয় তারের দৈর্ঘ্যকে সমর্থন করে। SMA, IPEX, এবং N এর মতো সংযোগকারীগুলি প্রয়োজনীয়তা অনুসারে প্রতিস্থাপিত করা যেতে পারে। বাল্ক অর্ডারগুলি কাস্টম শেল রঙ এবং লোগো সিল্ক-স্ক্রিন প্রিন্টিংকেও সমর্থন করে।

প্রশ্ন 2: এই আউটডোর এনবি অ্যান্টেনা কি একই সময়ে চায়না মোবাইল, চায়না ইউনিকম এবং চায়না টেলিকম এনবি কার্ডের সাথে সামঞ্জস্যপূর্ণ?

উঃ হ্যাঁ। অ্যান্টেনা সম্পূর্ণ 700–960MHz NB-IoT ফ্রিকোয়েন্সি ব্যান্ড কভার করে এবং তিনটি প্রধান অপারেটরের NB নেটওয়ার্কের সাথে সামঞ্জস্যপূর্ণ। বিভিন্ন ফ্রিকোয়েন্সি ব্যান্ডের জন্য আলাদা সংস্করণ কেনার দরকার নেই।

Q3: ক্যাবিনেটের অভ্যন্তরীণ স্থান সীমিত হলে তারের নমন কি অ্যান্টেনা সংকেতকে প্রভাবিত করবে?

উত্তর: একটি বড় বাঁকানো ব্যাসার্ধের সাথে তারটি আলতোভাবে বাঁকানো যেতে পারে, তবে 90-ডিগ্রি বাঁকানো এবং বারবার ভাঁজ করা এড়ানো উচিত। ইনস্টলেশনের সময়, উল্লেখযোগ্য সংকেত ক্ষয় রোধ করতে তারের যতটা সম্ভব সোজা এবং হস্তক্ষেপের উত্স যেমন পাওয়ার সাপ্লাই এবং ফ্রিকোয়েন্সি কনভার্টার থেকে দূরে রাখুন।

প্রশ্ন 4: উপকূলীয় লবণ স্প্রে পরিবেশে দীর্ঘমেয়াদী ব্যবহারের সময় অ্যান্টেনার ধাতব বাদাম কি মরিচা প্রবণ?

উত্তর: না। অ্যান্টেনা লকিং বাদামটি প্যাসিভেটেড অ্যান্টি-রাস্ট অ্যালুমিনিয়াম খাদ দিয়ে তৈরি এবং 48-ঘন্টার লবণ স্প্রে পরীক্ষায় উত্তীর্ণ হয়েছে। উপকূলীয় এলাকায় দীর্ঘমেয়াদী বহিরঙ্গন ব্যবহারের সময় এটি মরিচা বা জ্যামিং প্রবণ নয়। অত্যন্ত ক্ষয়কারী পরিবেশের জন্য, কাস্টমাইজড অ্যান্টি-জারা সমাধানের জন্য ইঞ্জিনিয়ারদের সাথে পরামর্শ করা যেতে পারে।
