একটি রাবার ডাকি অ্যান্টেনা ঠিক কি?

A রাবার ডাকি অ্যান্টেনা(সাধারণত রাবার অ্যান্টেনা বা রাবার ডাক অ্যান্টেনা নামে পরিচিত) একটি সাধারণ ছোটওমনি অ্যান্টেনারাবার বা প্লাস্টিকের বাইরের প্রতিরক্ষামূলক স্তরের জন্য নামকরণ করা হয়েছে। এটি ওয়াকি-টকি, ওয়্যারলেস রাউটার, গাড়ি রেডিও এবং আইওটি ডিভাইসের মতো বেতার যোগাযোগ ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়। Qianmu কমিউনিকেশনস এর মূল বৈশিষ্ট্য এবং কাজের নীতিগুলি ব্যাখ্যা করে:

1. গঠন এবং নকশা বৈশিষ্ট্য

বাহ্যিক উপকরণ:

বাইরের স্তরটি নমনীয় রাবার/সিলিকন দিয়ে তৈরি (কয়েকটি শক্ত প্লাস্টিক), জলরোধী, শক প্রতিরোধ এবং জারা প্রতিরোধের মতো শারীরিক সুরক্ষা প্রদান করে।

রঙটি সাধারণত কালো হয়, অন্যান্য রঙে (যেমন সাদা বা কমলা) কয়েকটি কাস্টম বিকল্প উপলব্ধ।

অভ্যন্তরীণ গঠন:

কোর রেডিয়েটর: একটি অভ্যন্তরীণ সর্পিল-ক্ষত ধাতব তার (তামা বা ইস্পাত) ভিতরে লুকিয়ে থাকে, যা অ্যান্টেনার বিকিরণকারী উপাদান হিসাবে কাজ করে।

বেস ম্যাচিং সার্কিট: একটি ছোট ম্যাচিং সার্কিট (যেমন একটি ক্যাপাসিটর বা ইন্ডাক্টর) ডিভাইসের মিলের জন্য প্রতিবন্ধকতা (সাধারণত 50Ω) অপ্টিমাইজ করতে নীচে একত্রিত হতে পারে।

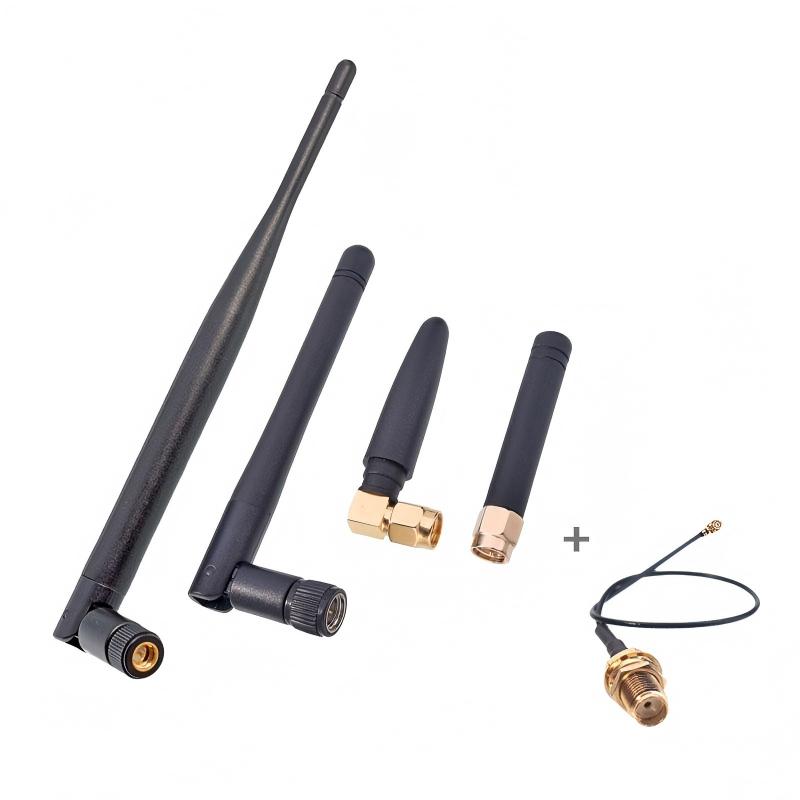

সংযোগকারী: সাধারণ RF ইন্টারফেস যেমন SMA, RP-SMA, এবং TNC ব্যবহার করা হয় নীচে, যা সরঞ্জামের সাথে সরাসরি স্ক্রু সংযোগের অনুমতি দেয়।

আকৃতি: নলাকার বা শঙ্কুযুক্ত, সাধারণত দৈর্ঘ্যে 5-20 সেমি (অপারেটিং ফ্রিকোয়েন্সি ব্যান্ডের উপর নির্ভর করে), যার ব্যাস প্রায় 0.5-2 সেমি।

2. অপারেটিং নীতি এবং বৈদ্যুতিক বৈশিষ্ট্য

বিকিরণ নীতি: অভ্যন্তরীণ সর্পিল তারটি মূলত একটি সংক্ষিপ্ত মনোপোল অ্যান্টেনা হিসাবে কাজ করে, এর বৈদ্যুতিক দৈর্ঘ্য সর্পিল কাঠামোর মধ্য দিয়ে প্রসারিত হয়, ছোট শারীরিক মাত্রা থাকা সত্ত্বেও লক্ষ্য ফ্রিকোয়েন্সি ব্যান্ডে (যেমন 433 MHz বা 2.4 GHz) অনুরণন সক্ষম করে।

সর্বমুখী বিকিরণ: উল্লম্বভাবে ইনস্টল করা হলে, এটি 360° এ অনুভূমিক দিকে অভিন্ন বিকিরণ প্রদান করে, উল্লম্ব দিক থেকে কম লাভের সাথে।

ব্যান্ড কভারেজ

1. একক-ব্যান্ড: বিশেষভাবে একটি নির্দিষ্ট ফ্রিকোয়েন্সি ব্যান্ডের জন্য ডিজাইন করা হয়েছে (যেমন, GPS 1.5GHz, 4G 1.8GHz)।

2. মাল্টি-ব্যান্ড: সেগমেন্টেড স্পাইরাল বা ইন্ডাকটিভ ডিজাইনের মাধ্যমে একাধিক ফ্রিকোয়েন্সি (যেমন, একই সাথে UHF 400 MHz এবং 2.4 GHz কভার করে) সমর্থন করে।

3. মূল সুবিধা

শারীরিক স্থায়িত্ব:

রাবারের আবরণটি বাঁক-প্রতিরোধী এবং জলরোধী (সাধারণত IP67 রেটযুক্ত), এটি বহিরঙ্গন বা মোবাইল অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে (যেমন স্বয়ংচালিত এবং হ্যান্ডহেল্ড ডিভাইস)।

ইনস্টল করা সহজ:

জটিল সেটআপ ছাড়াই সরাসরি ডিভাইস ইন্টারফেস সংযুক্ত করুন।

কম খরচ:

শিল্প ভর উৎপাদন কম খরচ আছে.

লাইটওয়েট:

সাধারণত 50 গ্রামের কম ওজনের, এটি বহনযোগ্য ডিভাইসের জন্য আদর্শ করে তোলে।

4. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

ভোক্তা ইলেকট্রনিক্স:

হোম রাউটার (Wi-Fi 2.4GHz/5GHz), ব্লুটুথ হেডফোন, স্মার্ট হোম সেন্সর।

TP-Link রাউটারের উপরে বিচ্ছিন্ন করা কালো রাবার অ্যান্টেনা।

পেশাদার ওয়্যারলেস যোগাযোগ:

দ্বি-মুখী রেডিও (UHF/VHF ব্যান্ড), যানবাহন-মাউন্টেড রেডিও, এবং ড্রোন ভিডিও ট্রান্সমিশন অ্যান্টেনা।

ইন্টারনেট অফ থিংস (IoT):

NB-IoT/LoRa মডিউল অ্যান্টেনা, GPS পজিশনিং টার্মিনাল।

শিল্প সরঞ্জাম:

ইন্ডাস্ট্রিয়াল রিমোট কন্ট্রোল (ক্রেন, এজিভি), সেন্সর নেটওয়ার্ক নোড।

5. সীমাবদ্ধতা এবং বিবেচনা

নিম্ন দক্ষতা:

ক্ষুদ্রকরণের সীমাবদ্ধতার কারণে, বিকিরণ কার্যকারিতা সাধারণত মাত্র 30%–60% (পূর্ণ আকারের অ্যান্টেনার জন্য 80%-এর তুলনায়)।

লাভ সীমিত:

কম লাভের বৈশিষ্ট্যের ফলে ট্রান্সমিশন দূরত্ব কম হয় (উদাহরণস্বরূপ, ডাইপোল অ্যান্টেনা সহ ওয়াই-ফাই রাউটারগুলি সাধারণত ≤50 মিটারের পরিসর কভার করে)।

ইনস্টলেশন অবস্থান সংবেদনশীল:

সর্বজনীনতা নিশ্চিত করতে উল্লম্বভাবে ইনস্টল করা আবশ্যক; ধাতব পৃষ্ঠের কাছাকাছি থাকলে কর্মক্ষমতা হ্রাস পায় (স্থল সমতল প্রভাব)।

স্থির ফ্রিকোয়েন্সি ব্যান্ড:

কারখানা ছাড়ার পরে ফ্রিকোয়েন্সি সামঞ্জস্য করা যাবে না; সরঞ্জাম ফ্রিকোয়েন্সি ব্যান্ড অনুযায়ী সুনির্দিষ্ট মডেল নির্বাচন প্রয়োজন।

6. নির্বাচন এবং ব্যবহারের সুপারিশ

ম্যাচিং ফ্রিকোয়েন্সি ব্যান্ড:

ডিভাইসের অপারেটিং ফ্রিকোয়েন্সি ব্যান্ড (যেমন, 315 MHz, 868 MHz, 2.4 GHz) নিশ্চিত করুন এবং সংশ্লিষ্ট অনুরণন অ্যান্টেনা নির্বাচন করুন।

ইন্টারফেস সামঞ্জস্যতা:

শারীরিক অমিল এড়াতে ডিভাইস ইন্টারফেসের ধরন (যেমন, SMA পুরুষ/মহিলা) যাচাই করুন।

দৃশ্য অভিযোজন:

আউটডোর সরঞ্জামগুলির একটি IP67 সুরক্ষা রেটিং থাকা উচিত; যানবাহন-মাউন্ট করা সরঞ্জামগুলি কম্পন-বিরোধী নকশা বিবেচনা করা উচিত।

কর্মক্ষমতা আপগ্রেড:

একটি উচ্চ-লাভ অ্যান্টেনা দিয়ে প্রতিস্থাপন করে দূর-পরিসরের প্রয়োজনীয়তা পূরণ করা যেতে পারে, তবে এটি সর্বজনীনতাকে ত্যাগ করবে।

সারাংশ: হুইপ অ্যান্টেনা ওয়্যারলেস ডিভাইসে একটি লাভজনক এবং ব্যবহারিক সমাধান উপস্থাপন করে, কম খরচে, সহজ ইনস্টলেশন এবং দৃঢ় শারীরিক স্থায়িত্বের কারণে ভোক্তা ইলেকট্রনিক্স এবং শিল্প হার্ডওয়্যারে পছন্দ করা হয়। যাইহোক, এর কম লাভ এবং সংকীর্ণ ব্যান্ডউইথ উচ্চ-পারফরম্যান্স পরিস্থিতিতে এর প্রয়োগকে সীমিত করে, তাই দীর্ঘ-পরিসর বা অত্যন্ত নির্ভরযোগ্য যোগাযোগের জন্য (যেমন ড্রোন ভিডিও ট্রান্সমিশন বা বেস স্টেশন) পেশাদার বাহ্যিক অ্যান্টেনাগুলি প্রয়োজনীয় থাকে।
