প্যানেল অ্যান্টেনা

একটি দিকনির্দেশক ফ্ল্যাট প্যানেল অ্যান্টেনা কি?

আমাদের 14DBI প্রাচীর-মাউন্টেড দিকনির্দেশক ফ্ল্যাট-প্যানেল অ্যান্টেনা হল একটি উচ্চ-লাভের সংকীর্ণ-বিম দিকনির্দেশক বিকিরণ অ্যান্টেনা, বিশেষভাবে অভ্যন্তরীণ দূর-দূরত্বের ওয়াইফাই নেটওয়ার্কিং, আউটডোর বেস স্টেশন সিগন্যাল রিসেপশন এবং ওয়্যারলেস সংকেত পরিবর্ধন প্রকৌশলের জন্য ডিজাইন করা হয়েছে। প্রচলিত সর্বমুখী অ্যান্টেনা সংকেত 360° বিতরণ করা হয় এবং সংক্রমণ দূরত্ব সীমিত; দিকনির্দেশক অ্যান্টেনাগুলি তাদের পিছনের প্রতিফলকগুলির উপর নির্ভর করে রেডিও ফ্রিকোয়েন্সি সংকেত সংগ্রহ করতে এবং একটি একক দিকে রেডিও ফ্রিকোয়েন্সি শক্তিকে কেন্দ্রীভূত করতে, উল্লেখযোগ্যভাবে দীর্ঘ-দূরত্বের সংক্রমণ ক্ষমতা বাড়ায়। আমাদের ব্যাপকভাবে উত্পাদিত ইনডোর এবং আউটডোর ডুয়াল-পারপাস অ্যান্টেনায় একটি ইন্টিগ্রেটেড সিল করা প্লাস্টিকের হাউজিং বৈশিষ্ট্য রয়েছে, এটি জলরোধী এবং ধুলোরোধী, ওয়াল মাউন্টিং সমর্থন করে, GSM, 4G, 5G, ওয়াইফাই ডুয়াল-ব্যান্ড, 433 ইন্টারনেট অফ থিংস লো-ফ্রিকোয়েন্সি মাল্টি-ব্যান্ডের সাথে সামঞ্জস্যপূর্ণ, দুটি অভ্যন্তরীণ RG58 এবং কমন ফিড-পিন এবং কমন ফিড-পিনের সাথে রয়েছে। N পুরুষ, এটি যোগাযোগ প্রকৌশল এবং আইওটি প্রকল্পের সর্বোচ্চ কভারেজ সহ ফ্ল্যাট-প্যানেল অ্যান্টেনা সমাধান।

কিভাবে অ্যান্টেনা কাজ করে

অনেক গ্রাহক ভুল করে অনুমান করে যে ফ্ল্যাট প্যানেলের নকশা শুধুমাত্র চেহারার জন্য। যাইহোক, দিকনির্দেশক ফ্ল্যাট প্যানেল অ্যান্টেনা তার অভ্যন্তরীণ মাল্টি-লেয়ার কাঠামোর মাধ্যমে ফোকাসড সিগন্যাল ট্রান্সমিশন এবং অভ্যর্থনা অর্জন করে। কাজের নীতিটি ভেক্টর নেটওয়ার্ক বিশ্লেষক, আরএফ অ্যানিকোইক চেম্বার এবং ইলেক্ট্রোম্যাগনেটিক সিমুলেশন বিশ্লেষণ সহ পেশাদার পরীক্ষার সরঞ্জামের মাধ্যমে যাচাই করা যেতে পারে।

1. অসিলেটর রেডিয়েশন এবং মেটাল রিফ্লেক্টর বিম-ফোকাসিং নীতি

অভ্যন্তরীণ অ্যারে অসিলেটর RF সংকেত প্রেরণ এবং গ্রহণের জন্য দায়ী। অসিলেটরের পিছনে অবস্থিত ধাতব প্রতিফলকটি সামনের দিকে পিছনে এবং পাশের দিকে বিকিরণ করা সংকেতগুলিকে প্রতিফলিত করে, রশ্মির প্রস্থকে সংকুচিত করে এবং সংকেতের ঘনত্বকে উন্নত করে। এই কাঠামোটি অ্যান্টেনাকে 14dBi পর্যন্ত উচ্চ লাভের কর্মক্ষমতা অর্জন করতে সক্ষম করে।

পরিমাপ করা তুলনা: একটি আদর্শ 3dBi সর্বমুখী অ্যান্টেনা সাধারণত একটি উন্মুক্ত পরিবেশে প্রায় 300 মিটারের ট্রান্সমিশন দূরত্ব প্রদান করে, যখন 14dBi দিকনির্দেশক অ্যান্টেনা একই অবস্থার অধীনে 1,200 মিটারের বেশি একটি স্থিতিশীল ট্রান্সমিশন দূরত্ব অর্জন করতে পারে।

2. মাল্টি-ব্যান্ড রেজোন্যান্ট ম্যাচিং স্ট্রাকচার

অভ্যন্তরীণ অসিলেটর ব্যাপক ফ্রিকোয়েন্সি সামঞ্জস্য অর্জনের জন্য একটি মাল্টি-স্লট অ্যারে ডিজাইন গ্রহণ করে। এটি 700-960MHz সেলুলার নেটওয়ার্ক, 2.4GHz/5.8GHz WiFi, এবং 433MHz IoT অ্যাপ্লিকেশন সহ একাধিক ওয়্যারলেস ফ্রিকোয়েন্সি ব্যান্ড সমর্থন করে। একটি অ্যান্টেনা ঘন ঘন প্রতিস্থাপন ছাড়াই বিভিন্ন ওয়্যারলেস ডিভাইসকে সমর্থন করতে পারে, ইনভেন্টরি খরচ কমাতে এবং ইঞ্জিনিয়ারিং পরিচালনাকে সহজ করতে সহায়তা করে।

3. RG58 ফিডার তারের সাথে লো-লস সিগন্যাল ট্রান্সমিশন

অ্যান্টেনা ট্রান্সমিশনের সময় সংকেত ক্ষতি কমাতে একটি ডাবল-লেয়ার শিল্ডিং স্ট্রাকচার সহ একটি RG58 কোএক্সিয়াল ফিডার তার ব্যবহার করে। এমনকি বর্ধিত তারের ইনস্টলেশন দূরত্বের সাথেও, স্থায়ী তরঙ্গ অনুপাত স্থিতিশীল থাকে, যা দীর্ঘ-দূরত্বের তারের কারণে সৃষ্ট উল্লেখযোগ্য সংকেত ক্ষয় রোধ করে।

4. বিরোধী হস্তক্ষেপ বহিরঙ্গন সুরক্ষা নকশা

ঘেরটি শিখা-প্রতিরোধী ABS উপাদান দিয়ে তৈরি এবং বাইরের বৃষ্টি, ধুলো এবং শিল্প ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ থেকে অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করার জন্য একটি সিল করা কাঠামো বৈশিষ্ট্যযুক্ত। এই নকশা দীর্ঘমেয়াদী বহিরঙ্গন অপারেশন সময় অসিলেটর অক্সিডেশন এবং সংকেত কর্মক্ষমতা প্রবাহ প্রতিরোধ করে।

FAQ

প্রশ্ন 1: একটি দিকনির্দেশক ফ্ল্যাট-প্যানেল অ্যান্টেনার ফিড দৈর্ঘ্য এবং আরএফ সংযোগকারী কি প্রতিস্থাপন করা যেতে পারে?

উত্তর: কাস্টমাইজেশন সমর্থিত। স্ট্যান্ডার্ড অ্যান্টেনা ফিডার 1 মিটার থেকে 15 মিটার পর্যন্ত যেকোনো দৈর্ঘ্যে কাস্টমাইজ করা যেতে পারে। সংযোগকারী SMA পুরুষ এবং মহিলা, N মাথা, BNC প্রয়োজন হিসাবে প্রতিস্থাপিত করা যেতে পারে. বড় অর্ডারের জন্য, শেলের লোগোটি কাস্টমাইজেশনের জন্য সিল্ক-স্ক্রিন করা যেতে পারে।

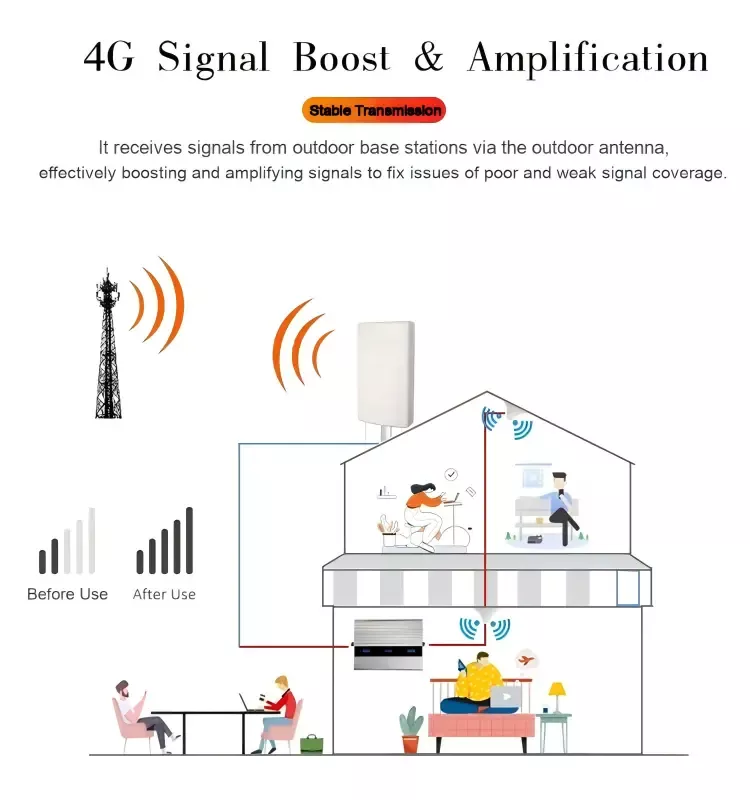

প্রশ্ন 2: এই ফ্ল্যাট-প্যানেল অ্যান্টেনাটি কি 4G সংকেত পরিবর্ধক এবং একটি ওয়াইফাই সেতু উভয় হিসাবে ব্যবহার করা যেতে পারে?

উত্তর: ঠিক। আমাদের অ্যান্টেনা একাধিক ব্যান্ড GSM/4G/5G/2.4G/5.8G কভার করে এবং সিগন্যাল রিপিটার, ওয়্যারলেস ব্রিজ এবং 433 আইওটি ডেটা ট্রান্সমিশন ডিভাইসের সাথে সামঞ্জস্যপূর্ণ। অ্যান্টেনার এক সেট একাধিক ইঞ্জিনিয়ারিং ডিভাইসের সাথে সামঞ্জস্যপূর্ণ।

প্রশ্ন 3: ধাতব দেয়াল এবং ইস্পাত কাঠামো কি অ্যান্টেনা সংকেতকে প্রভাবিত করবে?

উত্তর: ধাতব শীট রেডিও ফ্রিকোয়েন্সি সংকেত প্রতিফলিত এবং রক্ষা করতে পারে। ইনস্টল করার সময়, অ্যান্টেনার সামনের বিকিরণ পৃষ্ঠটি ধাতব রক্ষার বড় অঞ্চলগুলি এড়াতে হবে। যদি এটি এড়ানো অসম্ভব হয়, তাহলে বিভিন্ন পয়েন্টে সংকেত পেতে একটি অতিরিক্ত অ্যান্টেনা যোগ করা যেতে পারে এবং প্রকৌশলীরা একটি পয়েন্ট সমন্বয় পরিকল্পনা প্রদান করতে পারেন।

প্রশ্ন 4: বর্ষাকালে দীর্ঘ সময় বাইরে ব্যবহার করলে ফিডার জয়েন্টে জল প্রবেশ এবং শর্ট সার্কিটের প্রবণতা কীভাবে সমাধান করবেন?

উত্তর: ইনস্টলেশনের পরে, ধাতব যৌথ অবস্থানের চারপাশে জলরোধী বৈদ্যুতিক টেপ মোড়ানো। বহিরঙ্গন পোল-মাউন্ট করা অ্যান্টেনাকে একটি আপগ্রেড করা জলরোধী জয়েন্টের সাথে কাস্টমাইজ করা যেতে পারে যাতে বৃষ্টির জলকে জয়েন্টের ক্ষয় থেকে সম্পূর্ণরূপে রোধ করা যায়।
