এলডিএস অ্যান্টেনা

LDS অ্যান্টেনা (লেজার ডাইরেক্ট স্ট্রাকচারিং অ্যান্টেনা) হল একটি 3D-MID-ভিত্তিক RF কাঠামো যা ইনজেকশন-ছাঁচানো প্লাস্টিক সাবস্ট্রেটগুলিতে লেজার অ্যাক্টিভেশন প্রয়োগ করে তৈরি করা হয়, তারপরে পরিবাহী অ্যান্টেনা ট্রেস তৈরি করতে নির্বাচনী রাসায়নিক প্রলেপ দেওয়া হয়।

প্রক্রিয়াটি পরিবাহী প্যাটার্নগুলিকে ত্রিমাত্রিক হাউজিং উপাদানগুলিতে সরাসরি সংজ্ঞায়িত করতে সক্ষম করে, যেখানে অ্যান্টেনা জ্যামিতি একটি পৃথক RF অংশ হিসাবে একত্রিত না হয়ে যান্ত্রিক কাঠামোর মধ্যে এমবেড করা হয়।

প্রচলিত স্ট্যাম্পড বা শীট মেটাল অ্যান্টেনার বিপরীতে ডিভাইসের অভ্যন্তরে বিচ্ছিন্নভাবে মাউন্ট করার প্রয়োজন হয়, এলডিএস অ্যান্টেনা বিকিরণকারী কাঠামোকে ঘের বা অভ্যন্তরীণ প্লাস্টিকের ফ্রেমে একীভূত করে, সংজ্ঞায়িত বৈদ্যুতিক বৈশিষ্ট্য বজায় রেখে অ্যান্টেনা পাথকে জটিল 3D জ্যামিতি অনুসরণ করার অনুমতি দেয়।

একটি সিস্টেমের দৃষ্টিকোণ থেকে, LDS প্রযুক্তি 3D-MID (থ্রি-ডাইমেনশনাল মোল্ডেড ইন্টারকানেক্ট ডিভাইস) এর অন্তর্গত, যেখানে একটি একক ঢালাই উপাদান লেজার-অ্যাক্টিভেটেড পৃষ্ঠতলের নির্বাচনী ধাতবকরণের মাধ্যমে কাঠামোগত, পরিবাহী এবং হাউজিং ফাংশনগুলিকে একত্রিত করতে পারে।

কাজের নীতি

এলডিএস অ্যান্টেনার উত্পাদন প্রক্রিয়াকে চারটি মূল ধাপে ভাগ করা যেতে পারে:

ধাপ 1 – ইনজেকশন ছাঁচনির্মাণ: এলডিএস-নির্দিষ্ট কার্যকরী প্লাস্টিক ব্যবহার করে (বিশেষ ধাতু-জৈব যৌগিক সংযোজনযুক্ত), একটি ত্রিমাত্রিক প্লাস্টিক বন্ধনী বা হাউজিং ইনজেকশন ছাঁচনির্মাণের মাধ্যমে তৈরি করা হয়।

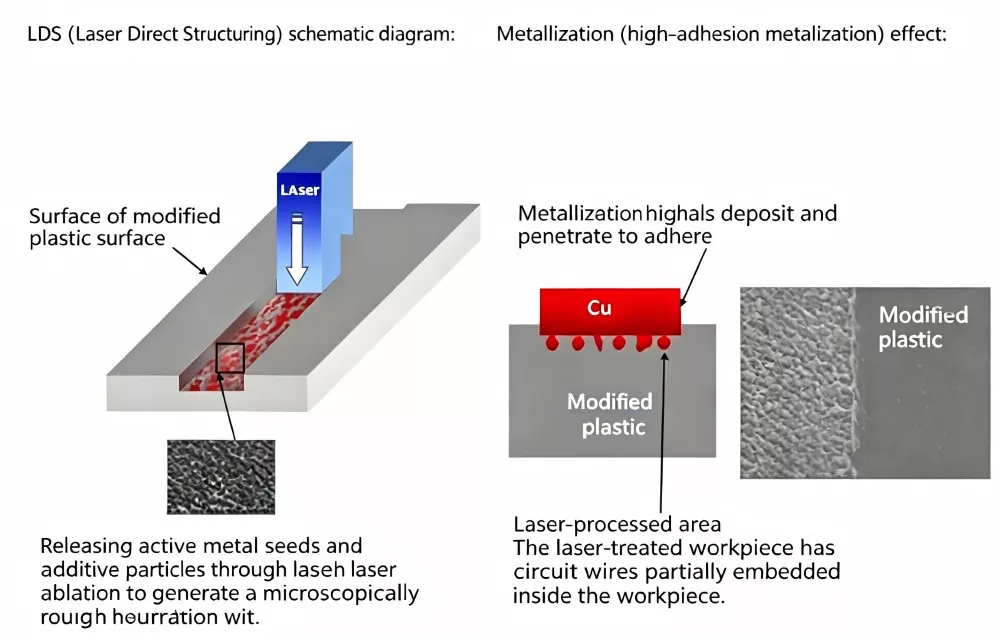

ধাপ 2 – লেজার অ্যাক্টিভেশন: কম্পিউটার পরিবাহী প্যাটার্নের গতিপথ অনুযায়ী লেজারের গতিবিধি নিয়ন্ত্রণ করে, লেজারটিকে ত্রিমাত্রিক প্লাস্টিকের উপাদানের পৃষ্ঠে প্রজেক্ট করে এবং কয়েক সেকেন্ডের মধ্যে সার্কিট প্যাটার্ন সক্রিয় করে। লেজার দ্বারা বিকিরণিত এলাকায়, সংযোজনগুলি সক্রিয় হয়, একটি মাইক্রোস্কোপিকভাবে রুক্ষ পৃষ্ঠ তৈরি করে যা ধাতু জমার জন্য সহায়ক।

ধাপ 3 – রাসায়নিক প্রলেপ: সক্রিয় প্লাস্টিকের অংশগুলিকে একটি রাসায়নিক প্রলেপ বাথের মধ্যে রাখুন, যেখানে তামা, নিকেল এবং সোনার মতো ধাতুগুলি বেছে বেছে সক্রিয় এলাকায় জমা হয়, পরিবাহী চিহ্ন তৈরি করে।

ধাপ 4 - সমাবেশ এবং পরীক্ষা: অ্যান্টেনা সার্কিটের জন্য এলডিএস হাউজিং পিসিবি মাদারবোর্ডের সাথে স্প্রিং কন্টাক্ট, পিন বা B2B সংযোগকারীর মাধ্যমে বৈদ্যুতিকভাবে সংযুক্ত থাকে। একটি নেটওয়ার্ক বিশ্লেষক ব্যবহার করে একটি সম্পূর্ণ পরিদর্শনের পরে, সমাবেশ বিতরণ করা হয়।

প্রযোজ্য ডিভাইস

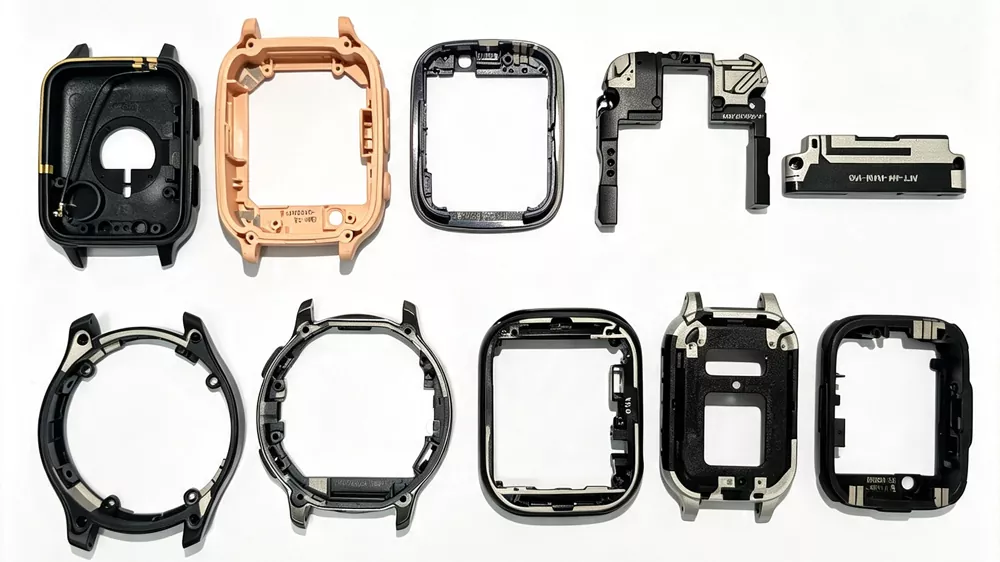

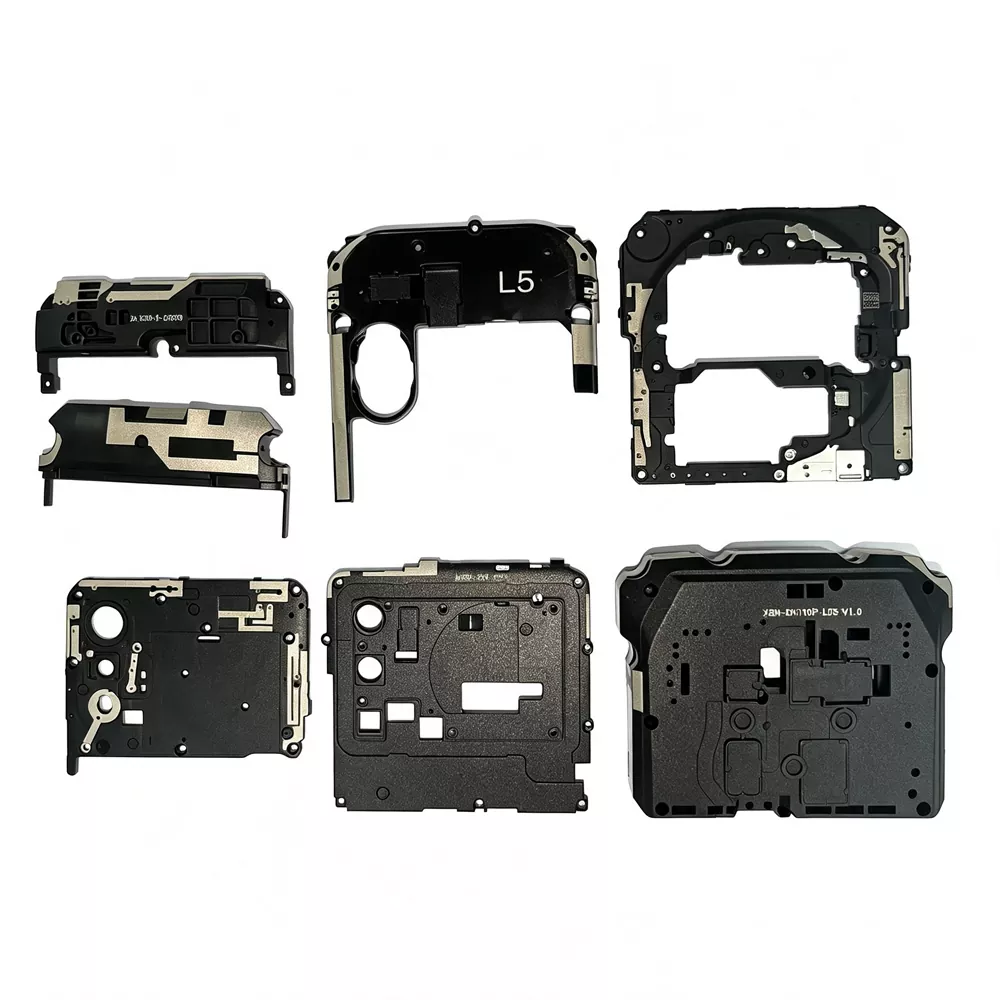

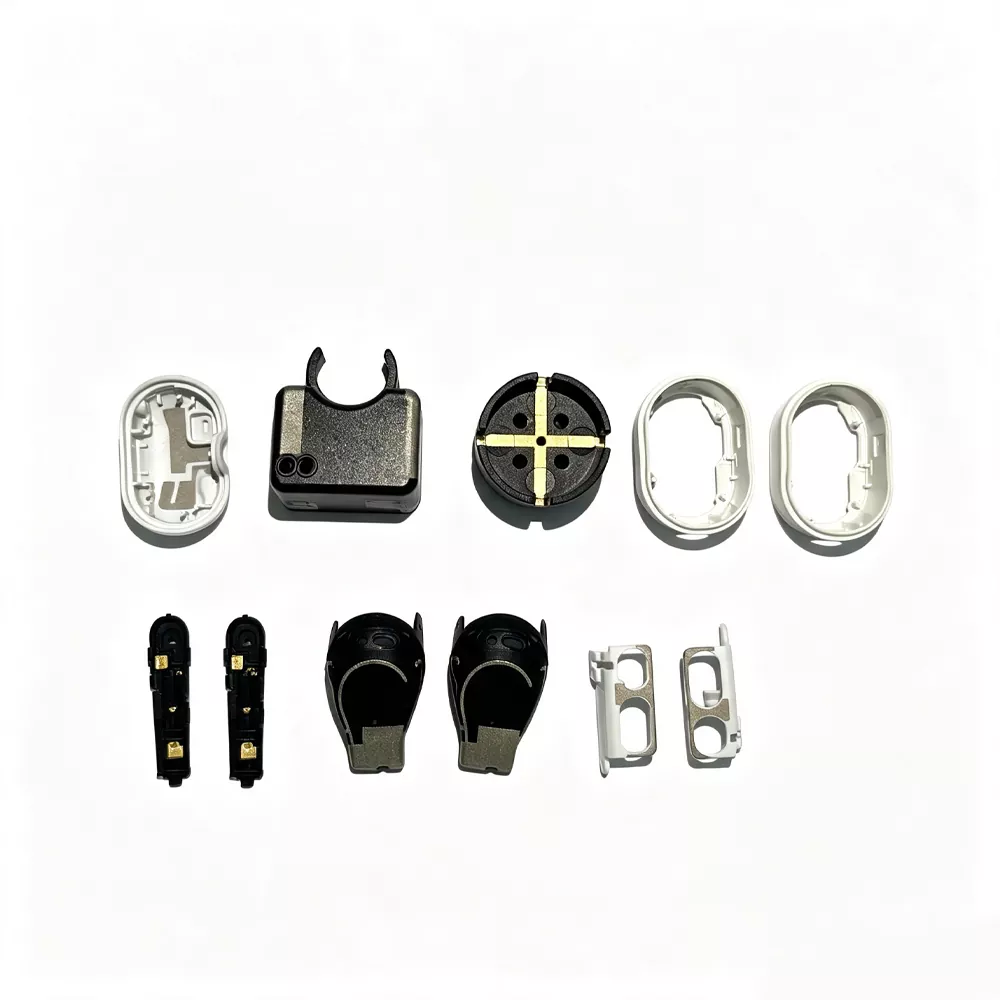

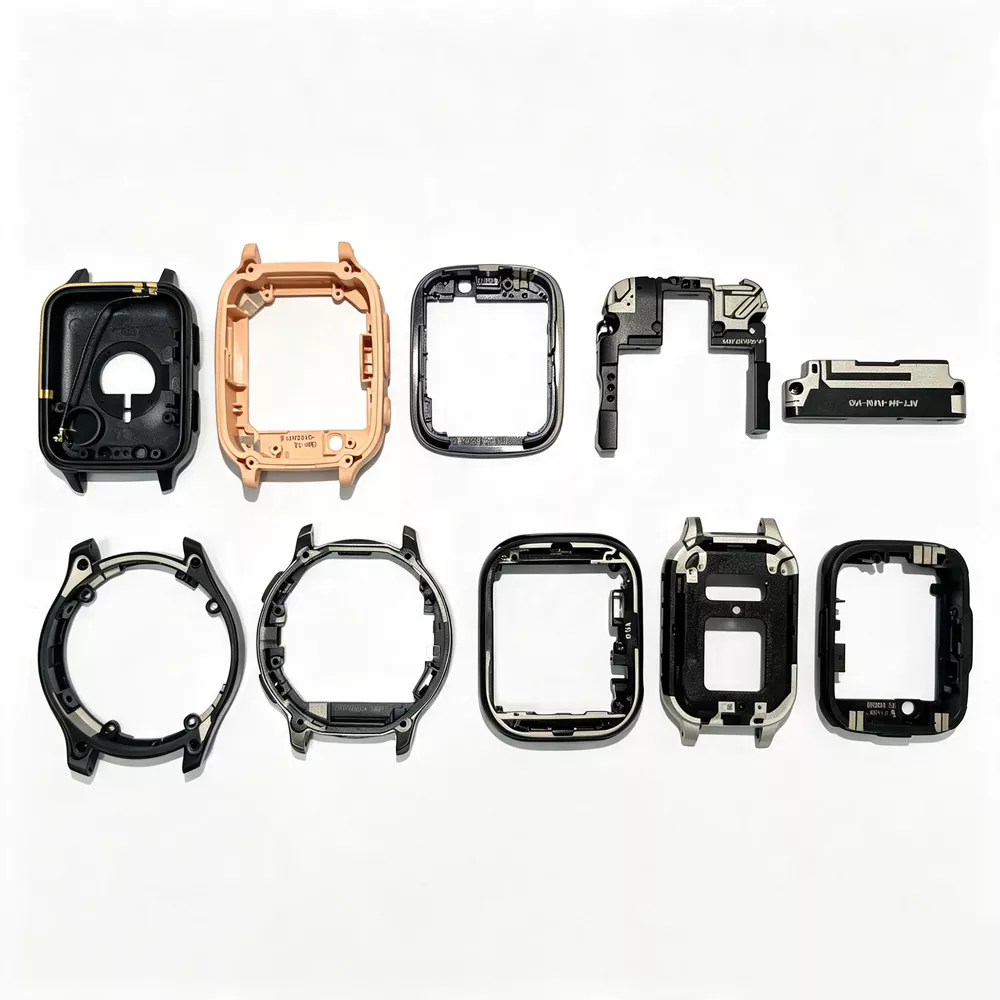

এলডিএস অ্যান্টেনা প্রযুক্তি একাধিক শিল্প এবং বেতার অ্যাপ্লিকেশন জুড়ে ব্যাপকভাবে ব্যবহৃত হয়:

কোর সেলিং পয়েন্ট

1. উচ্চ স্থান একীকরণ ক্ষমতা

LDS অ্যান্টেনাগুলিকে সরাসরি ডিভাইস হাউজিং বা স্ট্রাকচারাল বন্ধনীতে একত্রিত করা যেতে পারে, RF কার্যকারিতার সাথে উল্লেখযোগ্যভাবে আপোস না করে পাতলা পণ্য ডিজাইন সক্ষম করে। প্লাস্টিকের সাবস্ট্রেটে সুনির্দিষ্ট 3D প্যাটার্নিংয়ের মাধ্যমে অ্যান্টেনা ক্লিয়ারেন্স অর্জন করা হয়, এটি কমপ্যাক্ট মাল্টি-ব্যান্ড ওয়্যারলেস ডিভাইসের জন্য উপযুক্ত করে তোলে।

2. উত্পাদনের স্থায়িত্ব এবং প্রক্রিয়ার ধারাবাহিকতা

লেজার স্ট্রাকচারিং উচ্চ পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীল প্যাটার্ন রেজোলিউশন প্রদান করে, এটি ক্রমাগত উত্পাদন পরিবেশের জন্য উপযুক্ত করে তোলে। প্রতিটি ইউনিট সাধারণত RF পরীক্ষার মাধ্যমে যাচাই করা হয়, ডিজাইনের লক্ষ্যগুলির মধ্যে সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করার জন্য S11-এর মতো মূল পরামিতিগুলি যাচাই করা হয়।

3. অভ্যন্তরীণ RF হস্তক্ষেপ হ্রাস

যেহেতু পরিবাহী নিদর্শনগুলি সরাসরি ডিভাইসের আবাসনে গঠিত হয়, তাই LDS কাঠামোগুলি অভ্যন্তরীণ তারের উপর নির্ভরতা কমায় এবং ঘেরের ভিতরে কাছাকাছি ধাতব উপাদানগুলির দ্বারা সৃষ্ট হস্তক্ষেপ কমিয়ে দেয়।

4. মাল্টি-ব্যান্ড অ্যান্টেনা ইন্টিগ্রেশন ক্ষমতা

একাধিক কার্যকরী অ্যান্টেনা (LTE/GSM/Wi-Fi/Bluetooth/GNSS) একটি একক 3D সাবস্ট্রেটে একত্রিত করা যেতে পারে, সামগ্রিক উপাদানের সংখ্যা হ্রাস করে এবং সিস্টেম-স্তরের আরএফ আর্কিটেকচারকে সরল করে।

5. নমনীয় 3D RF নকশা ক্ষমতা

এলডিএস প্রযুক্তি বাঁকা পৃষ্ঠে জটিল পরিবাহী জ্যামিতি বাস্তবায়নকে সমর্থন করে, বিভিন্ন ফ্রিকোয়েন্সি ব্যান্ড জুড়ে সংজ্ঞায়িত RF সীমাবদ্ধতা বজায় রেখে অ্যান্টেনা বিন্যাস যান্ত্রিক রূপ অনুসরণ করতে দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

লেজার খোদাই প্রক্রিয়া এবং সতর্কতা

(1) পরিবাহী সার্কিট ডিজাইনের নোট

① LDS 3D সাবস্ট্রেটে ট্রেস রাউটিং ঘন ঘন তীক্ষ্ণ-কোণ রূপান্তর এড়াতে হবে। মাল্টি-ফেস স্ট্রাকচারে, সংলগ্ন পৃষ্ঠতল জুড়ে ক্রমাগত রাউটিং সাধারণত প্রক্রিয়ার স্থিতিশীলতা এবং প্লেটিং অভিন্নতা উন্নত করে, বিশেষ করে বড় হাউজিংগুলিতে।

② ন্যূনতম লেজার-সংজ্ঞায়িত ট্রেস প্রস্থ সাধারণত প্রায় 0.2 মিমি, ডিজাইন রেজোলিউশন এবং সাবস্ট্রেট জ্যামিতির উপর নির্ভর করে।

③ তড়িৎ রাসায়নিক জমার সময় প্লাটিং ব্রিজ গঠনের ঝুঁকি কমাতে পার্শ্ববর্তী পরিবাহী ট্রেসের মধ্যে ন্যূনতম ব্যবধান সাধারণত 0.5 মিমি-এর উপরে রাখা হয়।

④ পরিবাহী এলাকা এবং ঘেরের সীমানার মধ্যে ক্লিয়ারেন্স সাধারণত সাব-মিলিমিটার স্কেলে নিয়ন্ত্রিত হয়। লেজার প্রক্রিয়াকরণের সময় প্রান্ত দূষণ কমাতে সাধারণত গহ্বরের দেয়ালের কাছে প্রায় 1-2 মিমি একটি বাফার দূরত্ব প্রয়োগ করা হয়।

⑤ পৃষ্ঠের জ্যামিতি কলাই আচরণকে প্রভাবিত করে। সমতল অঞ্চলগুলি আরও স্থিতিশীল লেজার অ্যাক্টিভেশন এবং আবরণের সামঞ্জস্য প্রদান করে, যখন বাঁকা পৃষ্ঠগুলি কৌণিক এক্সপোজার পার্থক্যের কারণে বেধ এবং আনুগত্যে তারতম্য প্রবর্তন করতে পারে।

⑥ লেজার গঠনের পরে, অংশগুলিকে সরাসরি ইলেক্ট্রোপ্লেটিং-এ স্থানান্তর করা হয় যাতে ধাতবকরণের আগে অক্সিডেশন এবং পৃষ্ঠের দূষণ কম হয়।

（2） প্রলেপ এবং আবরণের আগে এলডিএস পণ্য সংগ্রহস্থলের প্রয়োজনীয়তা

① লেজার-অ্যাক্টিভেটেড অংশগুলিকে নিয়ন্ত্রিত আর্দ্রতা অবস্থায় (সাধারণত 60% RH-এর নিচে) সংরক্ষণ করা উচিত এবং প্রক্রিয়া প্রবাহের অনুমতি দেওয়ার সাথে সাথে পৃষ্ঠের অক্সিডেশন ঝুঁকি কমাতে প্লেটে স্থানান্তর করা উচিত।

② লেজার-প্রক্রিয়াজাত পৃষ্ঠের সাথে সরাসরি যোগাযোগ এড়ানো হয়, কারণ দূষণ পরবর্তী ধাতব জমার গুণমানকে প্রভাবিত করতে পারে।

③ ডেডিকেটেড ট্রে বা ফিক্সচারগুলি হ্যান্ডলিং এবং পরিবহনের সময় অবস্থানগত স্থিতিশীলতা বজায় রাখতে এবং পৃষ্ঠের ক্ষতি বা মাইক্রো-স্ক্র্যাচিং প্রতিরোধ করতে ব্যবহার করা হয়।

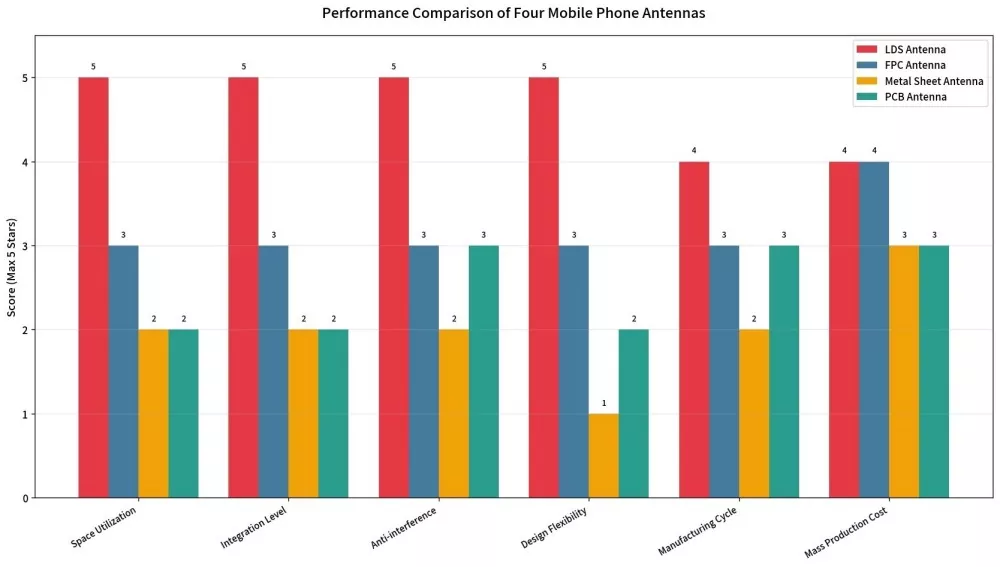

সমবয়সীদের সাথে তুলনা করুন

মান নিয়ন্ত্রণ প্রক্রিয়া

1. ইনকামিং উপাদান পরিদর্শন: বিশেষভাবে এলডিএসের জন্য ডিজাইন করা প্লাস্টিকের কণাগুলিতে ধাতব সংযোজন সামগ্রী পরীক্ষা করা

2. ইনজেকশন ছাঁচনির্মাণ নিয়ন্ত্রণ: মাত্রিক নির্ভুলতা ±0.05 মিমি

3. লেজার চিহ্নিতকরণ: সার্কিট অখণ্ডতার জন্য AOI স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন

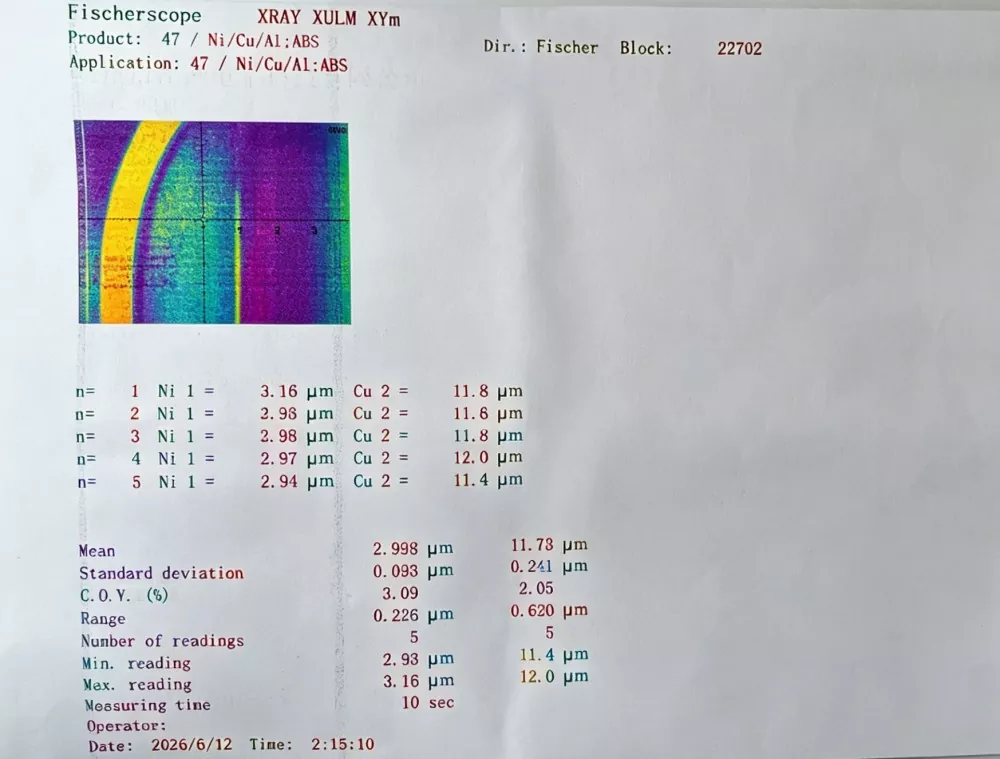

4. রাসায়নিক প্রলেপ: আবরণ পুরুত্ব অভিন্নতা পরিদর্শন (তামার স্তর ≥ 5 μm, নিকেল/সোনার স্তর ≥ 0.1 μm)

5. আরএফ টেস্টিং: নেটওয়ার্ক বিশ্লেষক S11, VSWR, লাভ এবং দক্ষতার সম্পূর্ণ পরিদর্শন করে।

6. নির্ভরযোগ্যতা নমুনা পরিদর্শন: শত গ্রিড সর্ব-সমেত আনুগত্য পরীক্ষা

একটি নির্ভরযোগ্য সরবরাহকারী হিসাবে, আমাদের পণ্যগুলির প্রতিটি ব্যাচ একটি পরীক্ষার রিপোর্ট নিয়ে আসে যা সংশ্লিষ্ট কাঁচামাল ব্যাচে ফিরে পাওয়া যেতে পারে।

এলডিএস অ্যান্টেনা পণ্যগুলি কীভাবে চয়ন করবেন

1. ফ্রিকোয়েন্সি ব্যান্ডের প্রয়োজনীয়তা দেখুন

ডিভাইসটির কোন যোগাযোগের ফ্রিকোয়েন্সি ব্যান্ডগুলিকে সমর্থন করতে হবে তা স্পষ্টভাবে উল্লেখ করুন—2G/3G/4G/5G সাব-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, ব্লুটুথ, NFC এবং অন্যান্য৷ বিভিন্ন ফ্রিকোয়েন্সি ব্যান্ড বিভিন্ন অ্যান্টেনা রাউটিং ডিজাইনের সাথে মিলে যায়।

2. ইনস্টলেশন স্থান পরীক্ষা করুন

- ডিভাইসের আবাসনে কি পর্যাপ্ত LDS লেআউট স্পেস আছে?

- একটি 3D বাঁকা পৃষ্ঠ বরাবর অ্যান্টেনা রাউটিং অনুসরণ করতে হবে? যে অবিকল যেখানে LDS excels.

3. সাবস্ট্রেট নির্বাচন পরীক্ষা করুন

এলডিএস অ্যান্টেনার সাবস্ট্রেট উপাদান অবশ্যই একটি এলডিএস-নির্দিষ্ট কার্যকরী প্লাস্টিক হতে হবে। সাধারণ বিকল্পগুলির মধ্যে রয়েছে PC, ABS, PC+ABS এবং LCP। তাপমাত্রা প্রতিরোধের, অস্তরক ধ্রুবক এবং যান্ত্রিক শক্তির ক্ষেত্রে বিভিন্ন উপকরণের নিজস্ব সুবিধা এবং অসুবিধা রয়েছে।

4. সীসা সময় এবং সর্বনিম্ন অর্ডার পরিমাণ চেক করুন.

প্রস্তুতকারক হিসাবে, আমরা অফার করি:

- নমুনা পর্যায়: 10 দ্রুত প্রোটোটাইপিং

- ছোট ব্যাচ: 100-1,000 পিসি, 2-সপ্তাহ ডেলিভারি

- বড় আকারের উৎপাদন: মাসিক ক্ষমতা 100,000 ইউনিট অতিক্রম করে, নিশ্চিত ডেলিভারি সময় সহ।

FAQ

প্রশ্ন: একটি এলডিএস অ্যান্টেনা এবং একটি এফপিসি অ্যান্টেনার মধ্যে পার্থক্য কী?

উত্তর: একটি FPC অ্যান্টেনা হল একটি নমনীয় সার্কিট সলিউশন যা ডিভাইসের ভিতরে ইনস্টল করা হয়, যার জন্য ডেডিকেটেড প্ল্যানার স্পেস প্রয়োজন। আএলডিএস অ্যান্টেনাডিভাইস হাউজিং বা বন্ধনীতে সরাসরি লেজার-গঠিত, যা 3D পৃষ্ঠের সাথে আরও ভাল অভিযোজন এবং উন্নত স্থান ব্যবহারের অনুমতি দেয়। এটি ঐতিহ্যগত FPC সমাধানগুলির তুলনায় উচ্চতর ইন্টিগ্রেশন ক্ষমতা এবং শক্তিশালী বিরোধী হস্তক্ষেপ কর্মক্ষমতা প্রদান করে।

প্রশ্ন: কাস্টমাইজেশনের জন্য সর্বনিম্ন অর্ডার পরিমাণ কত?

উত্তর: নমুনা পর্যায়ে কোন ন্যূনতম অর্ডার পরিমাণ প্রয়োজন হয় না। আমরা নমুনা অনুরোধ, 100 পিসি থেকে শুরু করে ছোট-ব্যাচের উত্পাদন এবং গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে বড়-ভলিউম অর্ডারগুলিকে সমর্থন করি। একটি সরাসরি কারখানা হিসাবে, আমরা বিভিন্ন প্রকল্প পর্যায়ে নমনীয় উত্পাদন সমর্থন প্রদান করি।

প্রশ্ন: কাস্টমাইজেশনের জন্য কি তথ্য প্রয়োজন?

উত্তর: গ্রাহকরা ডিভাইসের 3D CAD অঙ্কন (STEP বা IGS ফর্ম্যাট), টার্গেট ফ্রিকোয়েন্সি ব্যান্ড, PCB লেআউট এবং সংযোগকারীর ধরন প্রদান করতে পারেন। আমাদের ইঞ্জিনিয়ারিং টিম রাউটিং ডিজাইন, সিমুলেশন অপ্টিমাইজেশান এবং প্রোটোটাইপ যাচাইকরণ পরিচালনা করবে।

প্রশ্ন: এই প্রযুক্তি কি 5G মিলিমিটার-তরঙ্গ অ্যাপ্লিকেশন সমর্থন করতে পারে?

উঃ হ্যাঁ। প্রযুক্তিটি সাব-6 GHz এবং মিলিমিটার-ওয়েভ ফ্রিকোয়েন্সি ব্যান্ড উভয়ের জন্য অ্যান্টেনা ডিজাইন সমর্থন করে। চূড়ান্ত সমাধান ডিভাইস গঠন, উপলব্ধ স্থান, এবং প্রয়োজনীয় ফ্রিকোয়েন্সি কর্মক্ষমতা অনুযায়ী অপ্টিমাইজ করা হবে।

প্রশ্নঃ অ্যান্টেনার সার্ভিস লাইফ কত?

উত্তর: নির্ভরযোগ্যতা পরীক্ষাগুলি দেখায় যে -40℃ থেকে +85℃ এবং উচ্চ-তাপমাত্রা/উচ্চ-আর্দ্রতা 85℃/85% RH-তে 168 ঘন্টার জন্য 100 তাপচক্রের পরে, কর্মক্ষমতা হ্রাস 5% এর নিচে থাকে যখন আনুগত্য স্থিতিশীল থাকে। পরিকল্পিত সেবা জীবন 10 বছর অতিক্রম করতে পারে.

প্রশ্ন: আপনি অ্যান্টেনা টিউনিং সমর্থন প্রদান করতে পারেন?

উঃ হ্যাঁ। আমরা সিমুলেশন, প্রোটোটাইপিং এবং সিস্টেম-স্তরের অপ্টিমাইজেশন সহ সম্পূর্ণ টিউনিং পরিষেবা সরবরাহ করি, পণ্যগুলিকে CTA, CE, এবং FCC-এর মতো সার্টিফিকেশন প্রয়োজনীয়তা পূরণে সহায়তা করে।
