মুদ্রা অ্যান্টেনা

মুদ্রা অ্যান্টেনা হল একটি কমপ্যাক্ট, নলাকার বহিরাগত আরএফ অ্যান্টেনা যার একটি বোতামের মতো আকৃতি রয়েছে। একটি 2.4GHz 5.8GHz ডুয়াল ব্যান্ড অ্যান্টেনা হিসাবে ডিজাইন করা, এটি ওয়াইফাই, ব্লুটুথ এবং জিগবি যোগাযোগ ব্যবহার করে ছোট ইলেকট্রনিক ডিভাইসগুলির জন্য একটি হালকা ওয়্যারলেস ট্রান্সমিশন সমাধান প্রদান করে।

Qianmu কমিউনিকেশনের স্ব-উন্নত বোতাম রাবার রড অ্যান্টেনা ওয়ান-পিস ইনজেকশন ছাঁচনির্মাণ এবং সিলিং প্রযুক্তি গ্রহণ করে। এটি একটি সম্পূর্ণ তামার অনুরণিত উপাদান এবং নীচে একটি ধাতব প্রতিফলিত শিল্ডিং স্তরকে একীভূত করে।

একটি স্ট্যান্ডার্ড SMA থ্রেডেড ইন্টারফেস দিয়ে সজ্জিত, এই SMA ডুয়াল ব্যান্ড অ্যান্টেনাটি সরাসরি ডিভাইস হাউজিংয়ে মাউন্ট এবং সুরক্ষিত করা যেতে পারে। সরু রাবার রড অ্যান্টেনা এবং অন্তর্নির্মিত PCB অ্যান্টেনার সাথে তুলনা করে, এটি অভ্যন্তরীণ এবং বহিরঙ্গন অ্যাপ্লিকেশনের জন্য একটি সিল করা আবাসন সহ একটি কমপ্যাক্ট, বিচক্ষণ কাঠামো সরবরাহ করে।

কিভাবে এটা কাজ করে

কয়েন অ্যান্টেনা ডুয়াল-ব্যান্ড আরএফ ট্রান্সমিশন এবং রিসেপশনের জন্য একটি অভ্যন্তরীণ ডাবল-লেয়ার রিং কপার অসিলেটর ব্যবহার করে। বোতাম-আকৃতির বেস একটি ধাতব প্রতিফলিত স্তর অন্তর্ভুক্ত করে যা সংকেত বিকিরণ পরিচালনা করতে এবং কাছাকাছি ইলেকট্রনিক উপাদানগুলির প্রভাব কমাতে সাহায্য করার জন্য ডিজাইন করা হয়েছে।

1. স্তরযুক্ত অসিলেটর ডিজাইন:উপরের স্তরটি ব্লুটুথ এবং জিগবি দ্বারা ব্যবহৃত 2.4GHz ব্যান্ডের জন্য ডিজাইন করা হয়েছে, যখন নীচের স্তরটি সামঞ্জস্যপূর্ণ ওয়াইফাই ডিভাইসগুলির দ্বারা ব্যবহৃত 5.8GHz ব্যান্ডকে সমর্থন করে৷ বর্ণিত ফুল-ব্যান্ড VSWR হল ≤1.35৷

2. বেস শিল্ডিং এবং হস্তক্ষেপ ব্যবস্থাপনা:নীচের ধাতব প্রতিফলিত স্তরটি ডিভাইসের প্রধান বোর্ড, লিথিয়াম ব্যাটারি এবং ধাতব হাউজিং থেকে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের প্রভাব কমাতে ডিজাইন করা হয়েছে। প্রকৃত কর্মক্ষমতা ইনস্টলেশন পরিবেশের উপর নির্ভর করে এবং সমাপ্ত ডিভাইসে পরীক্ষার প্রয়োজন।

3. সিল করা হাউজিং এবং তাপমাত্রা প্রতিরোধের:ওয়ান-পিস ইনজেকশন-ছাঁচানো হাউজিং পরিবেশগত সুরক্ষার জন্য ডিজাইন করা হয়েছে। উল্লিখিত অপারেটিং তাপমাত্রা পরিসীমা হল -35°C থেকে +70°C। তাপমাত্রা-সম্পর্কিত ফ্রিকোয়েন্সি স্থিতিশীলতা নির্দিষ্ট পরীক্ষার শর্তাবলীর অধীনে নিশ্চিত করা উচিত।

4. আরএফ প্রতিবন্ধকতা মিল:অ্যান্টেনা RF ইন্টিগ্রেশনকে সমর্থন করতে এবং প্রতিবন্ধকতার অমিল কমাতে একটি 50Ω নামমাত্র প্রতিবন্ধকতা ব্যবহার করে। উপযুক্ত RF পরীক্ষার মাধ্যমে লাভ, VSWR এবং বিকিরণ দক্ষতা মূল্যায়ন করা যেতে পারে।

সামঞ্জস্যপূর্ণ সরঞ্জাম এবং অ্যাপ্লিকেশন

1. স্মার্ট হোম:স্মার্ট হোম ডিভাইসের জন্য একটি অ্যান্টেনা হিসাবে, এটি মিনি স্মার্ট গেটওয়ে, ওয়াইফাই সকেট, দরজা এবং জানালার অ্যালার্ম এবং ব্লুটুথ রিমোট কন্ট্রোলে ব্যবহার করা যেতে পারে। এর কমপ্যাক্ট কাঠামো সীমিত ইনস্টলেশন স্থান সহ ডিভাইসগুলিতে বেতার সংযোগ স্থাপনে সহায়তা করে।

2. ইন্ডাস্ট্রিয়াল ইন্টারনেট অফ থিংস:এই ওয়্যারলেস সেন্সর অ্যান্টেনাটি ক্ষুদ্র তাপমাত্রা এবং আর্দ্রতা টার্মিনাল, গুদাম সম্পদ-ট্র্যাকিং নোড এবং ওয়্যারলেস ডেটা ট্রান্সমিশন মডিউলগুলির জন্য বিবেচনা করা যেতে পারে। এটি আইওটি ডিভাইস অ্যাপ্লিকেশনগুলির জন্য অ্যান্টেনার সাথেও প্রাসঙ্গিক যেখানে ফ্রিকোয়েন্সি ব্যান্ড এবং ইনস্টলেশন শর্তগুলি সিস্টেমের প্রয়োজনীয়তার সাথে মেলে৷

3. পোর্টেবল ইলেকট্রনিক্স:পোর্টেবল ডিভাইসগুলির জন্য একটি কমপ্যাক্ট অ্যান্টেনা হিসাবে, এটি হ্যান্ডহেল্ড স্ক্যানিং সরঞ্জাম, পোর্টেবল ডিটেক্টর এবং মিনি ব্লুটুথ স্পিকারগুলিতে ব্যবহার করা যেতে পারে। চূড়ান্ত ইন্টিগ্রেশনের আগে ডিভাইস লেআউট এবং RF কর্মক্ষমতা মূল্যায়ন করা উচিত।

4. নিরাপত্তা ডিভাইস:ওয়্যারলেস সিকিউরিটি ডিভাইসের জন্য এই অ্যান্টেনা ছোট ওয়্যারলেস ক্যামেরা এবং অ্যাক্সেস-কন্ট্রোল সিস্টেমের জন্য উপযুক্ত হতে পারে। সামঞ্জস্যপূর্ণ ব্লুটুথ-ভিত্তিক এন্ট্রি সিস্টেমের জন্য, এটি একটি ব্লুটুথ অ্যাক্সেস কন্ট্রোল অ্যান্টেনা হিসাবে পরিবেশন করতে পারে।

5. আরএফ আনুষাঙ্গিক:ঐচ্ছিক আনুষাঙ্গিক SMA-থেকে-IPEX ফিডার কেবল এবং অন্যান্য সামঞ্জস্যপূর্ণ RF সংযোগ উপাদান অন্তর্ভুক্ত। ওয়্যারলেস মডিউল এবং ডিভাইস ইন্টারফেসের বিরুদ্ধে সংযোগকারী নির্বাচন নিশ্চিত করা উচিত।

মূল পণ্য বৈশিষ্ট্য

Qianmu কমিউনিকেশন কমপ্যাক্ট ওয়্যারলেস ডিভাইসের জন্য কয়েন অ্যান্টেনা বিকল্প সরবরাহ করে, অ্যাপ্লিকেশনের প্রয়োজনীয়তা অনুযায়ী নির্দিষ্টকরণ এবং ইন্টারফেস কনফিগারেশন নির্বাচন করে।

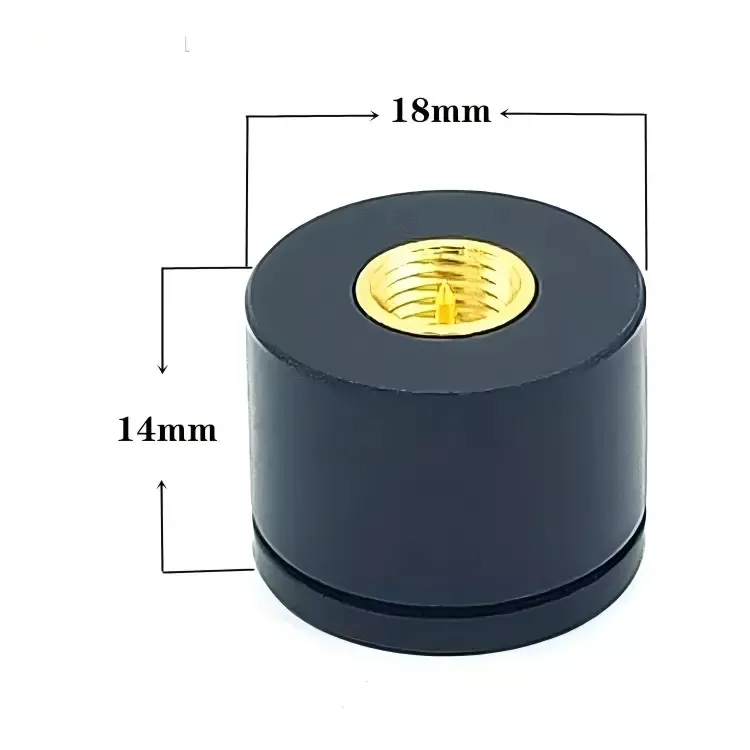

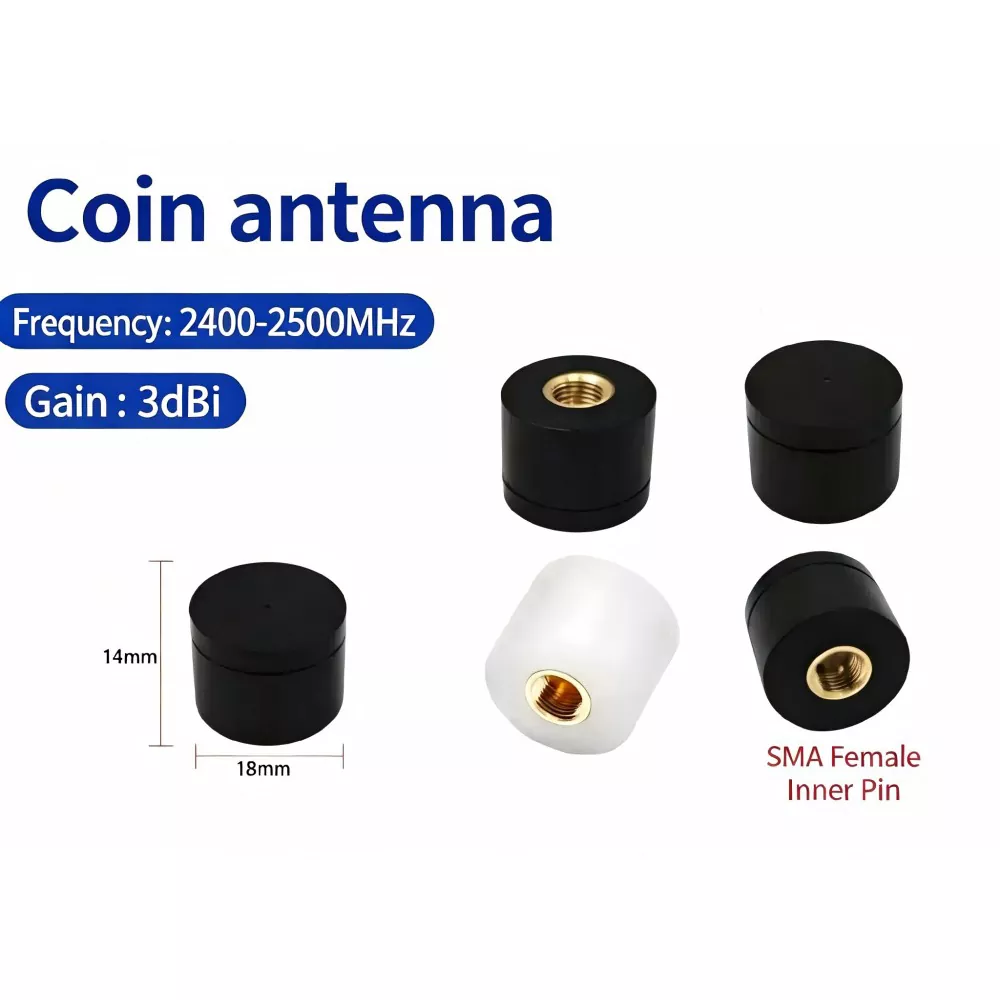

1. কমপ্যাক্ট বোতাম আকৃতির গঠন:15 মিমি এবং 18 মিমি বেস ব্যাস, 14 মিমি উচ্চতা সহ উপলব্ধ। ছোট ফুটপ্রিন্ট ইনস্টলেশন সমর্থন করে যেখানে বাহ্যিক অ্যান্টেনা স্থান সীমিত।

2. ডুয়াল-ব্যান্ড অপারেশন:এই মিনি ওয়াইফাই অ্যান্টেনা নির্দিষ্ট 2.4GHz এবং 5.8GHz ফ্রিকোয়েন্সি রেঞ্জ সমর্থন করে। ডিভাইস কনফিগারেশনের উপর নির্ভর করে, অ্যান্টেনা সামঞ্জস্যপূর্ণ ওয়াইফাই, ব্লুটুথ এবং জিগবি অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে। নির্বাচন করার আগে প্রোটোকল-নির্দিষ্ট ফ্রিকোয়েন্সি প্রয়োজনীয়তা নিশ্চিত করুন।

3. ইন্টারফেস বিকল্প:স্ট্যান্ডার্ড কনফিগারেশনের মধ্যে রয়েছে বিভিন্ন যোগাযোগ ব্যবস্থা সহ SMA ইন্টারফেস। সামঞ্জস্যপূর্ণ আনুষাঙ্গিক সোল্ডার টার্মিনাল এবং প্রথম-প্রজন্ম বা চতুর্থ-প্রজন্মের আইপিইএক্স ফিডার ক্যাবল, নির্বাচিত কনফিগারেশন সাপেক্ষে অন্তর্ভুক্ত থাকতে পারে।

4. পরিবেশ সুরক্ষা:IP54-রেটেড হাউজিংটি ধুলো প্রবেশ এবং জলের স্প্ল্যাশের বিরুদ্ধে সুরক্ষা প্রদানের জন্য ডিজাইন করা হয়েছে। স্টক এবং অর্ডারের প্রয়োজনীয়তা অনুসারে কালো এবং সাদা হাউজিং বিকল্পগুলি উপলব্ধ।

5. কাস্টমাইজেশন:কাস্টম এসএমএ অ্যান্টেনা বিকল্পগুলির মধ্যে মাত্রিক সমন্বয়, শেল লোগো প্রিন্টিং এবং আরএফ সংযোগকারী কনফিগারেশন অন্তর্ভুক্ত থাকতে পারে। প্রতিটি অর্ডারের জন্য স্টক প্রাপ্যতা, নমুনা লিড টাইম এবং ভলিউম মূল্য নিশ্চিত করা উচিত।

প্রযুক্তিগত বিশেষ উল্লেখ

আবেদনের উদাহরণ

1. স্মার্ট হোম সরঞ্জাম:একটি কমপ্যাক্ট অ্যান্টেনা একটি ওয়াইফাই দরজা বা জানালার অ্যালার্ম যেখানে আবাসন স্থান সীমিত সেখানে ইনস্টল করা যেতে পারে। চূড়ান্ত সংযোগ পরিসীমা অ্যান্টেনা বসানো, দেয়াল, হস্তক্ষেপ এবং ডিভাইসের RF কনফিগারেশনের উপর নির্ভর করে।

2. শিল্প সেন্সর টার্মিনাল:একটি ওয়্যারলেস সেন্সর অ্যান্টেনা তাপমাত্রা এবং আর্দ্রতা পর্যবেক্ষণ সরঞ্জামের সাথে ব্যবহার করা যেতে পারে। ধাতু-হাউসড ডিভাইসগুলির জন্য, অ্যান্টেনার অবস্থান এবং আশেপাশের স্থল কাঠামো RF কার্যকারিতার উপর তাদের প্রভাব নির্ধারণের জন্য মূল্যায়ন করা উচিত।

3. আউটডোর অ্যাক্সেস-কন্ট্রোল সরঞ্জাম:একটি বাহ্যিকভাবে মাউন্ট করা অ্যান্টেনা সামঞ্জস্যপূর্ণ ব্লুটুথ অ্যাক্সেস-কন্ট্রোল ডিভাইস সমর্থন করতে পারে। ঘের, সংযোগকারী সীল, এবং মাউন্ট ব্যবস্থা প্রয়োজনীয় পরিবেশগত অবস্থার বিরুদ্ধে পরীক্ষা করা উচিত।

4. হ্যান্ডহেল্ড সরঞ্জাম:হ্যান্ডহেল্ড ডিভাইসগুলির জন্য এই মিনি অ্যান্টেনাটি বেতার বারকোড স্ক্যানার এবং একটি কমপ্যাক্ট বাহ্যিক অ্যান্টেনার প্রয়োজন অন্যান্য পোর্টেবল ইলেকট্রনিক্সের জন্য বিবেচনা করা যেতে পারে। কানেকশনের স্থায়িত্ব লক্ষ্য করা অপারেটিং পরিবেশে যাচাই করা উচিত।

নির্বাচন এবং আদেশ নির্দেশিকা

1. ফ্রিকোয়েন্সি নির্বাচন:সামঞ্জস্যপূর্ণ ওয়াইফাই এবং ব্লুটুথ কনফিগারেশন ব্যবহার করে ডিভাইসগুলির জন্য, 2.4GHz এবং 5.8GHz ডুয়াল-ব্যান্ড মডেলের মূল্যায়ন করুন৷ শুধুমাত্র ব্লুটুথ অ্যাপ্লিকেশনের জন্য, একটি 2.4GHz একক-ব্যান্ড কনফিগারেশন উপলব্ধ থাকলে বিবেচনা করা যেতে পারে।

2. ইনস্টলেশন পরিবেশ:মেটাল হাউজিং সহ ডিভাইসগুলির জন্য, অ্যান্টেনার মাউন্টিং অবস্থান, ক্লিয়ারেন্স এবং গ্রাউন্ডিং ব্যবস্থা পর্যালোচনা করুন। একটি প্রতিফলিত বেস চূড়ান্ত ঘেরে আরএফ পরীক্ষার প্রয়োজনীয়তা দূর করে না।

3. আকার নির্বাচন:মাউন্ট স্থান সীমাবদ্ধ যখন 15 মিমি ব্যাস সংস্করণ বিবেচনা করুন। উপলব্ধ স্থান এবং প্রয়োজনীয় RF বৈশিষ্ট্যগুলি এটিকে সমর্থন করলে 18 মিমি সংস্করণ বিবেচনা করা যেতে পারে; বৃহত্তর মডেল সবসময় উচ্চ লাভ প্রদান করে অনুমান করার পরিবর্তে কর্মক্ষমতা নিশ্চিত করুন।

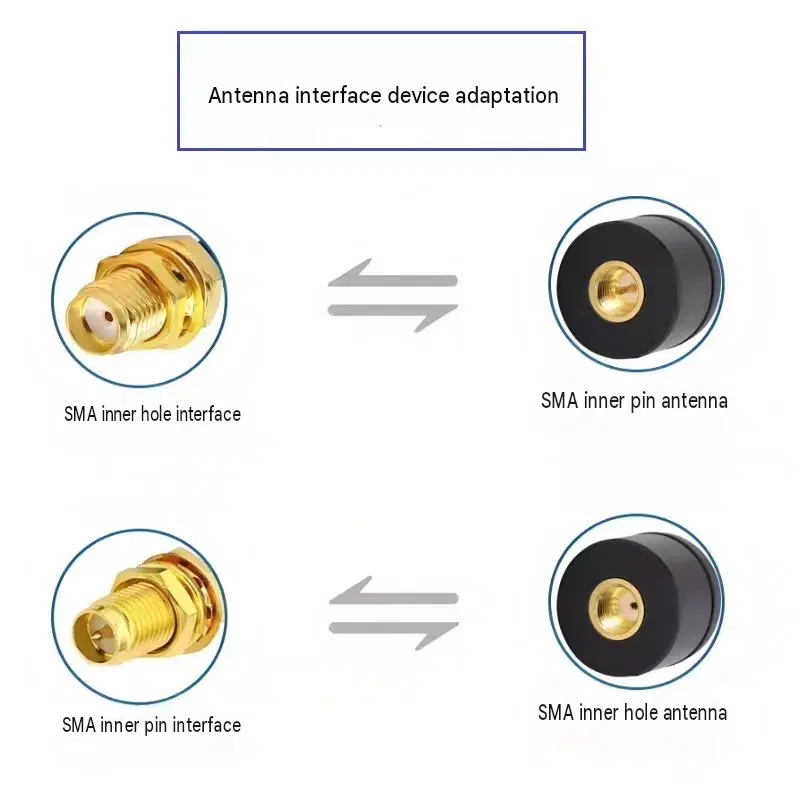

4. ইন্টারফেস এবং রপ্তানি প্রয়োজনীয়তা:ডিভাইসটির জন্য একটি এসএমএ ইনার-পিন বা ইনার-হোল ইন্টারফেস প্রয়োজন কিনা তা নিশ্চিত করুন। একটি অর্ডার প্রস্তুত করার সময় IPEX অ্যাডাপ্টার কেবল, সংযোগকারী কনফিগারেশন এবং নিরপেক্ষ এক্সপোর্ট প্যাকেজিং নিয়ে আলোচনা করা যেতে পারে।

FAQ

1. এই অ্যান্টেনা ধাতু-কেসযুক্ত ডিভাইসের সাথে ব্যবহার করা যেতে পারে?

এটি ধাতব-কেসযুক্ত ডিভাইসগুলির জন্য উপযুক্ত হতে পারে, তবে কার্যক্ষমতা অ্যান্টেনার মাউন্টিং অবস্থান, ক্লিয়ারেন্স, গ্রাউন্ড স্ট্রাকচার এবং হাউজিং ডিজাইনের উপর নির্ভর করে। প্রতিফলিত ভিত্তি কাছাকাছি কাঠামোর সাথে মিথস্ক্রিয়া পরিচালনা করতে সাহায্য করার উদ্দেশ্যে করা হয়েছে। সমাপ্ত ডিভাইসে পরীক্ষা করার পরামর্শ দেওয়া হয়।

2. SMA ইন্টারফেস কি IPEX এ পরিবর্তন করা যেতে পারে?

সুনির্দিষ্ট IPEX প্রজন্ম সহ সামঞ্জস্যপূর্ণ ফিডার কেবল এবং ইন্টারফেস কনফিগারেশন উপলব্ধ হতে পারে। অর্ডার করার আগে অনুগ্রহ করে প্রয়োজনীয় সংযোগকারী প্রকার, তারের দৈর্ঘ্য এবং ইনস্টলেশন ব্যবস্থা নিশ্চিত করুন।

3. একটি পরীক্ষাগার পরীক্ষার রিপোর্ট প্রদান করা যেতে পারে?

RF পরীক্ষার ডকুমেন্টেশন প্রযোজ্য পণ্য কনফিগারেশনের জন্য উপলব্ধ হতে পারে। অর্ডার দেওয়ার আগে Qianmu কমিউনিকেশনের সাথে উপলব্ধ রিপোর্ট, পরিমাপ করা প্যারামিটার এবং পরীক্ষার শর্তগুলি নিশ্চিত করুন।

4. এই 2.4GHz 5.8GHz ডুয়াল ব্যান্ড অ্যান্টেনা কি ওয়াইফাই এবং ব্লুটুথ ডিভাইসের জন্য উপযুক্ত?

নির্দিষ্ট ফ্রিকোয়েন্সি রেঞ্জ 2.4GHz এবং 5.8GHz অপারেশন কভার করে। সামঞ্জস্যতা ডিভাইসের বেতার প্রোটোকল, প্রয়োজনীয় ফ্রিকোয়েন্সি ব্যান্ড, সংযোগকারী এবং আরএফ ডিজাইনের উপর নির্ভর করে। ZigBee ডিভাইসগুলির জন্য 2.4GHz এ কাজ করে, ম্যাচিং কনফিগারেশন নিশ্চিত করুন এবং চূড়ান্ত পণ্যে কার্যকারিতা যাচাই করুন।

5. সংযোগকারী বা তারের কনফিগারেশন কাস্টমাইজ করা যেতে পারে?

কাস্টম SMA অ্যান্টেনা কনফিগারেশন বিভিন্ন ডিভাইস ইন্টারফেস এবং ইনস্টলেশন প্রয়োজনীয়তার জন্য উপলব্ধ হতে পারে। সংযোগকারীর ধরন, তারের দৈর্ঘ্য, ফ্রিকোয়েন্সি পরিসীমা এবং লক্ষ্য অ্যাপ্লিকেশন প্রদান করুন যাতে প্রয়োজনীয় কনফিগারেশন মূল্যায়ন করা যায়।

6. এই অ্যান্টেনা কি স্মার্ট সেন্সর এবং বহনযোগ্য সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে?

এটি স্মার্ট সেন্সর অ্যাপ্লিকেশন এবং অন্যান্য কমপ্যাক্ট ওয়্যারলেস পণ্যগুলির জন্য ওয়াইফাই অ্যান্টেনার জন্য উপযুক্ত হতে পারে যখন ফ্রিকোয়েন্সি পরিসীমা এবং RF বৈশিষ্ট্যগুলি ডিভাইসের প্রয়োজনীয়তাগুলি পূরণ করে৷ পোর্টেবল সরঞ্জামের জন্য, নকশা চূড়ান্ত করার আগে উপলব্ধ মাউন্ট স্থান, ঘের উপকরণ, এবং অ্যান্টেনার অবস্থান মূল্যায়ন করুন।
