মেটাল স্ট্যাম্প অ্যান্টেনা

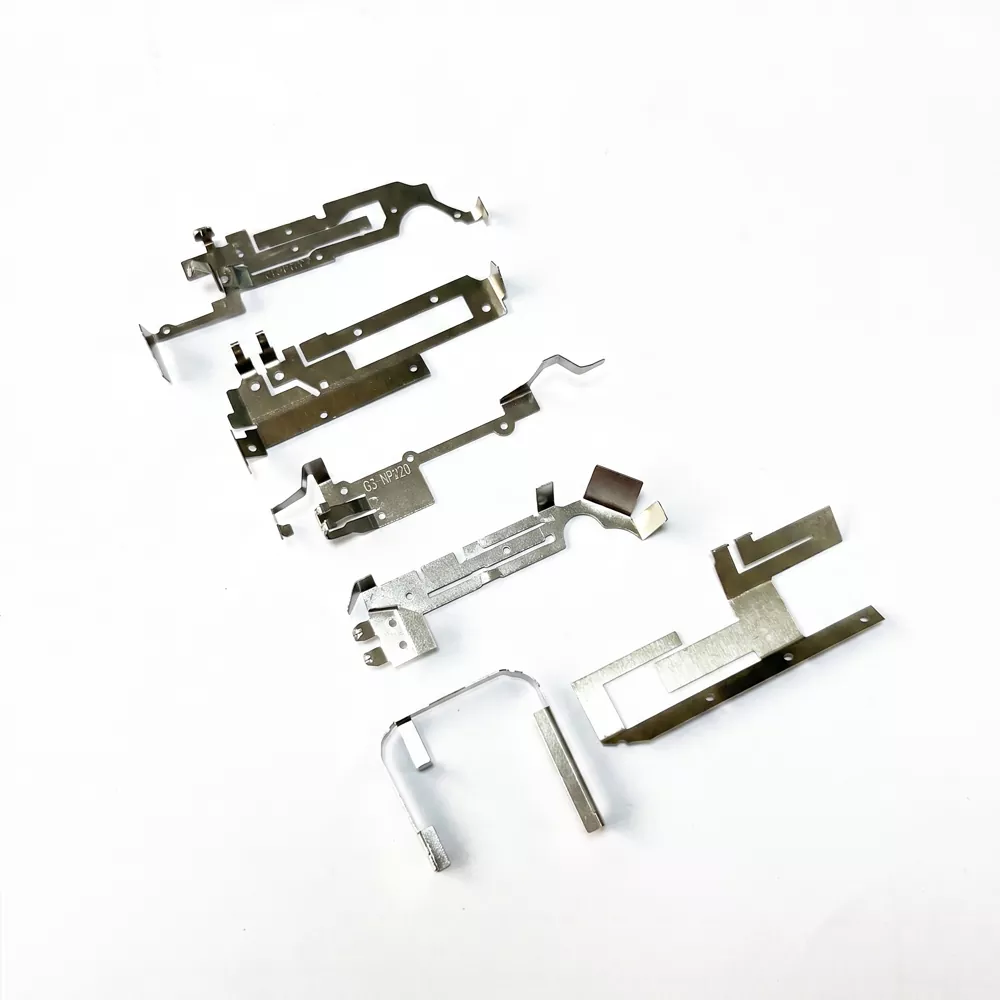

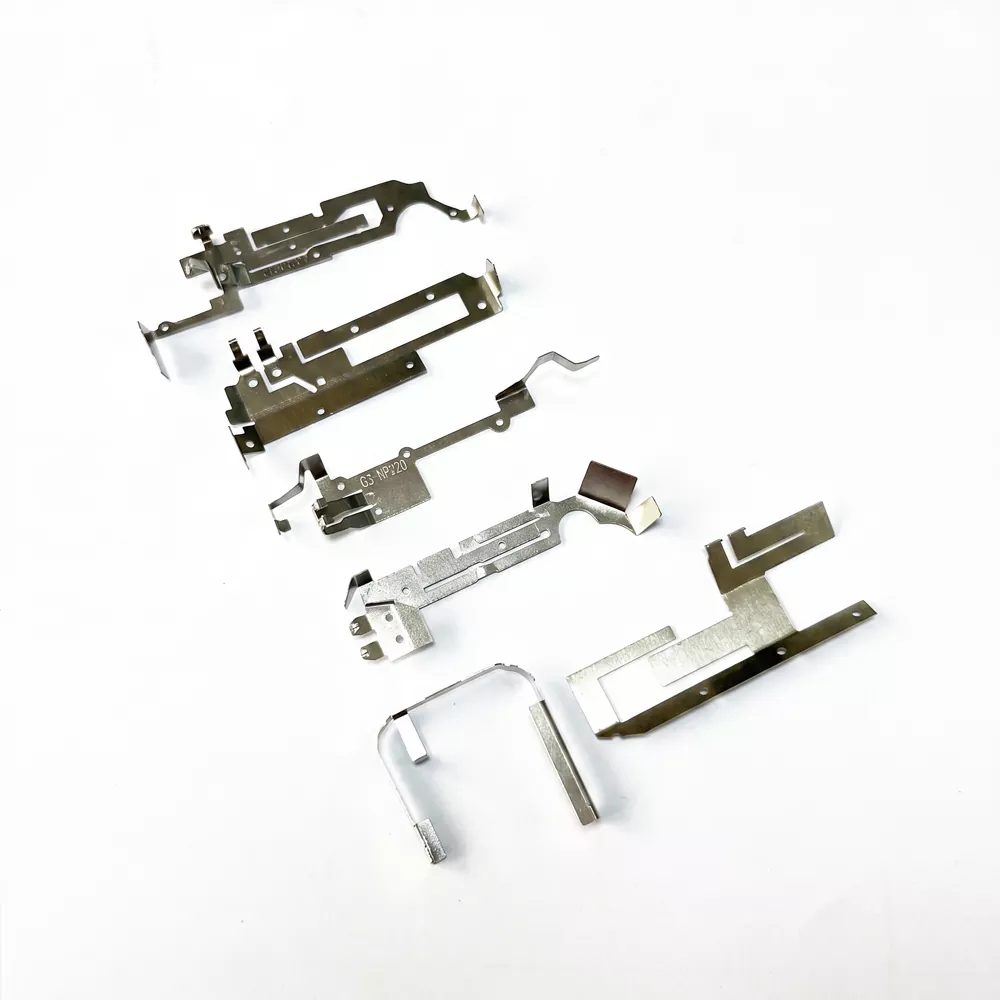

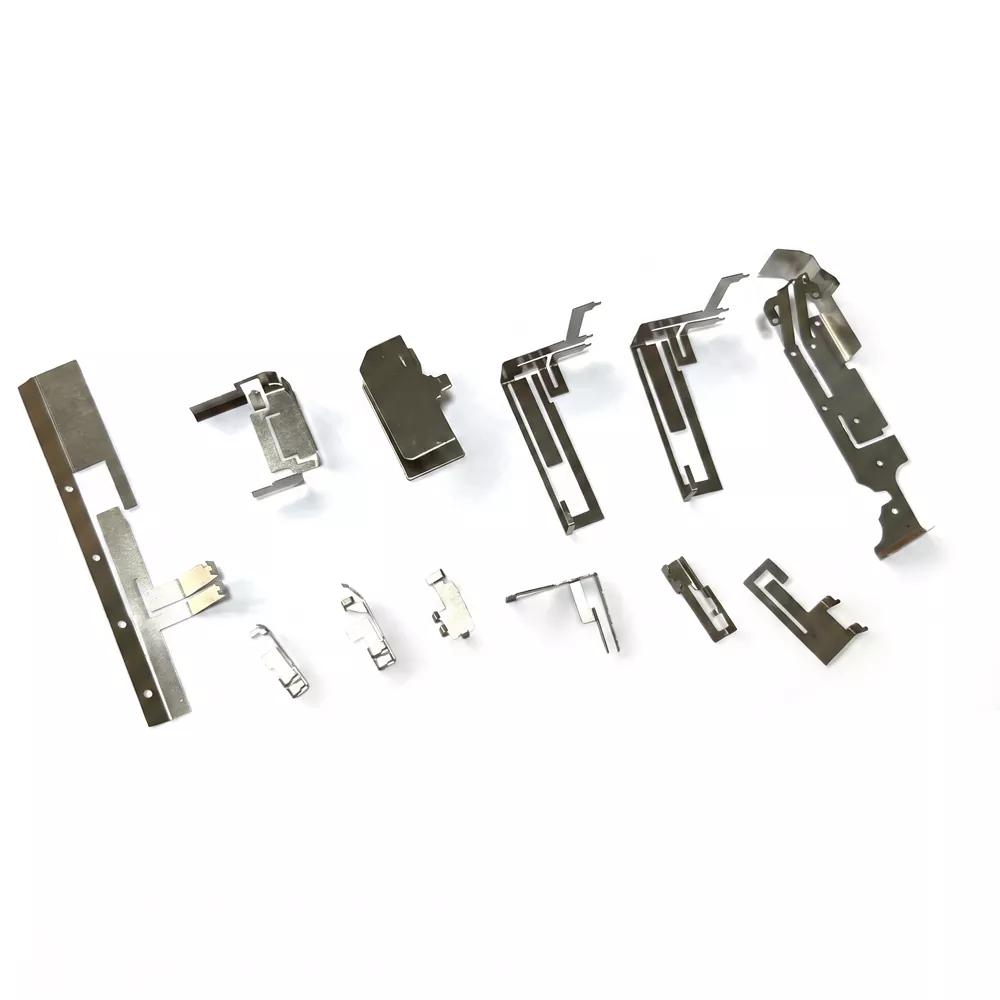

একটি মেটাল স্ট্যাম্প অ্যান্টেনা হল একটি RF উপাদান যা অতি-পাতলা স্টেইনলেস স্টিল (যেমন SUS301 বা SUS304) বা তামার খাদ থেকে একটি নির্ভুল স্ট্যাম্পিং প্রক্রিয়া ব্যবহার করে তৈরি করা হয়। সাধারণত 1 মিমি এর কম বেধ, এটিকে বাঁকা বা অনিয়মিত ডিভাইস পৃষ্ঠের সাথে ঘনিষ্ঠভাবে সামঞ্জস্য করার জন্য ডিজাইন করা হয়েছে, এটি কমপ্যাক্ট ইলেকট্রনিক পণ্যগুলির জন্য উপযুক্ত করে তোলে।

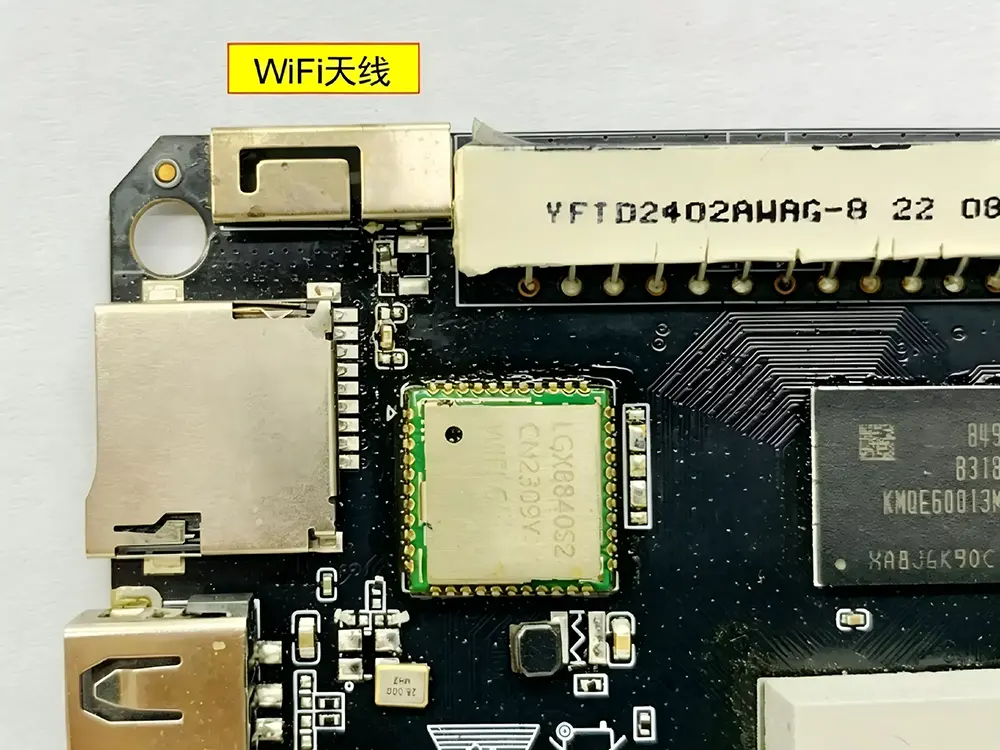

এই অ্যান্টেনা তার সাবধানে ডিজাইন করা ধাতব জ্যামিতি দ্বারা উত্পন্ন ইলেক্ট্রোম্যাগনেটিক অনুরণনের মাধ্যমে কাজ করে। ইনস্টলেশনের সময়, নীচের যোগাযোগের পয়েন্টগুলি পিসিবি অ্যান্টেনা টার্মিনালগুলিতে চাপ দেওয়া হয়, সোল্ডারিং ছাড়াই একটি নির্ভরযোগ্য বৈদ্যুতিক সংযোগ তৈরি করে। স্প্রিং কন্টাক্ট স্ট্রাকচার স্থিতিশীল সিগন্যাল ট্রান্সমিশন নিশ্চিত করে যখন স্থিতিস্থাপক বিকৃতির মাধ্যমে যান্ত্রিক চাপ শোষণ করে, বারবার সমাবেশ এবং কম্পন অবস্থার অধীনে দীর্ঘমেয়াদী স্থায়িত্ব সমর্থন করে।

মূল প্রযুক্তিগত বিশেষ উল্লেখ

মেটাল স্ট্যাম্প অ্যান্টেনা নিয়ন্ত্রিত প্রতিবন্ধকতা এবং স্থিতিশীল যান্ত্রিক যোগাযোগ কর্মক্ষমতা সহ কমপ্যাক্ট RF অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

মানসম্মত পরীক্ষার শর্তাবলী

ডেটা সামঞ্জস্য নিশ্চিত করার জন্য, সমস্ত RF এবং যান্ত্রিক পরামিতি নিম্নলিখিত মানক অবস্থার অধীনে পরিমাপ করা হয়:

প্রতিবন্ধকতা এবং VSWR পরিমাপ

একটি 50Ω রেফারেন্স সিস্টেম সহ একটি ক্যালিব্রেটেড ভেক্টর নেটওয়ার্ক বিশ্লেষক (VNA) ব্যবহার করে পরীক্ষা করা হয়েছে।

আরএফ পারফরমেন্স এনভায়রনমেন্ট

একটি স্ট্যান্ডার্ড রেফারেন্স গ্রাউন্ড প্লেন সহ একটি মুক্ত-স্থান বা আধা-অ্যানিকোইক পরিবেশে সঞ্চালিত পরিমাপ।

যান্ত্রিক যোগাযোগ পরীক্ষা

সংজ্ঞায়িত যোগাযোগের উচ্চতা এবং নিয়ন্ত্রিত প্রেস ফোর্স সহ একটি স্ট্যান্ডার্ড PCB প্যাড লেআউটে অ্যান্টেনা মাউন্ট করা হয়।

ফ্রিকোয়েন্সি পরিমাপের শর্ত

কেন্দ্রের ফ্রিকোয়েন্সি একটি প্রতিনিধি ডিভাইস ঘেরে ইনস্টলেশনের পরে মূল্যায়ন করা হয় যাতে প্রভাবগুলি ডিটেনিং করার জন্য অ্যাকাউন্টে।

তাপমাত্রা পরীক্ষার শর্ত

অবিচ্ছিন্ন বৈদ্যুতিক পর্যবেক্ষণের অধীনে -40℃ থেকে +85℃ পর্যন্ত তাপীয় সাইক্লিং পরিচালিত হয়।

প্রযোজ্য ডিভাইস এবং অ্যাপ্লিকেশন পরিস্থিতি

কী সেলিং পয়েন্ট: কেন একটি হার্ডওয়্যার স্প্রিং অ্যান্টেনা বেছে নিন?

স্থান-দক্ষ নকশা

এর নিম্ন-প্রোফাইল কাঠামোটি বাঁকা বা অনিয়মিত পৃষ্ঠের সাথে সামঞ্জস্যপূর্ণ হতে পারে, ব্যাটারি এবং অন্যান্য উপাদানগুলির জন্য অভ্যন্তরীণ স্থান সর্বাধিক করতে সহায়তা করে।

খরচ কার্যকর সমাবেশ

PCB পরিচিতিগুলির সাথে প্রেস-ফিট সংযোগ সোল্ডারিং প্রক্রিয়াগুলিকে দূর করে, সমাবেশের সময় এবং ব্যাপক উত্পাদনে উত্পাদন খরচ হ্রাস করে।

যান্ত্রিক স্থায়িত্ব

স্থিতিস্থাপক যোগাযোগ কাঠামো কম্পন, শক এবং বারবার যান্ত্রিক চাপের অধীনে স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা বজায় রাখে।

সঠিক পজিশনিং ডিজাইন

স্ট্যাম্পড অ্যালাইনমেন্ট হোল (গোলাকার এবং স্লটেড) স্বয়ংক্রিয় সমাবেশের সময় অ্যান্টেনা ফিড পয়েন্ট এবং PCB এর মধ্যে সুনির্দিষ্ট অবস্থান নিশ্চিত করে।

ইনস্টলেশন গাইড এবং ইঞ্জিনিয়ারিং সুপারিশ

সিস্টেম-স্তরের অ্যাপ্লিকেশনগুলিতে মেটাল স্ট্যাম্প অ্যান্টেনার সর্বোত্তম কার্যকারিতা নিশ্চিত করতে নিম্নলিখিত ইনস্টলেশন নির্দেশিকাগুলি Shenzhen Qianmu Communication Technology Co., Ltd. দ্বারা সরবরাহ করা হয়েছে।

1. পজিশনিং ডিজাইন

অ্যান্টেনা কাঠামোতে কমপক্ষে দুটি সারিবদ্ধ গর্ত ডিজাইন করুন: প্রাথমিক অবস্থানের জন্য একটি বৃত্তাকার গর্ত এবং গৌণ প্রান্তিককরণের জন্য একটি দীর্ঘায়িত গর্ত। সমাবেশের সময় যান্ত্রিক স্থিতিশীলতা নিশ্চিত করার জন্য ব্যবধান যথেষ্ট হওয়া উচিত।

2. ছাড়পত্রের প্রয়োজনীয়তা

বিকিরণকারী উপাদানটিকে আশেপাশের ধাতব উপাদান এবং পরিবাহী পদার্থ থেকে মুক্ত রাখুন। আশেপাশের কাঠামোর দ্বারা সৃষ্ট ডিটুনিং প্রভাব কমাতে একটি সঠিক ক্লিয়ারেন্স জোন বজায় রাখা উচিত। আঠালো ফিক্সেশন স্থিতিশীল মাউন্ট জন্য ব্যবহার করা যেতে পারে.

3. যোগাযোগ চাপ নিয়ন্ত্রণ

স্প্রিং টার্মিনাল এবং PCB ফিড প্যাডের মধ্যে যোগাযোগ বল নির্দিষ্ট যান্ত্রিক সীমার মধ্যে নিয়ন্ত্রণ করা উচিত। অপর্যাপ্ত চাপ RF যোগাযোগের স্থায়িত্বকে প্রভাবিত করতে পারে, যখন অত্যধিক চাপ যোগাযোগ কাঠামোর স্থায়ী বিকৃতি হতে পারে।

4. সিস্টেম-লেভেল টিউনিং

চূড়ান্ত ডিভাইসে সমাবেশের পরে, ঘের এবং আশেপাশের উপাদানগুলির সাথে সংযোগের কারণে অ্যান্টেনার কার্যকারিতা পরিবর্তন হতে পারে। সিস্টেম স্তরে অনুরণন নির্ভুলতা নিশ্চিত করতে ভেক্টর নেটওয়ার্ক বিশ্লেষক (ভিএনএ) ব্যবহার করে চূড়ান্ত টিউনিংয়ের পরামর্শ দেওয়া হয়।

কিভাবে সঠিক হার্ডওয়্যার স্প্রিং অ্যান্টেনা চয়ন করবেন?

একটি মেটাল স্ট্যাম্প অ্যান্টেনা নির্বাচন করার সময়, মূল্যায়ন নিম্নলিখিত মূল নকশা বিষয়গুলির উপর ভিত্তি করে করা উচিত:

উপলব্ধ ডিভাইস স্থান

ঘেরের অভ্যন্তরীণ স্থান পরিমাপ করুন এবং যথাযথ যান্ত্রিক ফিট নিশ্চিত করতে উপযুক্ত দৈর্ঘ্য, প্রস্থ এবং বেধ সহ একটি অ্যান্টেনা নির্বাচন করুন।

অপারেটিং ফ্রিকোয়েন্সি এবং ব্যান্ডউইথ

টার্গেট কমিউনিকেশন ব্যান্ড (যেমন, ওয়াইফাই, ব্লুটুথ বা সাব-গিগাহার্টজ আইওটি ব্যান্ড) সংজ্ঞায়িত করুন। সংকীর্ণ-ব্যান্ড ডিজাইনের জন্য, উন্নয়নের সময় কাঠামোগত সমন্বয়ের মাধ্যমে অ্যান্টেনার কর্মক্ষমতা সূক্ষ্ম-সুর করা যেতে পারে।

অ্যাপ্লিকেশন পরিবেশ

স্বয়ংচালিত, বহিরঙ্গন, বা শিল্প ব্যবহারের জন্য, জারা প্রতিরোধ এবং তাপমাত্রা স্থিতিশীলতা উন্নত করার জন্য SUS304 এবং পৃষ্ঠের কলাইয়ের মতো উপাদান নির্বাচনের সুপারিশ করা হয়।

পিসিবি এবং সমাবেশ ডিজাইন

PCB-তে ফিড পয়েন্টের সঠিক প্রান্তিককরণ নিশ্চিত করুন। সমাবেশের ধারাবাহিকতা এবং ব্যাপক উত্পাদন ফলন উন্নত করতে একটি উপযুক্ত মাউন্টিং কাঠামো (প্রেস-ফিট বা স্প্রিং কন্টাক্ট ডিজাইন) চয়ন করুন।

কেন Shenzhen Qianmu কমিউনিকেশন টেকনোলজি কোং, লিমিটেড বেছে নিন

Shenzhen Qianmu Communication Technology Co., Ltd. ওয়্যারলেস ডিভাইসের জন্য মেটাল স্ট্যাম্প অ্যান্টেনা সলিউশনের ডিজাইন এবং উৎপাদনের উপর দৃষ্টি নিবদ্ধ করে, বিভিন্ন RF অ্যাপ্লিকেশনের জন্য OEM/ODM ডেভেলপমেন্ট এবং কাস্টমাইজড অ্যান্টেনা স্ট্রাকচার সমর্থন করে।

ইন-হাউস ম্যানুফ্যাকচারিং ক্ষমতা

নির্ভুল স্ট্যাম্পিং এবং টুলিং অভ্যন্তরীণভাবে নিয়ন্ত্রিত হয়, স্থিতিশীল উত্পাদন সামঞ্জস্য এবং মাপযোগ্য আউটপুট নিশ্চিত করে।

অ্যাপ্লিকেশন-চালিত কাস্টমাইজেশন

বিভিন্ন ডিভাইস এবং ঘেরের প্রয়োজনীয়তা মেলে জ্যামিতি, স্থিতিস্থাপকতা এবং পৃষ্ঠের চিকিত্সায় অ্যান্টেনা কাঠামো সামঞ্জস্য করা যেতে পারে।

প্রক্রিয়া-স্তরের গুণমান নিয়ন্ত্রণ

যোগাযোগের স্থিতিশীলতা এবং বৈদ্যুতিক সামঞ্জস্য পরীক্ষা সহ যান্ত্রিক নির্ভরযোগ্যতা এবং RF কার্যকারিতা সমস্ত উত্পাদন জুড়ে যাচাই করা হয়।

উন্নয়নের সময় প্রকৌশল সহায়তা

পিসিবি এবং সিস্টেম স্তরে একীকরণ নির্দেশিকা সহ প্রোটোটাইপিং থেকে ব্যাপক উত্পাদন পর্যন্ত প্রযুক্তিগত সহায়তা পাওয়া যায়।

FAQ

প্রশ্ন 1: ধাতব ক্লিপ অ্যান্টেনার সংকেত দক্ষতা কেমন?

উত্তর: এর কম্প্যাক্ট আকারের কারণে, দক্ষতা সাধারণত 30% থেকে 50% পর্যন্ত হয়। এটি স্বল্প-পরিসর এবং খরচ-সংবেদনশীল অ্যাপ্লিকেশন যেমন স্মার্ট হোম ডিভাইসের জন্য উপযুক্ত। দীর্ঘ পরিসরের প্রয়োজনীয়তার জন্য, Qianmu কমিউনিকেশন অপ্টিমাইজড অ্যান্টেনা সমাধানও প্রদান করে।

প্রশ্ন 2: পিসিবিতে সোল্ডারিং লাগ চাপলে এবং যোগাযোগ খারাপ হলে আমার কী করা উচিত?

উত্তর: সমাবেশের সময় সঠিক PCB প্যাডের উচ্চতা এবং সঠিক ফিক্সচার চাপ নিশ্চিত করুন। বসন্ত কাঠামোটি স্থিতিশীল যোগাযোগের জন্য ডিজাইন করা হয়েছে এবং চালানের আগে স্ট্যান্ডার্ড টেস্টিং করা হয়।

প্রশ্ন 3: আপনি কি ছোট-ব্যাচের নমুনা সমর্থন করেন?

উত্তর: সম্পূর্ণ সমর্থনকারী। একজন পেশাদার মেটাল স্ট্যাম্প অ্যান্টেনা সরবরাহকারী হিসাবে, আমরা R&D পর্বের প্রয়োজনীয়তাগুলি বুঝি এবং আপনার প্রকল্পের বৈধতা দ্রুত অগ্রসর করতে আপনাকে সাহায্য করার জন্য নমনীয় প্রোটোটাইপিং পরিষেবাগুলি অফার করি।

প্রশ্ন 4: একটি মেটাল স্ট্যাম্প অ্যান্টেনার কর্মক্ষমতা কি প্রভাবিত করে?

 উত্তর: কর্মক্ষমতা প্রধানত PCB বিন্যাস, স্থল আকার, পার্শ্ববর্তী ধাতু, এবং ঘের গঠন দ্বারা প্রভাবিত হয়।

প্রশ্ন 5: কেন ইনস্টলেশনের পরে ফ্রিকোয়েন্সি স্থানান্তরিত হয়?

উত্তর: ধাতুর আশেপাশের এবং আবাসন সামগ্রীগুলি অনুরণনকে ডিটুন করতে পারে, চূড়ান্ত সিস্টেম-স্তরের টিউনিং প্রয়োজন।

প্রশ্ন 6: যোগাযোগের দুর্বল কর্মক্ষমতার কারণ কী?

উত্তর: ভুল PCB প্যাডের উচ্চতা বা অপর্যাপ্ত বসন্ত চাপ বৈদ্যুতিক স্থিতিশীলতাকে প্রভাবিত করতে পারে।

প্রশ্ন 7: আপনি কি প্রোটোটাইপিং সমর্থন করেন? উত্তর: হ্যাঁ, নমুনা উত্পাদন এবং ছোট-ব্যাচ কাস্টমাইজেশন উভয়ই R&D বৈধতার জন্য সমর্থিত।
