সিরামিক প্যাচ অ্যান্টেনা

ব্লুটুথ সিরামিক প্যাচ অ্যান্টেনা হল একটি ক্ষুদ্রাকৃতির অন্তর্নির্মিত RF অ্যান্টেনা যা বিশেষভাবে 2.4GHz ব্লুটুথ যোগাযোগ ব্যান্ডের জন্য তৈরি করা হয়েছে। এটি কোর সাবস্ট্রেট হিসাবে উচ্চ ডাইইলেকট্রিক সিরামিক ব্যবহার করে এবং উচ্চ-তাপমাত্রা স্তর-বাই-স্তর সিন্টারিং এবং নির্ভুল ধাতু সার্কিট এচিং এর মাধ্যমে তৈরি করা হয়।

এই অ্যান্টেনা একটি প্যাসিভ প্যাচ আরএফ ট্রান্সসিভার উপাদান। এটি ইনস্টলেশনের সময় বহিরাগত তারের বা একটি বড় ক্লিয়ারেন্স এলাকা প্রয়োজন হয় না।

এর উচ্চ অস্তরক উপাদান এবং কমপ্যাক্ট কাঠামোর সাথে, এটি সীমিত স্থানে দক্ষ ব্লুটুথ সিগন্যাল ট্রান্সমিশন এবং অভ্যর্থনা অর্জন করে যখন কম শক্তি খরচ, শক্তিশালী হস্তক্ষেপ বিরোধী কর্মক্ষমতা এবং উচ্চ স্থিতিশীলতার মতো সুবিধা প্রদান করে।

এটি ব্যাপকভাবে ব্লুটুথ পরিধানযোগ্য ডিভাইস, স্মার্ট হোম পণ্য, আইওটি টার্মিনাল এবং যানবাহন-মাউন্ট করা ব্লুটুথ ডিভাইসগুলির ব্যাপক উত্পাদনের জন্য একটি উচ্চ-সম্পন্ন অন্তর্নির্মিত অ্যান্টেনা সমাধান হিসাবে ব্যবহৃত হয়।

কিভাবে এটা কাজ করে

Qianmu কমিউনিকেশন ব্লুটুথ সিরামিক প্যাচ অ্যান্টেনা একটি উচ্চ অস্তরক সিরামিক অনুরণন এবং মাইক্রোস্ট্রিপ বিকিরণ কাঠামো গ্রহণ করে, যার মধ্যে একটি সিরামিক অস্তরক সাবস্ট্রেট, পৃষ্ঠের ধাতব বিকিরণ প্যাচ এবং নীচের মাটির সাথে মিলিত স্তর রয়েছে।

কাঠামো স্থিতিশীল সংকেত সংক্রমণ, সুনির্দিষ্ট পরামিতি নিয়ন্ত্রণ, এবং পরীক্ষাগার পরীক্ষার মাধ্যমে যাচাই করা নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।

সুনির্দিষ্ট ব্যান্ড অনুরণন

একটি 9.2 উচ্চ অস্তরক সিরামিক সাবস্ট্রেট ব্যবহার করে, অ্যান্টেনাটি 2400–2483.5MHz এর সম্পূর্ণ ব্লুটুথ ফ্রিকোয়েন্সি ব্যান্ডের সাথে সঠিকভাবে মেলে। 99.6% পর্যন্ত ব্যান্ড ম্যাচিং নির্ভুলতার সাথে, এটি কার্যকরভাবে ফ্রিকোয়েন্সি অফসেট এবং সিগন্যাল অ্যাটেন্যুয়েশন হ্রাস করে, ব্লুটুথ ল্যাগ এবং সংযোগ বিচ্ছিন্ন সমস্যা সমাধানে সহায়তা করে।

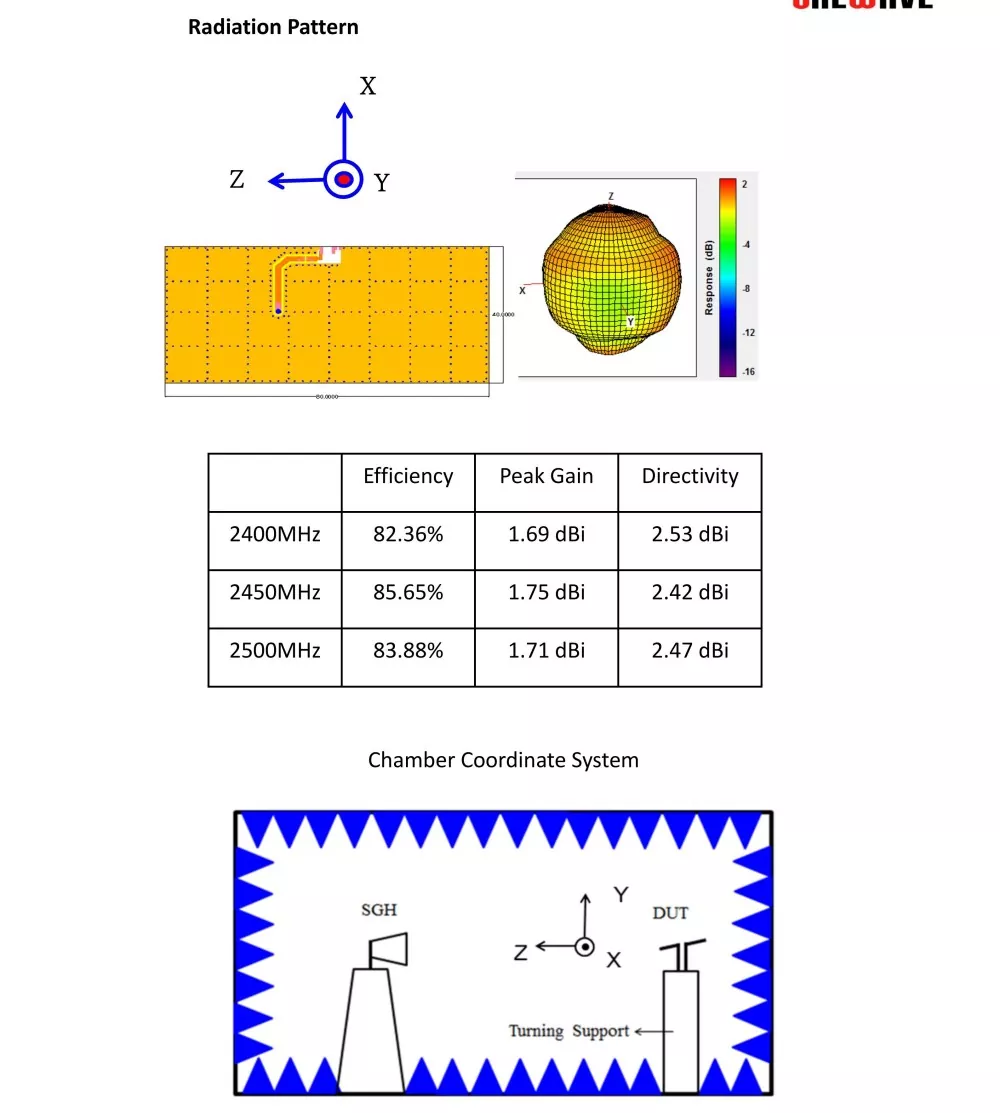

360° সর্বমুখী বিকিরণ

পৃষ্ঠের নির্ভুলতা মাইক্রোস্ট্রিপ সার্কিট 95% পর্যন্ত বিকিরণ অভিন্নতার সাথে একটি অভিন্ন ইলেক্ট্রোম্যাগনেটিক বিকিরণ ক্ষেত্র তৈরি করে। সাধারণ PCB অ্যান্টেনার তুলনায়, এটি উল্লেখযোগ্যভাবে সিগন্যাল ব্লাইন্ড স্পট কমিয়ে দেয় এবং ডিভাইসগুলির জন্য আরও স্থিতিশীল মাল্টি-এঙ্গেল সংযোগ প্রদান করে।

শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধ

সিরামিক ডাইলেক্ট্রিক উপাদান সহজাত ইলেক্ট্রোম্যাগনেটিক বিচ্ছিন্নতা প্রদান করে, যা মাদারবোর্ড চিপস, পাওয়ার সাপ্লাই এবং ব্যাটারির শব্দ থেকে ঢাল হস্তক্ষেপে সহায়তা করে। জটিল অবস্থার মধ্যে, সংকেত-থেকে-শব্দের অনুপাত 4-6dB দ্বারা বৃদ্ধি করা হয়, যা প্রচলিত স্প্রিং এবং PCB অ্যান্টেনার তুলনায় ভাল অ্যান্টি-হস্তক্ষেপ কার্যক্ষমতা প্রদান করে।

লো-পাওয়ার ইম্পিডেন্স ম্যাচিং

অ্যান্টেনা ≤1.3 এর স্থায়ী তরঙ্গ অনুপাতের সাথে মানক 50Ω সুনির্দিষ্ট ইম্পিডেন্স ম্যাচিং গ্রহণ করে, অত্যন্ত কম সংকেত ক্ষতি নিশ্চিত করে। এটি ব্লুটুথ পাওয়ার খরচ 15% কমাতে পারে, এটিকে BLE কম-পাওয়ার অ্যাপ্লিকেশন এবং দীর্ঘ ব্যাটারি জীবনের প্রয়োজনীয়তার জন্য উপযুক্ত করে তোলে।

ওয়াইড তাপমাত্রা পরিসীমা অধীনে স্থিতিশীল অপারেশন

সমন্বিত উচ্চ-তাপমাত্রা sintered কাঠামো চমৎকার তাপ স্থিতিশীলতা প্রদান করে। -40°C থেকে +85°C পর্যন্ত উচ্চ এবং নিম্ন তাপমাত্রার সাইক্লিং পরীক্ষার পর, ফ্রিকোয়েন্সি বিচ্যুতি ≤±2MHz-এর মধ্যে থাকে। অ্যান্টেনা উচ্চ এবং নিম্ন তাপমাত্রা উভয় পরিবেশে স্থিতিশীল কর্মক্ষমতা বজায় রাখে।

পণ্য নির্বাচন গাইড

অনেক হার্ডওয়্যার ডেভেলপার এবং ক্রেতারা শুধুমাত্র আকারের উপর ফোকাস করে এবং কাজের অবস্থা এবং পরামিতিগুলির ফিট উপেক্ষা করে, যার ফলে ব্যাপক উত্পাদন পুনরায় কাজ এবং টার্মিনাল ব্যর্থতা দেখা দেয়। একটি ব্লুটুথ সিরামিক প্যাচ অ্যান্টেনা নির্বাচন করার সময়, আপনি তিনটি মূল মাত্রা অনুসারে এটিকে অবিকলভাবে মেলে ধরতে পারেন:

• ডিভাইস পাওয়ার প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করুন: ব্যাটারি চালিত BLE কম শক্তি ডিভাইস এবং পরিধানযোগ্য ডিভাইসের জন্য, ডিভাইসের ব্যাটারির আয়ু উল্লেখযোগ্যভাবে উন্নত করতে অতি-লো পাওয়ার স্ট্যান্ডার্ড সিরামিক অ্যান্টেনাকে অগ্রাধিকার দিন; প্লাগ-ইন ডিভাইসগুলির জন্য, উচ্চ-লাভের উন্নত সংস্করণ চয়ন করুন৷

• অপারেটিং অবস্থার উপর ভিত্তি করে নির্বাচন করুন: ইনডোর সাধারণ-তাপমাত্রা বেসামরিক সরঞ্জামের জন্য, একটি নিয়মিত মডেল গ্রহণযোগ্য; গাড়ি-মাউন্ট করা, বহিরঙ্গন এবং শিল্প সরঞ্জামের জন্য, শিল্প-গ্রেড প্রশস্ত-তাপমাত্রা বিরোধী কম্পন মডেল নির্বাচন করা আবশ্যক। তারা কঠোর পরিবেশ সহ্য করতে পারে এবং তাদের কর্মক্ষমতা দীর্ঘ সময়ের জন্য অবনতি হবে না।

• সরঞ্জামের কাঠামোর উপর ভিত্তি করে নির্বাচন করুন: একটি খুব ছোট বডি এবং কোনও সংরক্ষিত হেডরুম সহ সরঞ্জামগুলির জন্য, ক্ষুদ্রাকৃতির পৃষ্ঠ মাউন্ট মডেলগুলি চয়ন করুন; যে ডিভাইসগুলির জন্য দূর-দূরত্বের ব্লুটুথ ট্রান্সমিশন এবং মেশ নেটওয়ার্কিং প্রয়োজন, উচ্চ-লাভ, উচ্চ-অ্যান্টি-হস্তক্ষেপ কাস্টম মডেলগুলি বেছে নিন।

FAQ

প্রশ্ন 1: একটি নিয়মিত অ্যান্টেনার তুলনায় একটি ব্লুটুথ সিরামিক প্যাচ অ্যান্টেনার সবচেয়ে বড় সুবিধা কী?

A1: মূল সুবিধাগুলি হল উচ্চ স্থিতিশীলতা, কম বিদ্যুত খরচ, শক্তিশালী হস্তক্ষেপ বিরোধী, উচ্চ এবং নিম্ন তাপমাত্রার প্রতিরোধ, ভর উৎপাদনে উচ্চ সামঞ্জস্য, সাধারণ PCB অ্যান্টেনা এবং স্প্রিং অ্যান্টেনাগুলির ব্যথার পয়েন্টগুলিকে পুরোপুরি মোকাবেলা করা যেমন সহজ হস্তক্ষেপ, বৃহৎ ফ্রিকোয়েন্সি বিচ্যুতি, উচ্চ শক্তি খরচ, এবং দুর্বল কম্পন, বিশেষ করে হার্ড ওয়্যার উৎপাদনের জন্য উপযুক্ত কম্পন এবং উচ্চ মানের উত্পাদন। স্বয়ংচালিত ডিভাইস।

প্রশ্ন 2: এই অ্যান্টেনা কি ব্লুটুথ 5.0/5.1/5.3 BLE কম পাওয়ার প্রোটোকল সমর্থন করে?

A2: সম্পূর্ণরূপে সমর্থিত। এটি ব্লুটুথ প্রোটোকলের সমস্ত সংস্করণের সাথে সামঞ্জস্যপূর্ণ, BLE কম শক্তির সাথে সামঞ্জস্যপূর্ণ, ব্লুটুথ মেশ নেটওয়ার্কিং, 2.4G ইউনিভার্সাল ওয়্যারলেস ট্রান্সমিশন, এবং বাজারে সমস্ত মূলধারার ব্লুটুথ মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ।

প্রশ্ন 3: আকার, পরামিতি এবং ব্র্যান্ড লোগো কাস্টমাইজ করা যেতে পারে?

A3: পূর্ণমাত্রিক কাস্টমাইজেশন সমর্থন করে। একটি উত্স কারখানা হিসাবে, এটি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী অ্যান্টেনার আকার, প্রতিবন্ধকতা এবং লাভ করতে পারে, হাউজিং-এ গ্রাহকের একচেটিয়া লোগোর সিল্ক-স্ক্রিন প্রিন্টিং সমর্থন করতে পারে এবং OEM/ODM ব্যক্তিগত লেবেল ভর উৎপাদনের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিতে পারে।
